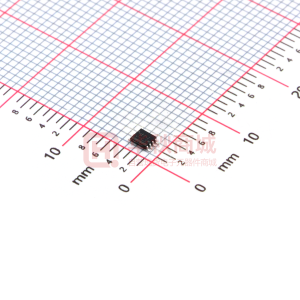

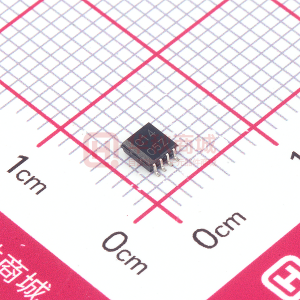

SN74LVC3G14 三路施密特觸發器反向器

描述

這款三重施密特觸發器逆變器設計用于1.65 V至5.5 VV _CC操作。

SN74LVC3G14包含三個反相器并執行布爾函數Y = A 。該器件作為三個獨立的反相器工作，但由于施密特的作用，它可能具有不同的輸入閾值電平，用于正向（V _{T +}）和負向（V _{T -}）信號。

NanoFree?封裝技術是IC封裝概念的一項重大突破，使用裸片作為封裝。

該器件完全適用于部分?jǐn)嚯姂?yīng)用使用I _off。 I _off電路禁用輸出，防止在斷電時損壞通過器件的電流回流。

德州儀器NanoFree軟件包中提供
支持5-VV _CC操作
輸入接受電壓至5.5 V
3.3 V時最大t _pd 5.4 ns
低功耗，10-μAMaxI _CC
±24-mA輸出驅動，3.3 V
典型V _OLP（輸出接地反彈）<0.8 V在V _CC = 3.3 V，T _A = 25°C
典型V _OHV（輸出V _OH下沖）> V _{CC <2>} = 3.3 V，T _A = 25°
I _off功能支持實時插入，部分關斷模式和后驅動保護
閂鎖性能超過JESD 78，Class II 100 mA
ESD保護超過JESD 22
- 2000-V人體模型（A114-A）
- 200-V機型（A115-A）
- 1000-V充電設備模型（C101）

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

數據手冊（1）
