      DS90UR903Q-Q1 10 - 43MHz 18 Bit Color FPD-Link II Serializer

      數據：

      描述

      DS90UR903Q /DS90UR904Q芯片組提供一個具有高速正向通道的FPD-Link II接口，用來實現單一差分對上的數據傳輸。對于18位色深（RGB666 + HS，VS和DE）的顯示屏。串化器轉換一個單個高速串行數據流上的21位數據。這個單個串行數據流通過消除并行數據與時鐘路徑間的偏差，簡化了印刷電路板（PCB）走線和電纜上的寬數據總線傳輸。這樣，通過限制數據路徑的寬度，大大節省了系統成本，相應地減少了PCB層數，電纜寬度以及連接器尺寸和引腳數量。

      解串器輸入提供均衡內部DC均衡編碼/解碼被用來支持AC耦合互連。

      此串化器采用40引腳超薄型四方扁平無引線（WQFN） ）封裝，而解串器采用48引腳WQFN封裝。

      如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

      特性

      • 10MHz至43MHz輸入并行端口時鐘（PCLK）支持
      • 210Mbps至903Mbps數據吞吐量
        • < li>單個差分對互連
      • 具有DC平衡編碼的嵌入式時鐘以支持AC耦合互連
      • 能夠驅動長達10米的屏蔽雙絞線
      • 用于器件配置的I 2 C兼容串口
      • 單個硬件器件尋址引腳
      • LOCK（鎖定）輸出報告引腳以驗證鏈路完整性
      • 集成端接電阻器
      • 1.8V或3.3V兼容并行總線接口
      • 1.8V單電源
      • 符合ISO 10605靜電放電（ESD）以及IEC 61000-4-2 ESD標準
      • 汽車應用級產品：符合AEC-Q100 2級要求
      • 溫度范圍：-40° C至+ 105°C
      • 解串器上無需基準時鐘
      • 可編程接收均衡
      • 電磁干擾（EMI）/電磁兼容性（EMC）遷移
        • DES可編程展頻（SSCG）輸出
        • DES接收器交錯輸出

      應用范圍< /H2>
      • 汽車顯示系統
        • 中央信息顯示屏
        • 導航顯示屏
        • 后座娛樂系統

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?顯示 SerDes

      ?
      Function
      Color Depth (bpp)
      Pixel Clock Min (MHz)
      Pixel Clock (Max) (MHz)
      Input Compatibility
      Output Compatibility
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90UR903Q-Q1
      Serializer ? ?
      18 ? ?
      10 ? ?
      43 ? ?
      LVCMOS ? ?
      FPD-Link II LVDS ? ?
      1.8V or 3.3V VDDIO
      I2C Config ? ?
      Automotive ? ?
      -40 to 105 ? ?
      WQFN ? ?
      40WQFN: 36 mm2: 6 x 6(WQFN) ? ?
      40WQFN ? ?

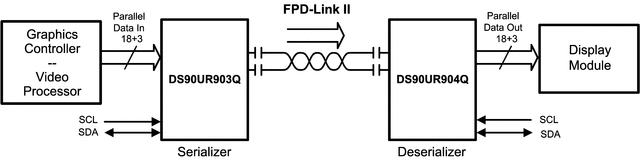

      方框圖 (1)

      技術文檔

      數據手冊（1）
