      TPS54521 17V 輸入、5A 同步降壓轉換器

      數據：

      描述

      TPS54521是一款全功能17V，5A同步降壓轉換器，通過高效率和集成的高側和低側MOSFET優化用于小型設計。通過電流模式控制可以進一步節省空間，從而減少元件數量，并通過選擇高開關頻率，減少電感器的占位面積。

      輸出電壓?jiǎn)?dòng)斜坡由SS /TR控制引腳允許作為獨立電源或跟蹤情況運行。通過正確配置使能和漏極開路電源良好引腳，也可以實現電源排序。

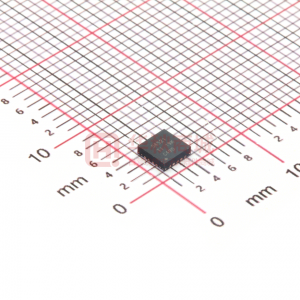

      高端FET上的逐周期電流限制可在過載情況下保護器件，并通過低端增強采購電流限制，以防止當前失控。如果過流條件持續時間超過預設時間，將觸發打嗝保護。當芯片溫度超過熱關斷溫度時，熱關斷會禁用器件。 TPS54521采用14引腳，3.5mm x 3.5mm QFN封裝，采用耐熱增強型封裝。

      特性

      • 集成57mΩ/50mΩMOSFET
      • 分離式電源軌：PVIN上1.6V至17V
      • 200kHz至900kHz開關頻率
      • 與外部時鐘同步
      • 0.8V電壓參考
      • 低2μA關斷靜態電流
      • 打嗝過流保護< /li>
      • 單調啟動至預偏置輸出
      • -40°C至125°C
        工作結溫范圍
      • 引腳對引腳兼容TPS54620
      • 可調慢啟動/電源排序
      • 欠壓和過壓監控的電源良好輸出
      • 可調節輸入欠壓鎖定
      • 由SwitcherPro軟件工具提供支持
      • 應用
        • 平板數字電視
        • 機頂盒，個人錄像機
        • Net Books
        • 12 V總線高密度3.3V /5V配電

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54521 TPS56921
      4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ?
      0.8 ? ? 0.72 ? ?
      15 ? ? 1.48 ? ?
      5 ? ? 9 ? ?
      1 ? ? 1 ? ?
      200 ? ? 200 ? ?
      900 ? ? 1600 ? ?
      0.6 ? ? 0.77 ? ?
      Enable
      Frequency Synchronization
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?      		 Dynamic Voltage Scaling
      Enable
      Power Good
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ?
      98 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ?
      VQFN ? ? HTSSOP ? ?

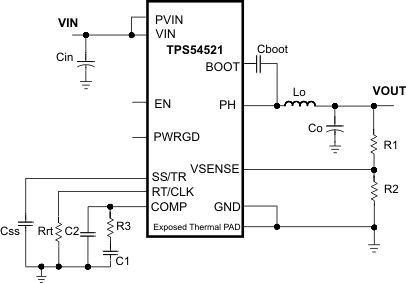

      方框圖 (1)
