LM20154 具有同步輸出的 4A、1MHz 同步降壓穩壓器

數據： LM20154/LM20154Q 4A, 1MHz Synchronous Buck Regulator with SYNCOUT 數據表

描述

LM20154是一款全功能1 MHz同步降壓穩壓器，能夠提供高達4A的連續輸出電流。幾乎任何類型的輸出電容都可以補償電流模式控制環路的穩定性。對于大多數情況，補償設備只需要兩個外部組件，提供最大的靈活性和易用性。該器件經過優化，可在2.95V至5.5V的輸入電壓范圍內工作，適用于各種低壓系統。

該器件具有內部過壓保護（OVP）和過流保護（OCP）電路，可提高系統可靠性。精密使能引腳和集成UVLO允許嚴格控制和排序器件的開啟。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成電源良好電路可實現故障檢測和電源排序。

LM20154采用開漏SYNCOUT引腳，提供與器件開關頻率匹配的外部時鐘，但移位180度。

LM20154設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤更高的電壓軌。如果LM20154的輸出在啟動時被預偏置，它將不會吸收電流以將輸出拉低，直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20154提供裸露焊盤16引腳HTSSOP封裝，可焊接到PCB上，無需使用笨重的散熱器。

特性

LM20154-Q1符合AEC-Q100標準且采用汽車級流程制造
輸入電壓范圍2.95V至5.5 V
精確電流限制最小化電感器尺寸

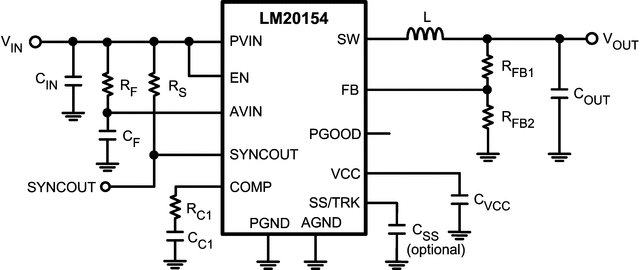

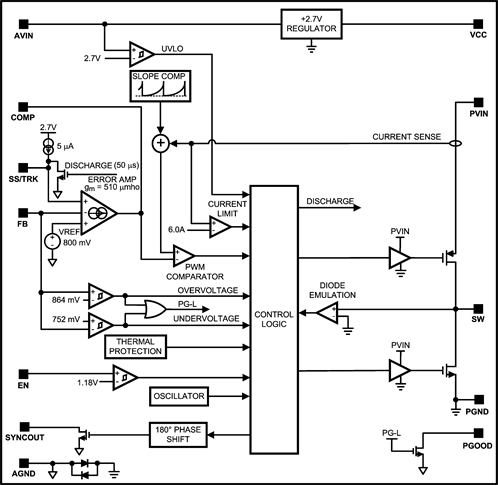

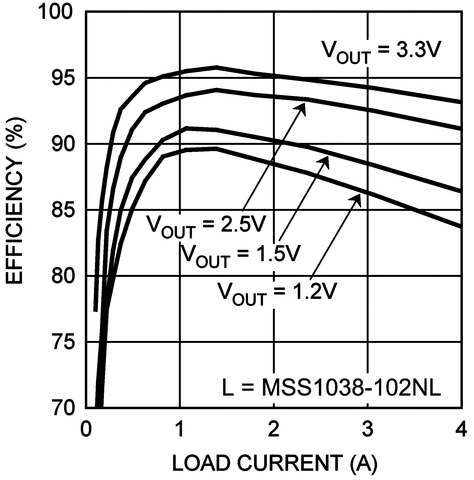

在1.0 MHz開關頻率下96％峰值效率
頻率同步輸出
32mΩ集成FET開關
啟動預偏置負載
輸出電壓跟蹤
峰值電流模式控制
可調輸出電壓降至0.8 V
帶外部電容的可調節軟啟動
具有遲滯的精密使能引腳
集成OVP，UVLO，電源良好和熱關斷
HTSSOP裸露焊盤封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM20154	LM20123	LM20124	LM20125	LM20133	LM20134	LM20143	LM20143-Q1	LM20144	LM20144-Q1	LM20145	LM20145-Q1
2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?	2.95 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
4 ? ?	3 ? ?	4 ? ?	5 ? ?	3 ? ?	4 ? ?	3 ? ?	3 ? ?	4 ? ?	4 ? ?	5 ? ?	5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1000 ? ?	1500 ? ?	1000 ? ?	500 ? ?	460 ? ?	460 ? ?	510 ? ?	510 ? ?	500 ? ?	500 ? ?	250 ? ?	250 ? ?
1000 ? ?	1500 ? ?	1000 ? ?	500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	1500 ? ?	750 ? ?	750 ? ?
3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?
Enable Phase Interleaving Power Good Synchronous Rectification Tracking ? ?	Adjustable Current Limit Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
