LM20343 具有可調頻率的 4.5-36V、3A 電流模式同步降壓穩壓器

數據： LM20343 36V, 3A Adjustable Frequency Synchronous Buck Regulator 數據表

描述

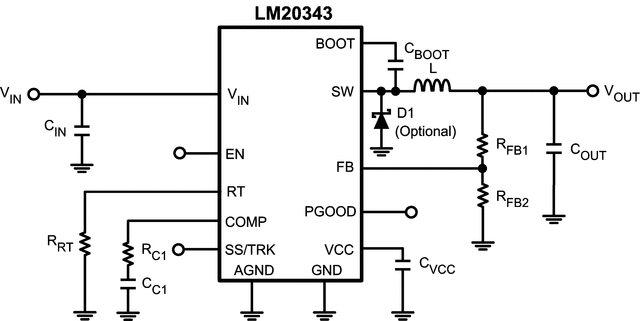

LM20343是一款全功能同步降壓穩壓器，能夠提供高達3A的負載電流。電流模式控制環路僅通過兩個組件進行外部補償，提供高性能和易用性。該器件經過優化，可在4.5V至36V的輸入電壓范圍內工作，非常適合高壓系統。

該器件具有內部過壓保護（OVP）和過流保護（OCP）電路提高系統可靠性。精密的Enable引腳和集成的UVLO可以嚴格控制和排序器件的開啟。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成電源良好（PGOOD）電路可以實現故障檢測和電源排序。

通過在RT引腳與地之間連接一個外部電阻，可以將該器件的頻率從250 kHz調節到1.0 MHz。

LM20343設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤更高的電壓軌。如果LM20343的輸出在啟動時預偏置，它將不會吸收電流以將輸出拉低，直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20343提供裸露焊盤20引腳HTSSOP封裝，可焊接到PCB上，無需使用笨重的散熱器。

特性

4.5V至36V輸入電壓范圍
3A輸出電流，5.2A峰值電流
130mΩ/110mΩ集成功率MOSFET

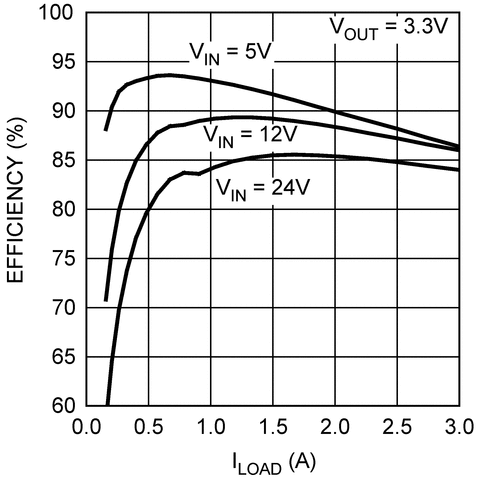

94％峰值效率，同步整流
1.5％反饋電壓精度
電流模式控制，可選擇補償
電阻編程，1MHz功能振蕩器
可調輸出電壓低至0.8V
與預偏置負載兼容
可編程軟啟動與外部電容
具有遲滯的精密使能引腳
OVP，UVLO輸入和PGOOD輸出
內部受限于峰值電流限制，熱關斷和重啟
非線性電流模式斜率補償
20引腳HTSSOP裸露焊盤封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM20343
4.5 ? ?
36 ? ?
0.8 ? ?
32 ? ?
3 ? ?
1 ? ?
250 ? ?
1000 ? ?
2.3 ? ?
Adjustable Current Limit Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
Current Mode ? ?
80 ? ?
-40 to 125 ? ?
Catalog ? ?
HTSSOP ? ?
