LM26400Y 雙路 2A、500kHz 寬輸入范圍降壓穩壓器

數據： LM26400Y Dual 2-A, 500-kHz Wide Input Range Buck Regulator 數據表

描述

LM26400Y器件是一款單芯片，雙輸出固定頻率PWM降壓型DC-DC穩壓器，采用16引腳WSON或熱增強型HTSSOP包。 LM26400Y具有最少的外部元件和內部環路補償，易于使用。

使用最先進的內部175mΩNMOS開關驅動2A負載的能力0.5-μmBiCMOS技術實現了高功率密度設計。世界一流的控制電路允許低至40 ns的導通時間，從而支持在3 V至20 V的整個輸入范圍內進行高頻轉換，并降至僅為0.6 V的輸出電壓.LM26400Y利用峰值電流 - 模式控制和內部補償，可在各種線路和負載條件下提供高性能調節。開關頻率在內部設置為500 kHz，在尺寸與熱權衡方面適用于廣泛的應用。

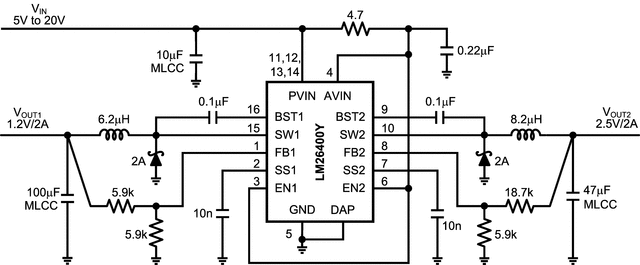

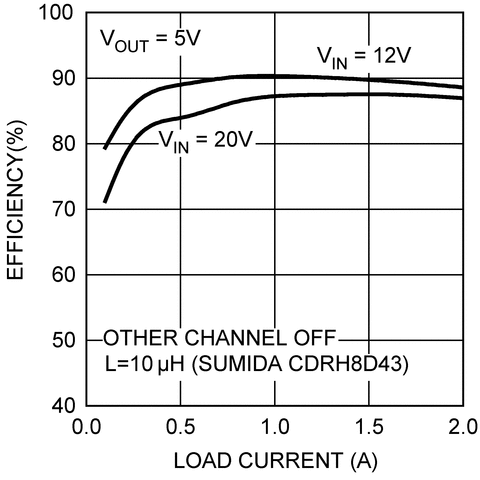

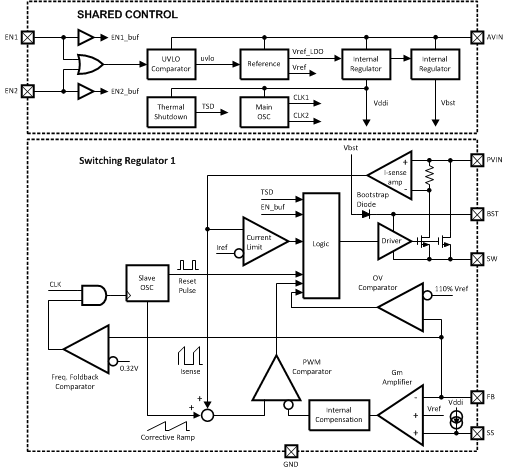

鑒于非同步架構，可輕松實現90％以上的效率。包括外部關斷，可實現兩個通道的單獨開啟和關閉。其他功能包括可編程軟啟動電路，以減少浪涌電流，逐脈沖電流限制和頻率折返，集成自舉結構和熱關斷。

特性

輸入電壓范圍為3 V至20 V
雙路2A輸出
輸出電壓低至0.6 V
內部補償
500 kHz PWM頻率
單獨使能引腳
單獨的軟啟動引腳
頻率折返保護
175mΩNMOS開關
集成自舉二極管
過流保護
HTSSOP和WSON封裝
熱關機

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM26400Y	LM26420-Q1
3 ? ?	3 ? ?
20 ? ?	5.5 ? ?
0.6 ? ?	0.8 ? ?
16 ? ?	4.5 ? ?
2 ? ?	2 ? ?
2 ? ?	2 ? ?
500 ? ?	550 ? ?
500 ? ?	2200 ? ?
4 ? ?	0.9 ? ?
Enable Light Load Efficiency Power Good Pre-Bias Start-Up ? ?	Enable Light Load Efficiency Phase Interleaving Power Good Pre-Bias Start-Up Synchronous Rectification ? ?
Current Mode ? ?	Current Mode ? ?
96 ? ?	98 ? ?
-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Automotive ? ?
HTSSOP WSON ? ?	HTSSOP WQFN ? ?
