      TPS5431 5.5V 至 23V 輸入、3A、500kHz 降壓轉換器

      數據：

      描述

      TPS543x是一款高輸出電流PWM轉換器，集成了低電阻，高端N溝道MOSFET。包含在具有列出功能的基板上的高性能電壓誤差放大器，提供嚴格的電壓調節精度，適應條件;一個欠壓鎖定電路，用于防止啟動直到輸入電壓達到5.5 V;內部設置的慢啟動電路，用于限制浪涌電流;和電壓饋送電路，以改善瞬態響應。使用ENA引腳，關斷電源電流通常降至18μA。其他功能包括高電平有效，過流限制，過壓保護和熱關斷。為降低設計復雜性和外部元件數量，TPS543x反饋環路在內部得到補償。 TPS5431適用于高達23 V的frompower電源軌.TPS5430可調節各種電源，包括24 Vbus。

      TPS543x器件采用耐熱增強，易于使用的8引腳SOIC封裝使用PowerPad?封裝。 TI提供評估模塊和Designer軟件工具，以幫助快速實現高性能電源設計，以滿足積極的設備開發周期。

      特性

      • 寬輸入電壓范圍：
        • TPS5430：5.5 V至36 V
        • TPS5431：5.5V至+ 23 V
      • 高達3A連續（4A峰值）輸出電流
      • 高效率高達95％，啟用110mΩ集成MOSFET開關
      • 寬輸出電壓范圍：可調低至1.22 V，初始精度為1.5％
      • 內部補償最大限度地減少外部元件數
      • 固定500 kHz開關頻率小濾波器尺寸
      • 通過輸入電壓前饋改善線路調節和瞬態響應
      • 過流限制，過壓保護和熱關斷保護系統
      • -40° C至125°C工作結溫范圍
      • 采用小型耐熱增強型8引腳SO PowerPAD?封裝
      • 使用TPS5430創建定制設計使用WEBENCH ?< /sup> Power Designer

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS5431
      5.5 ? ?
      23 ? ?
      1.23 ? ?
      20 ? ?
      3 ? ?
      1 ? ?
      500 ? ?
      500 ? ?
      3 ? ?
      Enable ? ?
      Voltage Mode ? ?
      87 ? ?
      -40 to 125 ? ?
      Catalog ? ?
      SO PowerPAD ? ?

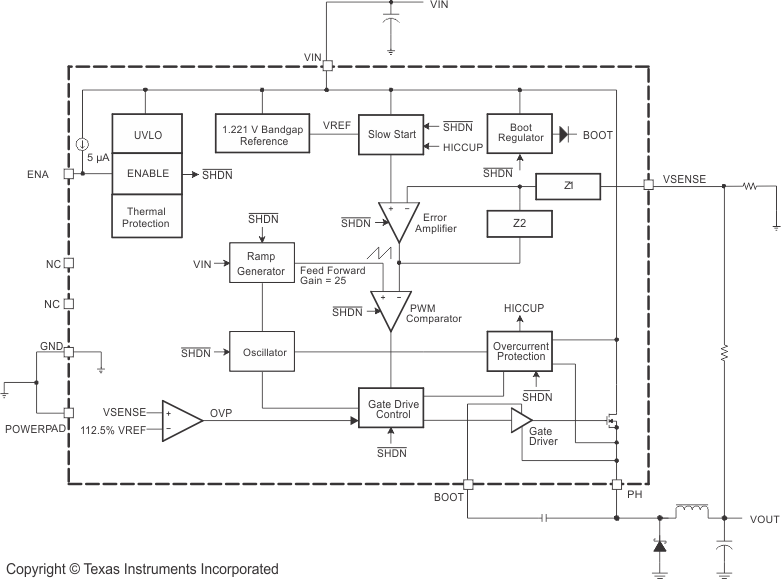

      方框圖 (1)

      技術文檔

      數據手冊（1）
