LM2833 1.5MHz/3MHz 3.0A 降壓 DC-DC 開關穩壓器

數據： LM2833 1.5MHz/3MHz 3.0A Step-Down DC-DC Switching Regulator 數據表

描述

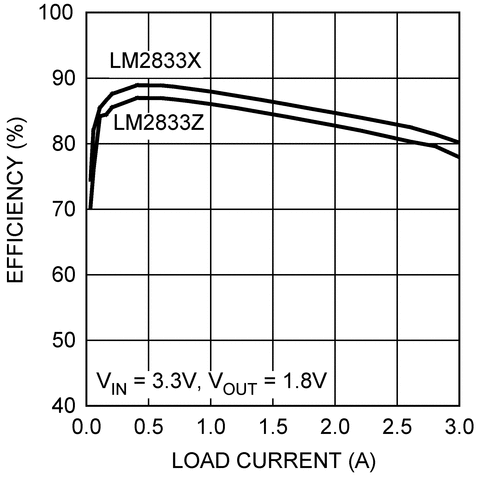

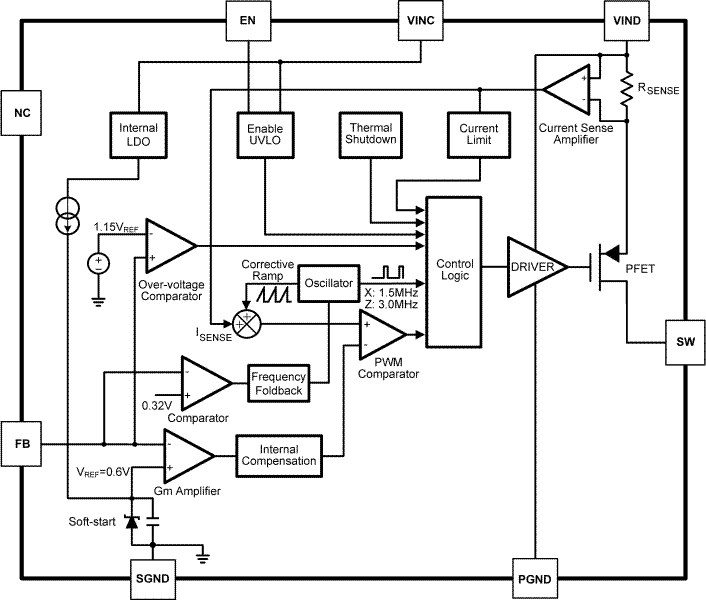

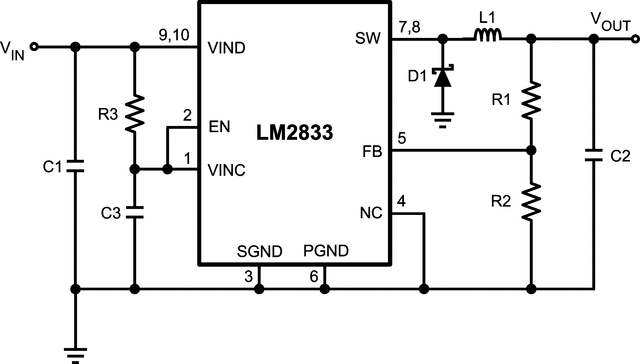

LM2833穩壓器是一款單芯片，高頻，PWM降壓型DC /DC轉換器，采用10引腳WSON或MSOP-PowerPAD封裝。它包含所有有源功能，可在盡可能小的PCB區域內提供快速瞬態響應和精確調節的本地DC /DC轉換。 LM2833使用最少的外部元件，易于使用。利用最先進的0.5μmBiCMOS技術，通過內部56mΩPMOS開關驅動3.0A負載，可實現最佳功率密度。世界一流的控制電路允許導通時間低至30ns，從而在整個3V至5.5V輸入工作范圍內支持極高頻率轉換，最低輸出電壓為0.6V。開關頻率在內部設置為1.5MHz或3.0MHz，允許使用極小的表面貼裝電感器和電容器。即使工作頻率很高，也很容易實現高達93％的效率。包括外部關斷，具有300nA的超低待機電流。 LM2833采用峰值電流模式控制和內部補償，可在各種工作條件下提供高性能調節。其他功能包括內部軟啟動電路，可降低浪涌電流，逐周期電流限制，頻率折返，熱關斷和輸出過壓保護。

特性

輸入電壓范圍3.0V至5.5V
輸出電壓范圍0.6V至4.5V
微型MSOP-PowerPAD 10或WSON-10封裝
3.0A穩態輸出電流
高開關頻率
- 1.5MHz（LM2833X）
- 3.0MHz（LM2833Z）
使能引腳
56mΩPMOS開關
0.6V，2％內部電壓基準過壓和溫度
內部軟啟動
內部補償峰值電流模式控制
逐周期電流限制和熱關斷
頻率折返保護
輸入電壓UVLO（欠壓鎖定）
輸出過壓保護

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM2833
3 ? ?
5.5 ? ?
0.6 ? ?
4.5 ? ?
3 ? ?
1 ? ?
1500 ? ?
3000 ? ?
3.2 ? ?
Enable Light Load Efficiency ? ?
Current Mode ? ?
95 ? ?
-40 to 125 ? ?
Catalog ? ?
MSOP-PowerPAD WSON ? ?
