LM3678降壓型DC-DC轉換器經過優化，可通過單節鋰離子電池和2.5 V輸入電壓軌為低壓電路供電至5.5 V.它在整個輸入電壓范圍內提供高達1.5 A的負載電流。 LM3678提供0.8V或1.2V選項。通過VSELECT引腳設置一對電壓中的一個。

LM3678工作在PWM模式，固定頻率為3.3 MHz。內部同步整流在PWM模式操作期間提供高效率。在關斷模式下，器件關閉并將電池消耗降至0.01μA（典型值）。

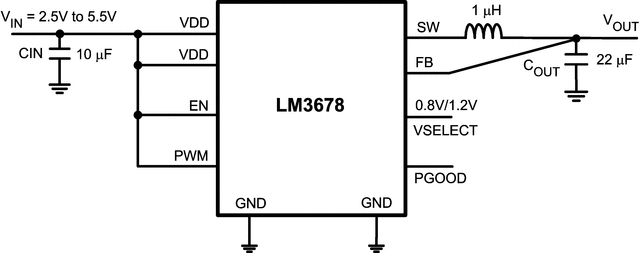

LM3678采用3mm x 3mm DSC-10封裝。 3.3 MHz（典型值）的高開關頻率允許使用微小的表面貼裝元件。只需要三個外部表面貼裝元件，一個電感器和兩個陶瓷電容器（溶液尺寸小于33 mm ² ）。如果電壓不是所示電壓，請聯系TI或您的經銷商。
