      TS3USB3000 DPDT USB 2.0 高速 (480Mbps) 和移動高清鏈接 (MHL) 開關

      數據：

      描述

      TS3USB3000器件是一款雙刀雙擲（DPDT）多路復用器，在同一封裝內包含一個高速移動高清鏈接（MHL）開關和一個USB 2.0高速（480Mbps）開關。這些配置使得系統設計人員能夠?yàn)镸HL視頻信號和USB數據使用一個普通USB或者微型USB連接器。

      TS3USB3000的V CC 范圍為2.3V至4.8V，支持過壓容量（OVT）功能，允許I /O引腳承受過壓條件（最高可達5.5V）。掉電保護功能可在掉電時強制所有I /O引腳進入高阻抗模式，從而將信號線完全隔離，免受過量泄漏電流的影響.TS3USB3000的選擇引腳與1.8V控制電壓兼容，允許其直接與移動處理器的通用I /O（GPIO） ）相連。

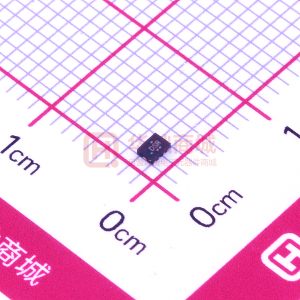

      TS3USB3000采用小型10引腳UQFN封裝，尺寸僅為1.5mm×2mm，是移動應用的理想之選低功耗是一個關鍵問題。

      特性

      • V CC 范圍為2.3V至4.8V
      • 移動高清鏈接（MHL）開關：
        • 帶寬（-3dB）：6.1GHz
        • R ON （典型值）：5.7Ω
        • C ON （典型值）：1.6pF
      • USB開關：
        • 帶寬（-3dB）：6.1GHz
        • R ON （典型值）：4.6Ω
        • C ON （典型值）：1.4pF
      • 電流消耗：30μA（典型值）
      • 特殊特性：
        • I OFF 保護防止在掉電狀態（V CC 和V BUS = 0V）下產生泄漏電流
        • 1.8V兼容控制輸入（SEL， OE < /span>）
        • 所有I /O引腳上的過壓容限（OVT）高達5.5V，而且無需使用外部組件
        • 在
          D引腳短接至9V電壓時提供過壓保護
      • 靜電放電（ESD）性能：
        • 3.5kV人體放電模型（A114B，II類）
        • 1kV帶電器件模型（C101）
      • 10引腳超薄四方扁平無引線（UQFN）封裝
        （1.5mm×2mm，間距為0.5mm）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比 USB 重定時器、轉接驅動器和 USB/MHL 開關


      Device Type
      Number of Channels (#)
      Configuration
      VCC (Min) (V)
      VCC (Max) (V)
      Ron (Typ) (Ohms)
      Input/Ouput Voltage (Min) (V)
      Input/Ouput Voltage (Max) (V)
      ICC (Max) (uA)
      Bandwidth (MHz)
      ESD HBM (Typ) (kV)
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      TS3USB3000 TS3USB3031 TS3USB3200 TS3USBCA4 TS5USBC400 TS5USBC402 TS5USBC41
      USB/MHL Switch     USB/MHL Switch     USB/MHL Switch     Multiplexer     USB/MHL Switch     USB/MHL Switch
      2     2     2     3     2     2     2
      2:1 SPDT     3:1     2:1 SPDT     Multiplexer with MIC/AGND     Dual 2:1     Dual 2:1     Dual 2:1
      2.7     2.5     2.7     2.4     2.3     2.3     2.3
      4.3     4.3     4.3     5.5     5.5     5.5     5.5
      4.6     4.5     4.6     5     5.6     5.6     5.6
      0     0     0     0     0     0     0
      3.6     3.6     3.6     5.5     18     20     18
      50     40     70     70     100     100     22
      6100     6500     5500     500     1200     1200     1200
      3.5     2     3.5     2     2     2     2
      USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Logic Controlled (Output Enabled)          		 USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Logic Controlled (Output Enabled)          		 USB 2.0
      Mobile High-Definition Link (MHL)
      Over-Voltage Tolerance (OVT)
      Current Leakage Protection
      Flexible Power Control
      Logic Controlled (Output Enabled)          		 SBU Multiplexer with MIC/AGND     16V Over Voltage Protection     20V Over Voltage Protection     20V Over Voltage Protection
      Very low power consumption
      Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog
      -40 to 85     -40 to 85     -40 to 85     0 to 70     -40 to 85
      0 to 70          		 -40 to 85
      0 to 70          		 -40 to 85
      0 to 70
      UQFN     WQFN     UQFN     UQFN     DSBGA     DSBGA     DSBGA
      10UQFN: 3 mm2: 2 x 1.5(UQFN)     12WQFN: 3 mm2: 1.8 x 1.8(WQFN)     16UQFN: 5 mm2: 1.8 x 2.6(UQFN)     16UQFN: 5 mm2: 1.8 x 2.6(UQFN)     See datasheet (DSBGA)     See datasheet (DSBGA)     See datasheet (DSBGA)
      10UQFN     12WQFN     16UQFN     16UQFN     12DSBGA     12DSBGA     12DSBGA

      方框圖 (1)
