Rohm BD95513MUV 3A開關電源方案

Rohm BD95513MUV 3A開關電源方案

Rohm 公司的BD95513MUV 是在低輸出電壓(0.7V-5.0V)能提供高輸出電流(高達3A)的開關穩壓器,輸入電壓從4.5V到28V。BD95513MUV集成了低導通電阻的功率N-MOSFET, 5V線性電壓穩壓器以及DC/DC 轉換器控制器,可選擇簡單輕負載模式(SLLM),靜止輕負載模式和強迫連續模式。BD95513MUV主要用在筆記本電腦,臺式計算機,LCD-TV以及數字家用電器設備。本文介紹了BD95513MUV的主要特性,方框圖以及評估板電路和所用材料清單(BOM)。

　　BD95513MUV is a switching regulator capable of supplying high current output (up to 3A) at low output voltages (0.7V to 5.0V) over a broad range of input voltages (4.5V to 28V). The regulator features an internal N-MOSFET power transistor for high efficiency and low space consumption, while incorporating ROHMs proprietary H3RegTM control mode technology, yielding the industrys fastest transient response time against load changes. SLLM (Simple Light Load Mode) technology is also integrated to improve efficiency when powering lighter loads, as well as soft start, variable frequency, short-circuit protection with timer latch, over-voltage protection, and REF functions. This regulator is suited for PC applications.

BD95513MUV 主要特性:

　　Internal low ON-resistance power N-MOSFET
　　Internal 5V linear voltage regulator
　　Integrated H3RegTM DC / DC converter controller
　　Selectable Simple Light Load Mode (SLLM), Quiet Light Load Mode (QLLM) and forced continuous mode
　　Built-in thermal shutdown, low input, current overload, output over-and under-voltage protection circuitry
　　Soft start function to minimize rush current during startup
　　Adjustable switching frequency (f=200kHz to 1000 kHz)
　　Built-in output discharge function
　　Tracking function
　　Internal bootstrap diode

應用:　

Mobile PCs
desktop PCs
LCD-TV
digital household electronics

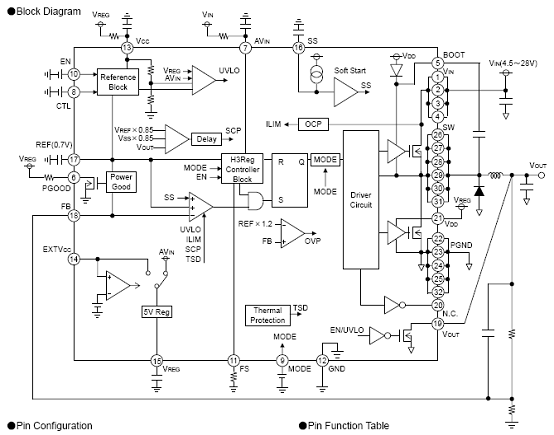

圖1.BD95513MUV方框圖

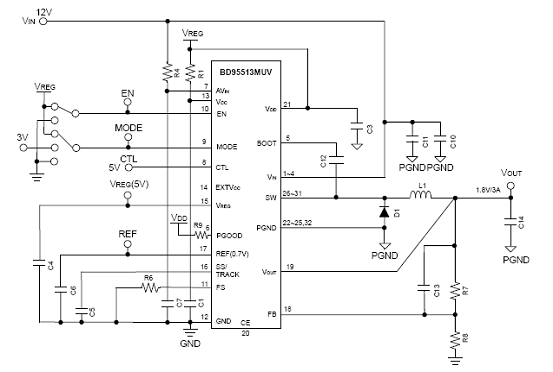

圖2.BD95513MUV評估板電路圖(頻率=300kHz,連續模式/QLLM/SLLM)

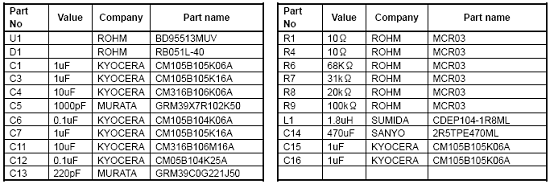

評估板元件列表:

閱讀全文
