Aptina推出支持Full HD視頻的相機影像傳感器MT9F001

大聯大旗下富威集團所代理之Aptina 公司推出了MT9F001 (1400萬像素) 相機影像傳感器。該傳感器的高分辨率、高速快照和高畫質視頻模式。新款1400萬像素相機傳感器能夠擷取高畫質的Full HD視訊（1080p/60fps），還實現了一些廠商開發高性能設計方案時所需要的高價值終端用戶特色功能，如對電子防手震(EIS）的支持。

光學方面以往采用傳統的前面照度（FSI）方式時，較小的畫素會造成發光二極管的光子不能有效收集，Aptina A-Pix技術則克服了這長久的感光不足問題。目前采用 (BSI）方式提升感旋光性，而且 crosstalk 更少，因而使噪聲更低，色彩重現效果也更為飽和。從感旋光性、crosstalk、hot pixel 數量和可制造性等關鍵性能參數綜合考慮，Aptina的MT9F001技術解決方案非常適合于高性能消費數字相機產品。

Aptina 引進最先進的1.4微米畫素尺寸架構，并采用 HiSPi（高速串行畫素接口），以達到靜態影像質量和視訊性能的融合，這已成為其區別于CCD技術的特色。

MT9F001將于2010年第一季投入量產。

主要特性:

1.Optical format: 1/2.3-inch (4:3)

2.象素和成象器尺寸:

·4608H x 3288V: (entire array):6.451mm (H)×4.603mm (V), 對角線7.925mm

·4384H x 3288V (4:3, still mode):6.138mm (H)×4.603mm (V), 對角線7.672mm

·4608H x 2592V (16:9, video mode):6.451mm (H)×3.629mm (V), 對角線7.402mm

3.象素尺寸: 1.4 x 1.4μm

4.主光線入射角 : 0°

5.濾色鏡陣列: RGB Bayer pattern

6.輸入時鐘頻率: 6–48MHz

7.最大數據速度：

Parallel 96 Mp/s at 96 MHz PIXCLK

HiSPi (4-lane) 2.8 Gbps

8.楨頻

Full resolution, 4:3 (4384H×3288V)

Programmable up to 13 fps for HiSPi I/F, 6fps for parallel I/F

預覽模式 VGA

·30 fps with binning

·60 fps with skip2bin2

1080p模式:

·60 fps using HiSPi 接口 2304H×1296V (1080p +20%EIS)

·30 fps 并行接口2150H×1208V (1080p +10%EIS)

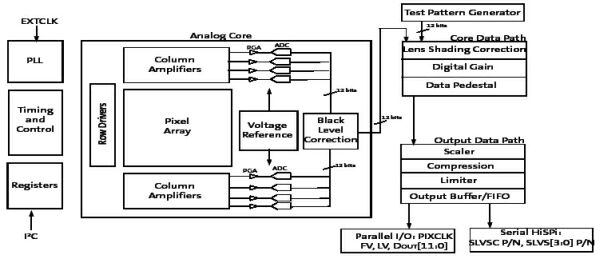

Block Diagram

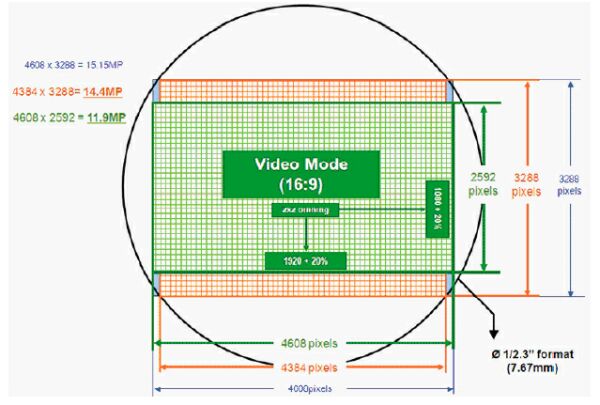

High-Resolution Still Capture+Full HD Video
