ADE7758 三相電能計量芯片

2009-07-01 08:35本站整理 佚名我要評論（0）我要收藏

ADE7758 三相電能計量芯片

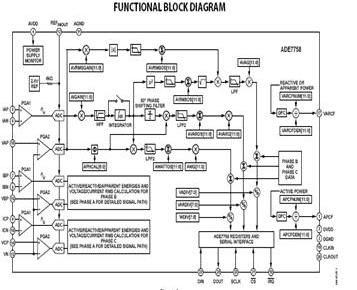

ADE7758是一款高準確度的三相電能計量芯片，帶有兩路脈沖輸出功能和一個串行接口。ADE7758 集 成了二階Σ-D 模數轉換器，數位積分器，基準電路，溫度傳感器，以及所有進行有功，無功和視在電能計量以及有效值 計量所需的信號處理元件。

ADE7758 適用于計量各種三相配置條件下的有功，無功和視在電能，如WYE和DELTA系統，包括三線和 四線制。ADE7758為各相提供系統校準功能，包括有效值偏移校準、相位校準、功率校準。APCF 邏輯輸出 提供有功功率資訊，VARCF邏輯輸出提供暫態無功率或視在功率資訊。

ADE7758 中具有波形采樣寄存器，它可以對模數轉換器的輸出進行訪問。該器件集成了一個用于短時 低電平和高電平變化的檢測電路，變化的閾值電壓和持續時間（即半周期數）由用戶編程決定。三相中的 任一相的線電壓過零檢測與電壓過零點是同步的，過零檢測的結果可用于測量三個電壓輸入中任意一個的 周期。也可用于內部芯片的線循環（LINE CYCLE）電能累加模式。該模式使電能累加與半周期的整數倍同 步，以此實現更快更準確的校準。

資料通過ADE7758 的SPI 串行接口讀取。中斷請求輸出（IRQ）為開漏極，低電平有效。在ADE7758 中 出現一個或多個中斷事件時，IRQ輸出變?yōu)榈碗娖�。通過狀態寄存器顯示中斷事件的性質。ADE7758采用24 引腳小外形封裝（SOIC）。
