1． 實驗任務
在8X8 LED點陣上顯示柱形，讓其先從左到右平滑移動三次，其次從右到左平滑移動三次，再次從上到下平滑移動三次，最后從下到上平滑移動三次，如此循環下去。
2． 電路原理圖
圖4.24.1
3． 硬件電路連線
(1)． 把“單片機系統”區域中的P1端口用8芯排芯連接到“點陣模塊”區域中的“DR1－DR8”端口上；
(2)． 把“單片機系統”區域中的P3端口用8芯排芯連接到“點陣模塊”區域中的“DC1－DC8”端口上；
4． 程序設計內容
(1)． 8X8 點陣LED工作原理說明
8X8點陣LED結構如下圖所示

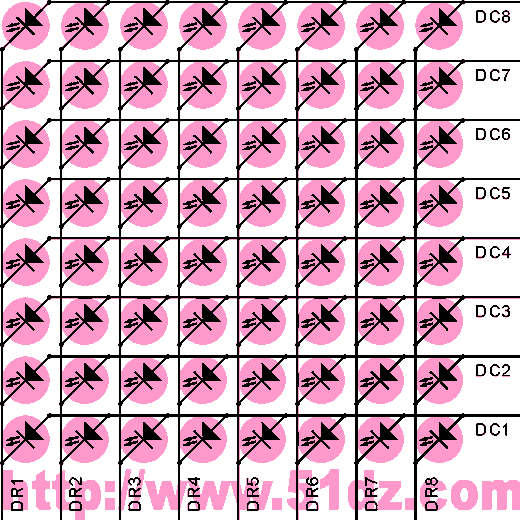

圖4.24.2
從圖4.24.2中可以看出，8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1 電平，某一行置0電平，則相應的二極管就亮；因此要實現一根柱形的亮法，如圖49所示，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：
一根豎柱：對應的列置1，而行則采用掃描的方法來實現。
一根橫柱：對應的行置0，而列則采用掃描的方法來實現。
5．匯編源程序
6． C語言源程序
在8X8 LED點陣上顯示柱形，讓其先從左到右平滑移動三次，其次從右到左平滑移動三次，再次從上到下平滑移動三次，最后從下到上平滑移動三次，如此循環下去。
2． 電路原理圖
圖4.24.1
3． 硬件電路連線
(1)． 把“單片機系統”區域中的P1端口用8芯排芯連接到“點陣模塊”區域中的“DR1－DR8”端口上；
(2)． 把“單片機系統”區域中的P3端口用8芯排芯連接到“點陣模塊”區域中的“DC1－DC8”端口上；
4． 程序設計內容
(1)． 8X8 點陣LED工作原理說明
8X8點陣LED結構如下圖所示
圖4.24.2
從圖4.24.2中可以看出，8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1 電平，某一行置0電平，則相應的二極管就亮；因此要實現一根柱形的亮法，如圖49所示，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：
一根豎柱：對應的列置1，而行則采用掃描的方法來實現。
一根橫柱：對應的行置0，而列則采用掃描的方法來實現。
5．匯編源程序
START: NOP
MOV R3,#3
LOP2: MOV R4,#8
MOV R2,#0
LOP1: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
INC R2
LCALL DELAY
DJNZ R4,LOP1
DJNZ R3,LOP2
MOV R3,#3
LOP4: MOV R4,#8
MOV R2,#7
LOP3: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
DEC R2
LCALL DELAY
DJNZ R4,LOP3
DJNZ R3,LOP4
MOV R3,#3
LOP6: MOV R4,#8
MOV R2,#0
LOP5: MOV P3,#00H
MOV DPTR,#TABB
MOV A,R2
MOVC A,@A+DPTR
MOV P1,A
INC R2
LCALL DELAY
DJNZ R4,LOP5
DJNZ R3,LOP6
MOV R3,#3
LOP8: MOV R4,#8
MOV R2,#7
LOP7: MOV P3,#00H
MOV DPTR,#TABB
MOV A,R2
MOVC A,@A+DPTR
MOV P1,A
DEC R2
LCALL DELAY
DJNZ R4,LOP7
DJNZ R3,LOP8
LJMP START
DELAY: MOV R5,#10
D2: MOV R6,#20
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET
TABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH
TABB: DB 01H,02H,04H,08H,10H,20H,40H,80H
END
MOV R3,#3
LOP2: MOV R4,#8
MOV R2,#0
LOP1: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
INC R2
LCALL DELAY
DJNZ R4,LOP1
DJNZ R3,LOP2
MOV R3,#3
LOP4: MOV R4,#8
MOV R2,#7
LOP3: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
DEC R2
LCALL DELAY
DJNZ R4,LOP3
DJNZ R3,LOP4
MOV R3,#3
LOP6: MOV R4,#8
MOV R2,#0
LOP5: MOV P3,#00H
MOV DPTR,#TABB
MOV A,R2
MOVC A,@A+DPTR
MOV P1,A
INC R2
LCALL DELAY
DJNZ R4,LOP5
DJNZ R3,LOP6
MOV R3,#3
LOP8: MOV R4,#8
MOV R2,#7
LOP7: MOV P3,#00H
MOV DPTR,#TABB
MOV A,R2
MOVC A,@A+DPTR
MOV P1,A
DEC R2
LCALL DELAY
DJNZ R4,LOP7
DJNZ R3,LOP8
LJMP START
DELAY: MOV R5,#10
D2: MOV R6,#20
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET
TABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH
TABB: DB 01H,02H,04H,08H,10H,20H,40H,80H
END
6． C語言源程序
程序代碼
unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
void delay(void)
{
unsigned char i,j;
for(i=10;i>0;i--)
for(j=248;j>0;j--);
}
void delay1(void)
{
unsigned char i,j,k;
for(k=10;k>0;k--)
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void main(void)
{
unsigned char i,j;
while(1)
{
for(j=0;j<3;j++) //from left to right 3 time
{
for(i=0;i<8;i++)
{
P3=taba[i];
P1=0xff;
delay1();
}
}
for(j=0;j<3;j++) //from right to left 3 time
{
for(i=0;i<8;i++)
{
P3=taba[7-i];
P1=0xff;
delay1();
}
}
for(j=0;j<3;j++) //from top to bottom 3 time
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[7-i];
delay1();
}
}
for(j=0;j<3;j++) //from bottom to top 3 time
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[i];
delay1();
}
}
}
}
unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
void delay(void)
{
unsigned char i,j;
for(i=10;i>0;i--)
for(j=248;j>0;j--);
}
void delay1(void)
{
unsigned char i,j,k;
for(k=10;k>0;k--)
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void main(void)
{
unsigned char i,j;
while(1)
{
for(j=0;j<3;j++) //from left to right 3 time
{
for(i=0;i<8;i++)
{
P3=taba[i];
P1=0xff;
delay1();
}
}
for(j=0;j<3;j++) //from right to left 3 time
{
for(i=0;i<8;i++)
{
P3=taba[7-i];
P1=0xff;
delay1();
}
}
for(j=0;j<3;j++) //from top to bottom 3 time
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[7-i];
delay1();
}
}
for(j=0;j<3;j++) //from bottom to top 3 time
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[i];
delay1();
}
}
}
}
