5.1.1 ?功能
?
ARD2系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。
?
u?????? 額定電流
?
|
選配保護器
額定電流(A)
|
互感器匝數
(一次)
|
整定電流Is
范圍(A)
|
電動機
功率(kW)
|
|
1.6
|
1
|
0.4-1.6
|
0.37-0.8
|
|
6.3
|
1
|
1.6-6.3
|
0.8-3
|
|
25
|
1
|
6.3-25
|
3-12
|
|
100
|
1
|
25-100
|
12-55
|
|
250
|
1
|
63-250
|
30-132
|
|
800
|
1
|
250-800
|
132-440
|
?
u?????? 附加功能???
?????????????????????????????????????????????
?
5.1.2? 技術指標
?
|
技術參數
|
技術指標
|
|
|
保護器輔助電源
|
AC85V-265V/DC100V-350V，功耗3VA
|
|
|
電機額定工作電壓
|
AC380V，50HZ
|
|
|
電動機額定工作電流
|
1.6A(0.4A-1.6A)
|
采用小型專用
電流互感器
|
|
6.3A（1.6A-6.3A）
|
||
|
25A（6.3A-25A）
|
||
|
100A（25A-100A）
|
||
|
250A（63A-250A）
|
采用專用電流互感器
|
|
|
800A（250A-800A）
|
||
|
繼電器輸出觸點，額定負載容量
|
2路，AC250V，3A；DC30V，3A
|
|
|
開關量輸入
|
2路，光電隔離
|
|
|
通訊
|
RS485 Modbus協議
|
|
|
SOE事件記錄容量
|
8個事件記錄
|
|
?
5.1.3 ?功能配置
?
|
產品型號
|
標配功能
|
選配功能
|
|||||||||||
|
起動超時
|
過
載
|
阻塞
|
欠
載
|
不平衡
|
斷相
|
遠程起動
|
報警
|
通
訊
|
漏
電
|
模擬量
|
開關量輸入
|
SOE事
件
記
錄
|
|
|
ARD2-?
|
√
|
√
|
√
|
√
|
√
|
√
|
?
|
√
|
?
|
?
|
?
|
?
|
?
|
|
ARD2-?/CK
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
?
|
?
|
√
|
?
|
|
ARD2-?/LM
|
√
|
√
|
√
|
√
|
√
|
√
|
?
|
√
|
?
|
√
|
√
|
?
|
?
|
|
ARD2-?/SR
|
√
|
√
|
√
|
√
|
√
|
√
|
?
|
√
|
?
|
?
|
?
|
?
|
√
|
|
ARD2-?/CLMKSR
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
?
注：1、表中所列型號為常用型號，用戶可根據實際需要增減選配功能；
?????2、遠程起動需選配通訊功能，當09、10作為遠程起動控制后無獨立輸出報警接點。
?

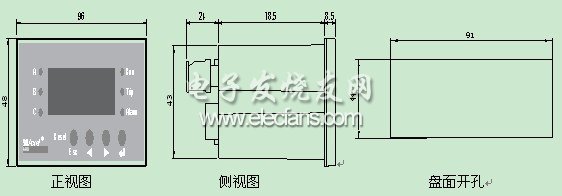

5.1.4 ?外形及尺寸
?
l???????? 主體模塊
?
?

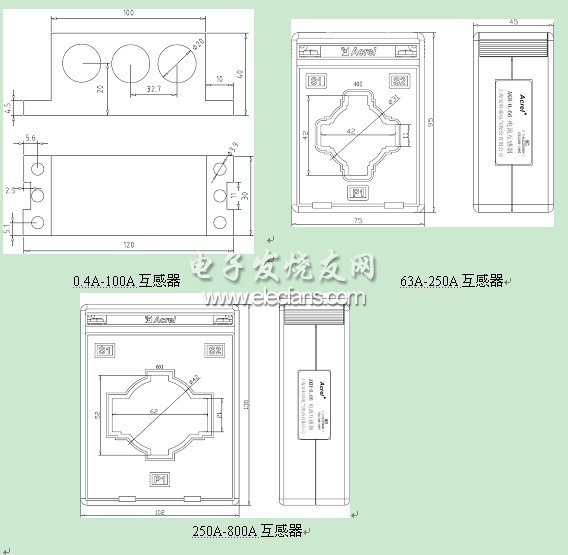

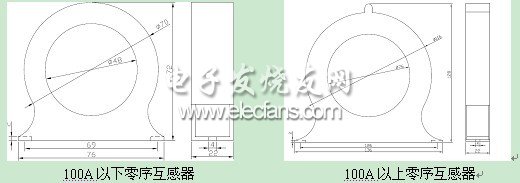

l???????? 互感器
?
?

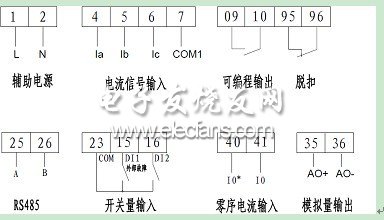

5.1.5 ?接線端子
?
?
5.2 ?ARD2F系列智能電動機保護器
?
5.2.1 ?功能
?
ARD2F系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、溫度、tE保護等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。
?
u?????? 附加功能?
????????????????????????????????????????????????
|
附加功能
|
代號
|
|
起動控制（包含K功能）
|
Q
|
|
開關量輸入
|
K
|
|
溫度保護
|
T
|
|
報警
|
J
|
|
通訊接口
|
C
|
|
漏電保護
|
L
|
|
4～20mA模擬量輸出
|
M
|
|
電壓功能
|
U
|
|
SOE事件記錄
|
SR
|
?
u?????? 顯示方式????
????????????????????????????????????????????
|
代號
|
規????? 格
|
|
90FL
|
LCD液晶顯示模塊尺寸為90×70，開孔86×66(mm)
|
?
注：
?
1、帶有起動控制時，保護器最多提供2個起動繼電器用于順序控制外部2個接觸器的閉合/斷開，從而實現電動機的不同起動方式（如Y- △轉換起動、正反轉控制，自耦降壓起動等）。
?
2、溫度保護的測量范圍：PTC熱電阻1kΩ~10kΩ。
?
3、對于無顯示要求的客戶，必須在一批定單中訂購一個90FL顯示單元，作為調試使用。
?
