在STM32F105和STM32F107互連型系列微控制器之前，意法半導體已經推出STM32基本型系列、增強型系列、USB基本型系列、互補型系列；新系列產品沿用增強型系列的72MHz處理頻率。內存包括64KB到256KB閃存和 20KB到64KB嵌入式SRAM。新系列采用LQFP64、LQFP100和LFBGA100三種封裝，不同的封裝保持引腳排列一致性，結合STM32平臺的設計理念，開發人員通過選擇產品可重新優化功能、存儲器、性能和引腳數量，以最小的硬件變化來滿足個性化的應用需求。

　　AD7190是一款適合高精密測量應用的低噪聲完整模擬前端。它集成一個低噪聲、24位Σ-Δ型模數轉換（ADC）。片內低噪聲增益級意味著可直接輸入小信號。

　　AD7190性價比很高，出貨量大，用量也很大，供貨很穩定，非常適用于中低速高精度的測試，如電子秤、應變計、氣體分析、儀器儀表、壓力傳感器、血液分析、工業過程控制、醫療科學儀器等應用。本人對AD7190做了一次比較測試，分享下測試的結果

　　 硬件設計分析

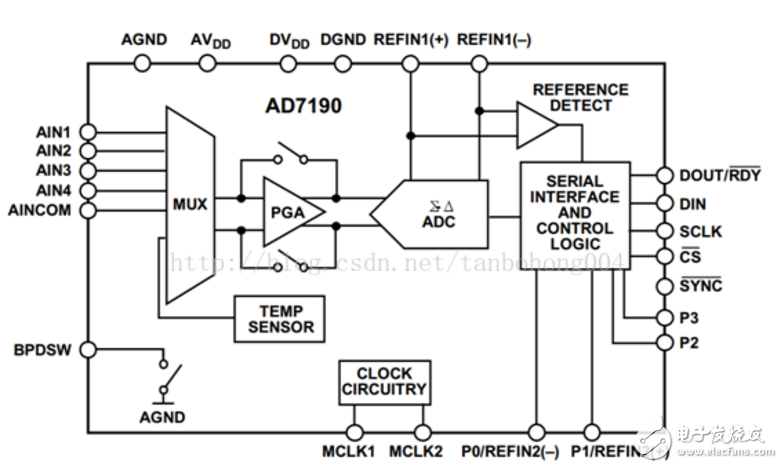

　　從結構圖可以看出來，AD7190是模擬區域與數字區域完全獨立的ADC，即AVDD給模擬區域供電，DVDD給數字區域供電，在原理圖設計方面按照官方指導文檔，需要對兩個區域做獨立的布線與隔離處理，才能讓信噪比最佳。另可靠的基準電壓是高精度ADC命根，本次試驗選擇TI公司推出的REF5025作基準參考，REF5025可低于3μVpp/V 噪聲、3ppm/°C 漂移，性能是十分出色的。

　　由于經常做高頻類項目，十分討厭杜邦線/飛線測試方式，在高精度的領域，24位ADC梯度值2的2416777216，如果接入基準電壓是2.5v，理論分辨率可達到0.149μV，做過高頻的工程師深知杜邦線的罪惡，根據上面的技術分析，哪怕線路被引入1μV的干擾，也可以讓精度打上一定折扣。為了讓ADS1232性能得以充分體現，特意做了一個測試載板，載板的設計也是很關鍵，分割模擬數字區域同時，連接地方大量使用鉭電容做旁路電路，以把波紋抑制到最小，合理的布局與布線也很重要，敷銅區域也需要模數分離，以磁珠或者0-5R/電感隔開。

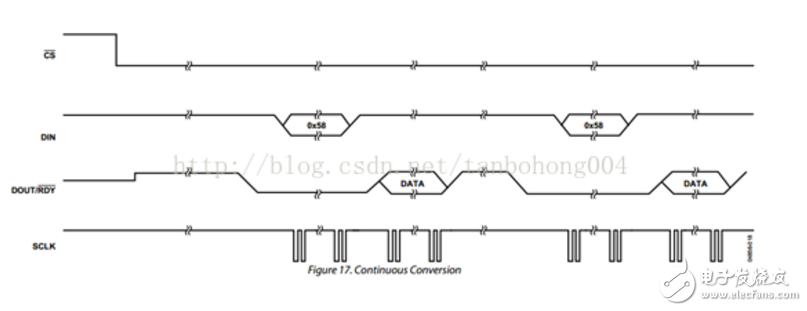

　　?時序圖解說

　　由時序圖看出來，AD7190讀寫是簡單的3線串行讀數方式，屬于Microwire串行接口，STM32的SPI接口可以完美的與之匹配，當然也可以采用軟仿SPI替代STM32的硬件SPI，這樣的程序更具移植性。SPI時序?qū)崿F(xiàn)也相對簡單，AD7190的CS線僅僅只是做片選使用（上圖所示），而不用過多管理，保持低電平即可。特別需要注意的是在空閑時候，SCLK時鐘信號需要保持高電平，在SCLK半個周期當DIN接收到0x58后轉換的數據才傳入到DOUT總線，這時候才能讀取數據。從時序圖上看，與AD7799十分類似的，只是延時上要稍做一些處理。
