亞瑟萊特產品在上網本之電源應用方案

1. Netbook電源應用面面觀

在標榜”低價、外型輕薄和行動上網功能具備”的未來4C產品前提下，其中的電源設計方案必須擺脫傳統的 :

1.外部零件和線路煩瑣復雜

2.較高的輸出noise和待機功耗

3.不夠平易近人的BOM cost..

等等限制，為此亞瑟萊特科技特別針對例如Netbook(上網本)產品而推出兼具極簡化外圍組件和超低壓差的1A to 7A ULDO線性穩壓器- AX6610~AX6616系列和同步降壓DC-DC buck converter – AX3120~AX3122, 并且為達到產品輕巧和對省電的要求,所以根據Intel ATOM或VIA NANO平臺上配置的電源所需提供的各種低電壓轉換要求來提供穩定的電源供應方案.(如2009 IIC SZ所展示之VIA上網本電源方案)

例如 : 1.5V轉1.2V穩定供給藍芽或無線電源模塊所需的1A~2A電源管理方案而或1.8V/1.5V轉1.1V供給整合性Chipset PCH (Platform Controller Hub)的1A~7A動態電源所需，可將外部所需要的組件減到最少并且能比傳統的開關式穩壓器得到更低的ripple noise，對客戶而言有極高的性價比。

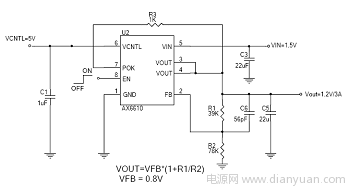

AX6610 typical application circuit?

AX6610~6616系列為可提供在大電流, 極低壓差(Ultra Low Dropout Voltage),低干擾(Low Ripple Noise)又兼具極低待機功耗(30μA以下)的線性電壓轉換器，輸入電壓最低可由1.1V到最高5伏特，輸出電壓可以依需要調整最低0.8伏特到最高3.3伏特，主要應用于低電壓輸入輸出的線性電壓轉換器，筆記型計算機，主機板…等裝置的電壓轉換。

AX6610-6615應用上提供高抗噪聲功能(PSRR可達-65dB)及穩定的工作電壓，輸出電壓的瞬時響應快(Fast Transient Response)，而且提供Power-OK輸出功能,方便提供電源偵測,輸出電容可適用于固態電容(AL/Tantalum-Cap.)及陶瓷電容(MLCC)，其內部具有完整的系統保護功能包括軟啟動(Soft-Start) 、低電壓栓鎖(UVLO) 、短路保護(SCP) 、過溫度保護(OTP)及過電流保護(OCP)功能而不需使用外部多余組件即可做到上述功能而且使電路設計達到極小化的要求。
AX6610-6616采用底部無遮蔽墊的SOP-8LEP無鉛封裝,具有散熱片可以將熱導至印刷電路板上，大幅降低組件表面溫度以符合UMPC/MID客戶需求。????

1. 其它在上網本所應用的方案

如圖所示 , 亞瑟萊特針對上網本之電源或其它仿真單元之total solution還提供了如 :
1. 直流風扇控制單元 – AX993 & AX995
2. USB2.0/USB3.0之保護開關組件 – AX8201
3. DDR2/DDR3電源供應方案 – AX1250/AX1251/AX1252
4. Hall Switch – AX8101
5. 整合型PMU – AX3201(預計第四季量產)
6. 同步整流PWM控制器AX8205~AX8209(預計第四季量產)
因此亞瑟萊特的完整產品線已經具備了使上網本客戶經由一次性的選擇而能夠達成一次購足”one stop shop”的目的.

??

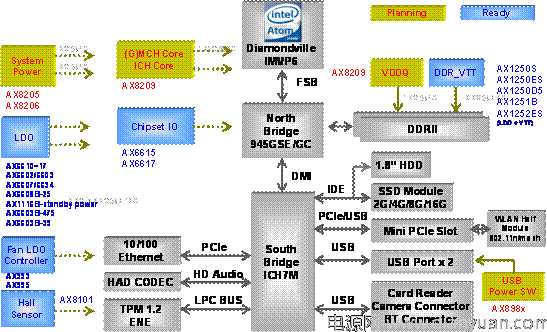

????????????????? AXElite total solution for Intel ATOM platform

2. 為何選擇ULDO在 Netbook電源應用上?

ULDO之特性和架構 :

AX6610-6616 之一系列產品設計皆采用雙電源之架構來設計，電源VIN為欲作輸出轉換之來源，電源VCNTL為內部電路所使用之電源。再搭配使用N-MOSFET作為驅動器之種類。AX6610-6616之參考電位設計在0.8伏特，因此最低的可輸出電壓可達0.8伏特。它的輸出電壓具有1毫秒之軟啟動時間，可大幅降低開機時之電流突波。輸入電壓VIN、VCNTL皆具有過低電壓偵查功能，當輸入電壓過低時會停止輸出，可避免本身IC端與后方系統端的功能誤動作。此外，為了確保后端系統所得到之電壓是否正確無誤，本產品具有POWER-OK腳位，用以提供后端系統警示之用。本身IC內部具備一90奧姆之放電電阻，在輸出關閉時會啟用，具有自我快速放電功能。過電流保護電路，會在電流超過安全范圍時予以限制。若當輸出處于短路狀態時，另將啟動輸出周期性開啟機制，不讓輸出電流持續處于高壓差且限電流值的狀態（因為此時之發熱功率為最大）直到短路狀態被解除。在持續重載或大跨壓下，熱量會持續累積，溫度會上升，當?shù)竭_最高溫容許值時，會啟動過溫保護功能(Over-Temperature Protect)，此時會關閉輸出，以避免IC燒毀，直到溫度回到回復點，此時輸出將會被重啟。此外在線性穩定度（Line-regulation）、負載穩定度（Load-regulation）與電源拒斥比上（PSRR），AX6610-6615亦有相當優異的表現。

3. 未來上網本電源解決方案發展方向

亞瑟萊特科技(AXElite Technology)也已在今年推出比AX661x系列擁有更高耐電壓(達到24V rating)并且保有大電流輸出，極低壓差特性的AX1201~AX1204系列ULDO方案，其高耐壓的特性非常適合UMPC/MID/Netbook 的5V或12V低失真電源需求。

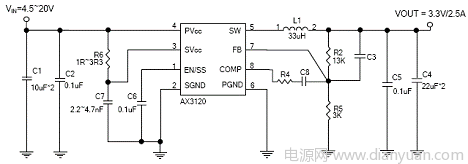

同時亞瑟萊特也針對開關式電源轉換推出一系列的”同步降壓電源轉換器”- AX312x系列為脈波寬度調變輸出的同步直流降壓轉換器，輸入電壓范圍可由最低4.0伏特到最高24伏特，輸出電壓可以依需要調整最低可以至0.6伏特，非常適合于筆記本計算機，上網本，等由鋰離子電池和Power Adapter裝置供應電源的電壓轉換。

?AX3120/3121應用上可提供高轉換效能(可達93%)及穩定的工作電壓，輸出電壓的瞬時響應快，而且輸出電容可適用于陶質電容或是電解電容，其內部具有完整的系統保護功能包括柔性啟動(SS)、短路保護(SCP) 、過溫度保護及過電流保護功能，切換頻率固定為330KHz。

AX3120/3121采用標準的SOP-8L無鉛封裝與極少的外部組件可大幅縮小印刷電路板的面積，具有散熱片可以將熱導至印刷電路板上，大幅降低組件表面溫度以符合客戶需求。
