2. 方式二：使用現成平臺

另外一種方式就是使用現成的平臺來開發嵌入式系統。雖然通常來說需要付出比板卡組件成本更高的價錢，但是可以顯著縮短產品進入市場的時間。除此之外，這些系統具有較好的可擴展性，所以在第一次原型設計后進行不可避免的性能改進之時就無需費心費力。隨著處理器技術的進步，嵌入式系統有如下幾種不同的實現技術：

1、非集成式嵌入式系統－具有多種不同的形狀尺寸（form factors），例如Mini-ITX、PC/104等。對于使用現成產品來構建系統，非集成式嵌入式系統通常是最為經濟的解決方案。這些系統具有各種不同的處理器架構以供選擇，且?guī)в胁僮飨到y(tǒng)和一小部分I/O支持套件。但是，針對這種系統的軟件開發工具幾乎從未集成，而且這些系統通常需要進行各種監管認證，例如EMI和CE認證。

2、集成式嵌入式系統－除了具有與非集成式嵌入式系統相同的組件之外，集成式嵌入式系統提供了諸如沖擊、振動、工作溫度、以及環境認證之類的技術說明。通常來說，這些系統更加昂貴，但是他們通常帶有集成的軟件開發環境且具有更為豐富的I/O選擇。

3、工業級PC－ 利用現成的PC技術，工業級PC為開發工具及I/O性能提供了最為豐富的選擇。它們也具有許多與其它集成式嵌入式系統相同的技術說明和認證，但這種性能是以成本為代價的。這種系統比前述兩種方式更為昂貴。

?

圖2、NI CompactRIO正是集成式嵌入式系統的一個實例

NI CompactRIO集成式嵌入式系統架構，與圖1所示的簡單方框圖極為相似。它使用了Freescale PowerPC微處理器運行VxWorks實時操作系統。PowerPC通過內部的PCI總線與FPGA相連接。此外，F(xiàn)PGA直接連接至各種模擬和數字I/O模塊，從而可以連接各種傳感器、激勵器、以及通信總線，同時也允許開發人員設計自定義的模塊。圖2給出了NI CompactRIO集成式嵌入式系統示意圖，圖3則是CompactRIO的系統結構圖。

?

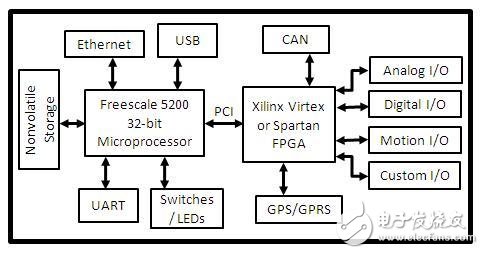

圖3、NI CompactRIO系統結構圖

3. 選擇哪種方式？—— 嵌入式系統設計中的“隱性”成本

在選擇采用自行設計還是現成平臺時，通常技術性能并不是決定性因素，而需要進行簡單的經濟性分析。如果最終的利潤所得足以填補產品開發過程中所花費的工程成本投資，那么做出的決定就是明智的。

要做出決定之前，必須準確地估計自行設計方案所花費的成本。但這并是看上去那么簡單；如果只是把板卡組件的成本和硬件及軟件的開發時間相加，那么只是非常粗略地低估了總投資成本。應當考慮其它的“隱性”成本才能準確地評估真正的任務成本。

例如，制造和庫存成本通常是系統銷售成本的百分之二十到三十。此外，平均來說，百分之三十的軟件開發時間花在操作系統、驅動、以及中間件開發上－盡管在選擇帶有集成硬件和軟件的集成平臺后可以不必進行這樣的板卡驅動工作。另外，還需要考慮其它的隱性成本，包括環保標準、認證、易耗元器件、以及需求變更所導致的設計變更和徹底的重新設計。最后，最難以感覺但可能是最為重要的成本是機會成本，即制定決策的成本——把工程時間花費在設計此種系統，而不是花費在其它將帶來收益的項目上。

一旦評估了工程投資成本，那么就可以簡單計算一下的財務收支平衡分析。假設針對某種產品的開發，需要兩個工程師花費九個月的時間來自行開發一塊板卡，從需求分析到供貨，其投資成本大約是300,000。并且在預安裝、原型設計、預發布單元、加工以及其它偶然的工程成本等每個方面都花費了25,000，從而使得整個投資成本上升到400,000。在完成了這些工作后，自行設計的產品其成本將比使用現成的平臺便宜400。使用公式1，可以看到投資收支平衡點位于第1000個單位產品，直到售出第1001個單位產品才會盈利。而且，這并沒有包含上面所討論的其它“隱性”成本。但是，如果選擇了集成式嵌入式系統，就可以縮短上市時間，并且早期的利潤將會用于成本優化和特性改進。通過這種方式，可以在整個產品生命周期內攤銷投資成本，而不是在早期的開發過程中投入所有的資金。

公式1、可以使用簡單的公式來計算任何自定義系統的收支平衡點

4. 結論

那是否就不用自行設計板卡了？當然不是。反而，對于那些對形狀尺寸有專門要求且具有極高產量的系統、或者具有極為苛刻技術要求（例如極低的功率消耗）的系統來說，自行設計的方式將更具有優勢。而對于產量較低、技術復雜又需要快速上市的產品，使用現成平臺可以讓供應商負擔物流和“隱性”成本從而使得我們可以專注于技術上的優勢突出，從而在市場競爭中保持領先。
