施密特觸發器作用

　　1.波形變換

　　可將三角波、正弦波、周期性波等變成矩形波。

　　2.脈沖波的整形

　　數字系統中，矩形脈沖在傳輸中經常發生波形畸變，出現上升沿和下降沿不理想的情況，可用施密特觸發器整形后，獲得較理想的矩形脈沖。

　　3.脈沖鑒幅

　　幅度不同、不規則的脈沖信號施加到施密特觸發器的輸入端時，能選擇幅度大于預設值的脈沖信號進行輸出。

　　4.構成多諧振蕩器

　　幅值不同的信號在通過加上一個合適電容的施密特觸發器后會產生矩形脈沖，矩形波脈沖信號，常用作脈沖信號源及時序電路中的時鐘信號。

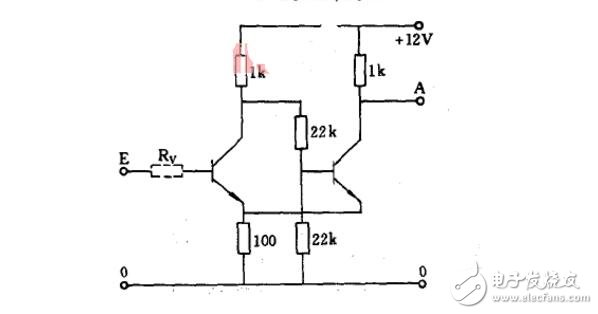

　　典型的施密特觸發器電路

　　采用施密特觸發器作模-數轉換器，其輸出決定于輸入信號大小且僅有兩種狀態。在輸入電壓上升和下降換接時間之間的電壓差值稱為滯環電壓Uv，其大小可以通過改變左晶體管的閾值電壓而改變，并且同電阻RV 大小有關。如本例中Rv=0 則Umr~0.6V;如Rv=15kS，則Uny~0.2V。

　　三、施密特觸發器能否代替電壓比較器以及它們之間的區別

　　施密特觸發器不能代替電壓比較器。

　　電壓比較器與施密特觸發器的區別：

　　電壓比較器：當輸入電壓大于閾值電壓，運放輸出高電平，反之輸出低電平，只有1個閾值電壓。

　　施密特觸發器：特點是有滯后效應，2個閾值（VT+，VT-），即當輸入信號超過上限閾值VT+時，輸出電平反轉，而輸入電平減小回到VT+時，輸出電平并不重新反轉，而必須等輸入電平繼續下降到低于下限閾值VT-時，輸出電平才會反轉到初始狀態。其實可以簡單的理解成，有2個閾值，一個閾值需要上升沿超過VT+觸發，另一個閾值需要下降沿超過VT-再觸發。這樣有一個好處，即可以將三角波轉換成矩形波，又可以避免比較器的干擾現象（電平徘徊在閾值電壓附近，輸出有高低干擾）
