非反相施密特電路

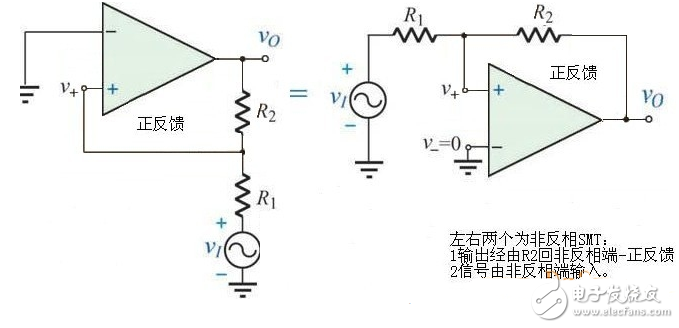

　　圖4 非反相史密特觸發器

　　非反相施密特電路的輸入信號與反饋信號均接至非反相輸入端，如圖4所示。

　　由重迭定理可得非反相端電壓

　　反相輸入端接地： ν- = 0，當ν+ = ν- = 0 時的輸入電壓即為臨界電壓。

　　將ν+ = 0 代入上式得

　　整理后得臨界電壓

　　當νo 為負飽和狀態時，可得上臨界電壓

　　當νo為正飽和狀態時，可得下臨界電壓，

　　VTH與VTL之間的電壓差為滯后電壓：

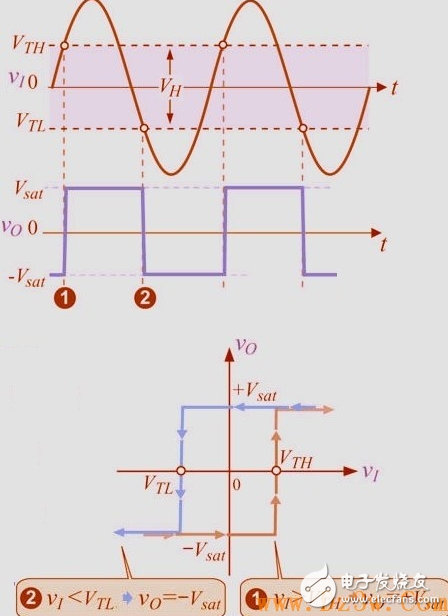

　　圖5 （a）計算機仿真圖 （b）轉換特性曲線

　　輸入、輸出波形與轉換特性曲線如圖5所示。

　　當輸入信號下降到小于下臨界電壓VTL 時，輸出信號由正狀態轉變?yōu)?/p>

　　負狀態：νo 《 VTL →νo = - Vsat

　　當輸入信號上升到大于上臨界電壓VTH 時，輸出信號由負狀態轉變?yōu)?/p>

　　正狀態： νo ＞ VTL →νo = + Vsat

　　輸出信號在正、負兩狀態之間轉變，輸出波形為方波。

　　施密特觸發器有什么具體作用

　　1、波形變換

　　可將三角波、正弦波等變成矩形波。

　　2、脈沖波的整形

　　數字系統中，矩形脈沖在傳輸中經常發生波形畸變，出現上升沿和下降沿不理想的情況，可用施密特觸發器整形后，獲得較理想的矩形脈沖

　　3、脈沖鑒幅

　　幅度不同、不規則的脈沖信號施加到施密特觸發器的輸入端時，能選擇幅度大于欲設值的脈沖信號進行輸出。

　　4、構成多諧振蕩器

　　幅值不同的信號在通過加上一個合適電容的施密特觸發器后會產生矩形脈沖，矩形波脈沖信號，常用作脈沖信號源及時序電路中的時鐘信號。
