一、什么是輸入阻抗？

　　輸入阻抗（input impedance）是指一個電路輸入端的等效阻抗。在輸入端上加上一個電壓源U，測量輸入端的電流I，則輸入阻抗Rin就是U/I。你可以把輸入端想象成一個電阻的兩端，這個電阻的阻值，就是輸入阻抗。

　　輸入阻抗是天線的一個重要參數， 在天線的研究、設計以及天線的使用中常常用到，是指天線輸入端上的總電壓與總電流之比。在輸入端加入一交流信號ui ，用示波器監視輸出信號，在輸出波形不失真的情況下用交流毫伏表測量電阻R 兩端的對地電壓Ui和U ，通過計算得到輸入阻抗值Ri 。

　　二、輸入阻抗應用分析

　　輸入阻抗跟一個普通的電抗元件沒什么兩樣，它反映了對電流阻礙作用的大小。對于電壓驅動的電路，輸入阻抗越大，則對電壓源的負載就越輕，因而就越容易驅動，也不會對信號源有影響；而對于電流驅動型的電路，輸入阻抗越小，則對電流源的負載就越輕。因此，我們可以這樣認為：如果是用電壓源來驅動的，則輸入阻抗越大越好；如果是用電流源來驅動的，則阻抗越小越好（注：只適合于低頻電路，在高頻電路中，還要考慮阻抗匹配問題。另外如果要獲取最大輸出功率時，也要考慮阻抗匹配問題。

　　四端網絡、傳輸線、電子電路等的輸入端口所呈現的阻抗。實質上是個等效阻抗。只有確定了輸入阻抗，才能進行阻抗匹配，從信號源、傳感器等獲取輸入信號。阻抗是電路或設備對交流電流的阻力，輸入阻抗是在入口處測得的阻抗。高輸入阻抗能夠減小電路連接時信號的變化，因而也是最理想的。在給定電壓下最小的阻抗就是最小輸入阻抗。作為輸入電流的替代或補充，它確定輸入功率要求。

　　天線的輸入阻抗定義為輸入端電壓和電流之比，隨著天線長度及工作頻率不同而發生變化。其值表征了天線與發射機或接收機的匹配狀況，體現了輻射波與導行波之間能量轉換的好壞。

　　三、輸入阻抗高有什么用？

　　輸入阻抗高，表示該電路吸收的電源（或前一級電路的輸出）功率小，電源或前級就能帶動更多的負荷。對于測量電路，如電子電壓表、示波器等，就要求很高的輸入阻抗，以便接入儀表后，對被測電路的影響盡可能地小。

　　提高方法：（1）場效應管，輸入阻抗自然高了。（2）用自舉接法提高輸入阻抗。（3）采用共集放大電路，三極管放大電路輸入級一般接成共集方式。

　　理想狀態下，電壓驅動的后級電路從前級只吸取電壓，沒有電流，也就不吸取功率，對前級來說，幾乎是空載，所以阻抗越大，越容易驅動。實際上后級輸入阻抗只能接近無窮大，像真空管或者CMOS器件輸入可以做到GΩ級別，從前級吸取電流及其微小。

　　如場效應管，屬于電壓驅動型，由其構成的電路，就是電壓驅動型的電路，因?yàn)槠漭斎胱杩购艽?，以至于其輸入電流可以忽略，那么功耗也就忽略?

　　而三極管則屬于電流驅動型，由其構成的電路，就是電流驅動型的電路，因?yàn)槠湫枰⑷腚娏鞑拍芄ぷ鳎M管其輸入阻抗比較小，仍然產生一定的功耗。

　　四、運放輸入阻抗

　　1 Vin2同相輸入阻抗可以這樣理解： 不管Vin2如何變，可以看到，R3， R4 兩個電阻上的壓降按照電阻阻值比例降低，而且電壓降方向從Vin2 到地是相同方向（經過R3，R4一路降低到0），所以對于獨立電壓源Vin2來說，相當于存在一個從R3， R4串聯到地的回路，所以，Vin2 端看到的阻抗相當于R3， R4的串聯阻抗，即R3+R4=200kohm

　　2 對于Vin1端看到的阻抗，利用線性網絡理論，考察一個電壓源時可以將其他獨立電壓源對地短路，因此將Vin2對地短路，利用理想運放的“虛短”概念，運放的+-輸入端電壓總是0，對于Vin1電壓源來說，相當于它通過R1接到“地”，當然從Vin1端看到的阻抗就是R1了，100kohm。

　　五、什么時候阻抗高好？

　　輸入阻抗與實際應用有關，也并不是越高越好。高阻電路容易造成干擾。比如在電磁場雜亂的場所高阻電路就容易產生干擾信號，但低阻消耗了信號，容易使信號幅度小，高阻對第一級信號尤其重要，他引入的噪聲是電路中最大的，但也是有用信號受阻抗影響最大的一級。因此應該綜合考慮，線路阻抗相等才能最大傳輸信號（線路有內外阻抗相等傳輸功率最大的定理）。

　　輸入阻抗大可以得到最大的信號電壓，對于電壓驅動的電路，輸入阻抗越大，則對電壓源的負載就越輕，因而就越容易驅動，也不會對信號源有影響；而對于電流驅動型的電路，輸入阻抗越小，則對電流源的負載就越輕。

　　六、提高輸入阻抗電路

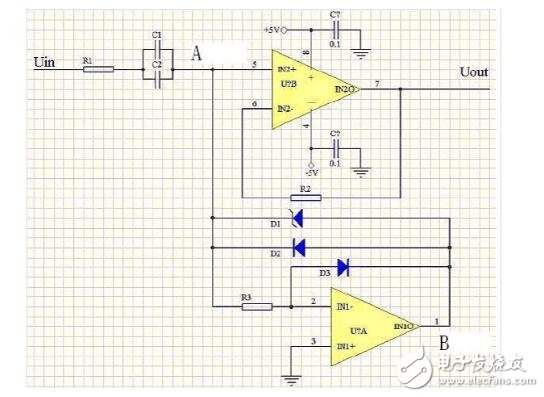

　　下面是提高輸入阻抗電路的電路圖

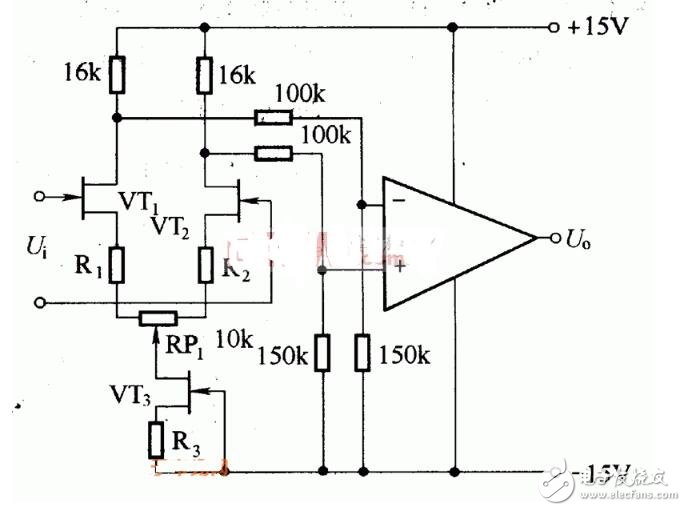

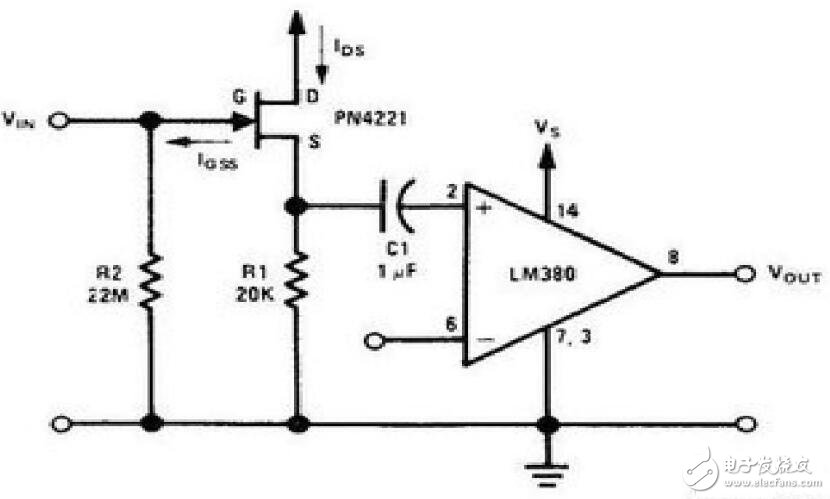

　　提高輸入阻抗電路用在微電流放大或信號內阻較大情況下的放大電路，都需要具有很高的輸入阻抗，有時甚至達到1X1012Ω以上。要想提高輸入阻抗，最百接的辦法就是采用場效應管組成輸入級并加在放大器之前，如圖所示。

　　圖中取用來穩定VT2靜態工作點，R1、R2和RP1用來取得前置放大級輸出電壓的平衡。
