相信運放反饋端電容并電阻，讓很多像我一樣的初學者迷惑。本人從某書中得到了一些答案，我希望能給各位讀者一些啟發。模擬電路千變?nèi)f化，從不同的角度看問題，就會得到不同的答案

　　不同頻率的信號經過電容都會產生不同程度的相移和衰減。 如果你利用的是其衰減，那么就是濾波。 如果你利用的是其相移，那么就是補償。 廢話少說，下面內容是書中的解釋分析

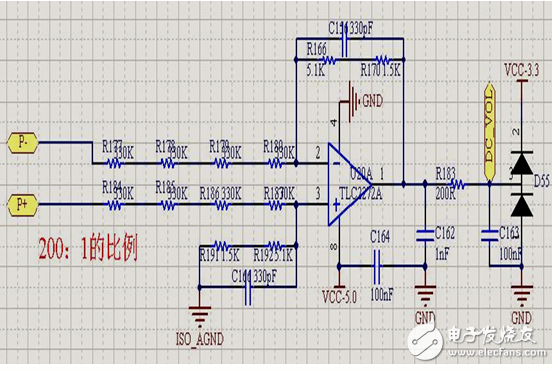

　　上面的C1濾波，加上C1可以減小高頻增益。也就是說，輸出端的高頻信號有一部分會通過C1返回到輸入端。不過，返回回來的信號跟輸入的信號是不同相的。所以，就會有一部分高頻信號被抵消掉了。最后反映到輸出端的現象就是低頻增益變大。

　　電阻在電路中的作用就是限制放大倍數。因?yàn)楝F(xiàn)在所用的運放其有效增益都很大。如果，不對增益進行限制的話，運放很容易就進入鎖死狀態。就是，運放內部的某些晶體管因?yàn)楣に嚨脑蝻柡汀Ｈ缓?，飽和?dǎo)通的晶體管就不會再對輸入的信號有反應。當然，實際使用中，我們要堅決的杜絕掉這個問題。所以就引入了負反饋電阻。限制放大倍數的工作原理就是，輸出端的任意電壓都會被反饋電阻以一定的返回系數送回輸入端與輸入信號進行相減處理。這樣，小信號輸入的時候，反饋回來的信號也是小的。那么，對輸入信號的影響就要小些。這時，信號基本以最大放大倍數輸出。當輸入信號較大時，返回的信號也會變大。然后，就會對輸入的信號進行相減處理。這樣，就不至于使運放進入鎖死狀態。同三極管放大電路中的反饋電路作用相同。主要就是穩定工作點，防止運放進入截止或是飽和導通的非法工作狀態。

　　采用一節RC的電路稱為一階濾波器。一階低通濾波器的阻帶區衰減緩慢。衰減斜率為-20dB/10倍頻程。

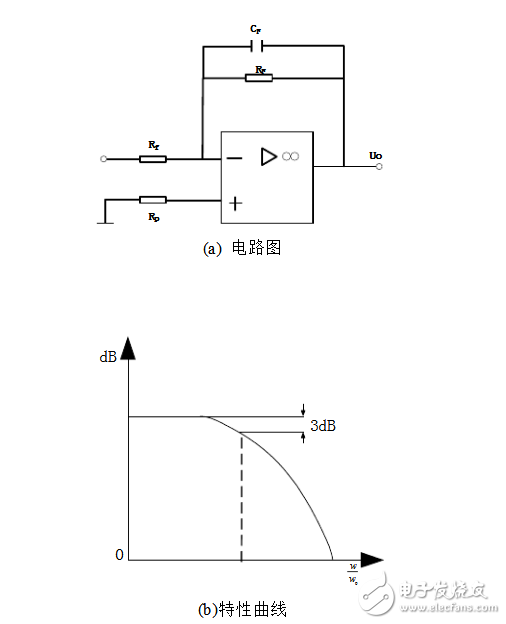

　　1. 反相輸入一階低通濾波器設計

　　基本關系式為：

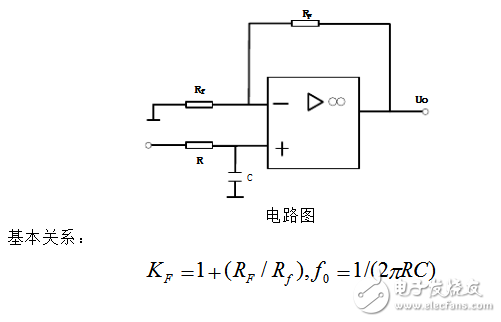

　　2.同相輸入一階低通濾波器設計

　　注意我標紅的，一般反饋端電阻與電容并聯做濾波時，一般是輸入信號接反相端的時候，第二個相信是大家很熟悉的一階有源濾波器了。
