具有11個輸入端的12 位模數轉換器7LC2543 是美國德州儀器公司于近幾年推出的一種性能價格比較優的12 位A/ D 轉換芯片，具有多種封裝形式，并具有民用級、工業級、軍用級產品。在產品型號、規格、封裝形式、適用范圍等方面。已形成一個系列。一九九八年以來開始在我國推廣使用。就12 位A/ D 轉換器來說，TCL2543 具有轉換快、穩定性好、與微處理器接口簡捷、價格低等優點。

　　TLC2543是TI公司的12位串行模數轉換器，使用開關電容逐次逼近技術完成A/D轉換過程。由于是串行輸入結構，能夠節省51系列單片機I/O資源；且價格適中，分辨率較高，因此在儀器儀表中有較為廣泛的應用。

　　TLC2543特點

　　（1）12位分辯率A/D轉換器；

　?。?）在工作溫度范圍內10μs轉換時間；

　?。?）11個模擬輸入通道；

　?。?）3路內置自測試方式；

　?。?）采樣率為66kbps；

　　（6）線性誤差±1LSBmax；

　?。?）有轉換結束輸出EOC；

　?。?）具有單、雙極性輸出；

　?。?）可編程的MSB或LSB前導；

　?。?0）可編程輸出數據長度。

　　3TLC2543的引腳排列及說明

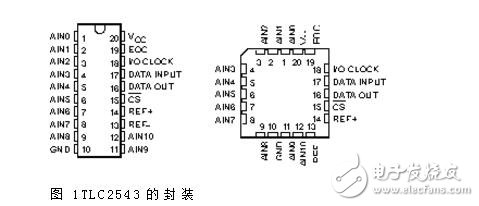

　　TLC2543有兩種封裝形式：DB、DW或N封裝以及FN封裝，這兩種封裝的引腳排列如圖1，引腳說明見表1。

　　接口時序

　　可以用四種傳輸方法使TLC2543得到全12位分辯率，每次轉換和數據傳遞可以使用12或16個時鐘周期。

　　一個片選（）脈沖要插到每次轉換的開始處，或是在轉換時序的開始處變化一次后保持為低，直到時序結束。

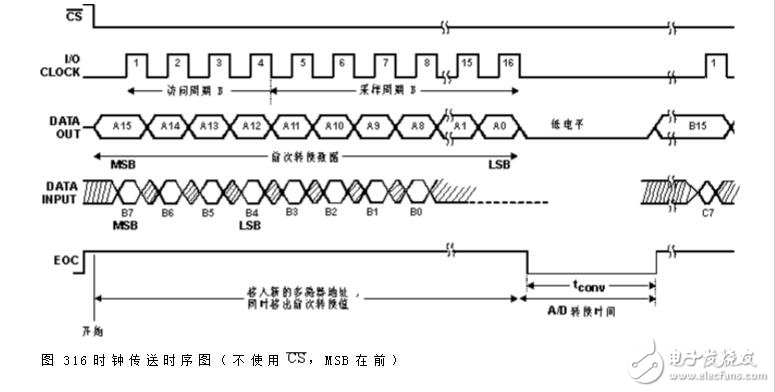

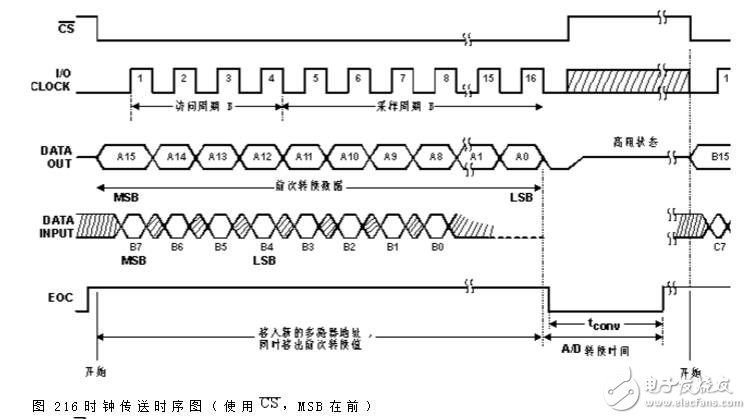

　　圖2顯示每次轉換和數據傳遞使用16個時鐘周期和在每次傳遞周期之間插入的時序，圖3顯示每次轉換和數據傳遞使用16個時鐘周期，僅在每次轉換序列開始處插入一次時序。

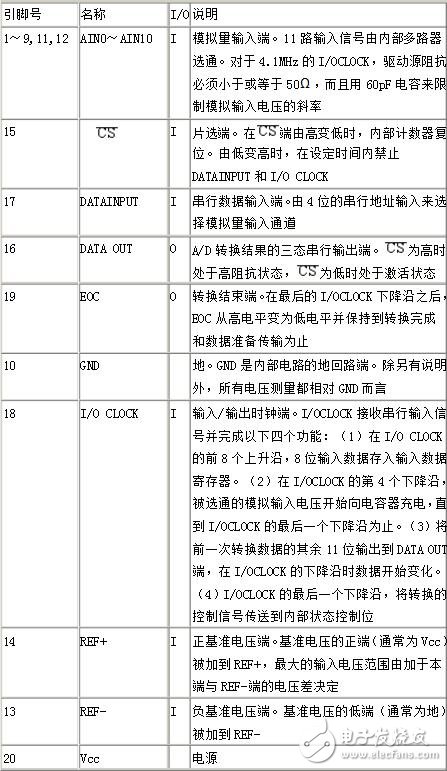

　　表1TLC2543引腳說明

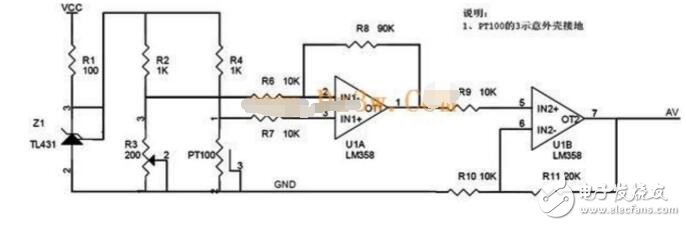

　　Pt100 溫度傳感器電路圖

　　R2、R3、R4 和Pt100 組成傳感器測量電橋，為了保證電橋輸出電壓信號的穩定性，電橋的輸入電壓通過TL431 穩至2.5V。從電橋獲取的差分信號通過兩級運放放大后輸入單片機。電橋的一個橋臂采用可調電阻R3，通過調節R3 可以調整輸入到運放的差分電壓信號大小，通常用于調整零點。

　　放大電路采用LM358 集成運算放大器，為了防止單級放大倍數過高帶來的非線性誤差，放大電路采用兩級放大，如圖 5.1 所示，前一級約為10 倍，后一級約為3倍。溫度在0~100 度變化，當溫度上升時，Pt100 阻值變大，輸入放大電路的差分信號變大，放大電路的輸出電壓Av 對應升高。

　　注意：雖然電橋部分已經經過TL431 穩壓，但是整個模塊的電壓VCC 一定要穩定，否則隨著VCC 的波動，運放LM358 的工作電壓波動，輸出電壓Av 隨之波動，最后導致A/D 轉換的結果波動，測量結果上下跳變。
