隨著單片機運算速度和處理能力的不斷提高，其在各個領域得到更廣泛的應用。然而，隨著其應用領域的不斷擴大及集成化的不斷提高，其內部資源已不能滿足實際需求，往往需要對其內部資源進行擴展。今天就來說說單片機外部存儲器擴展問題以及它的設計技巧。

　　51單片機外部存儲器的系統擴展：

　　當輸出允許信號（/OE）為高電平時，輸出端Qn為高阻狀態，正常工作時，/OE接地；LE為鎖存允許信號，當其為高電平時，信號可以從D端傳輸至Q端，即Q端的信號會隨著D端信號的變化而變化；當LE從高電平跳變到低電平時，跳變時D端的信號就被鎖存到Q端，以后只要LE為低電平，不論D端的信號如何改變，Q端的電平都不會發生變化。單片機系統中，通常將ALE信號接到LE端，由圖5.3（程序存儲器的讀時序）可知，每當ALE由高變低時，P0口的信息正好是PCL（非MOVX指令時）或有效的地址（MOVX指令時），這樣就可以利用ALE信號把通過SN74LS373把P0口的址址信息鎖存下來，形成地址總線的低8位，實現地址/數據分離。

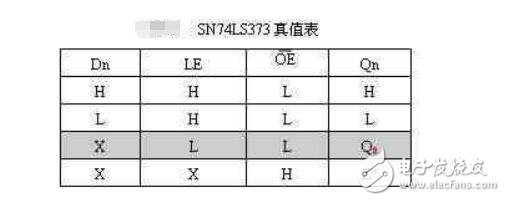

　　SN74LS373的真值表如表所示：

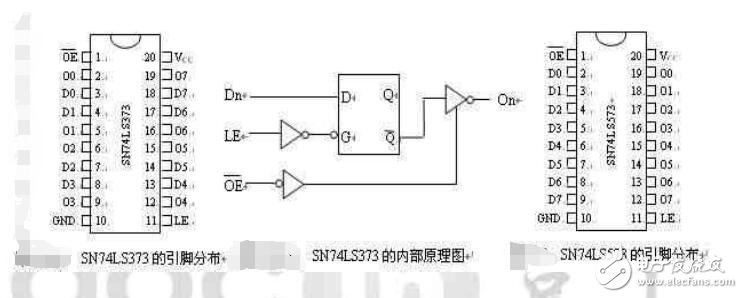

　　SN74LS573的功能與SN74LS373完全一樣，但兩者的引腳分布不同。SN74LS373的輸入端D和輸出端O分布在芯片兩側，而SN74LS573的引腳分布如下圖所示，所有輸入端D位于同一側，而輸出端O位于芯片的另一側，這樣繪制PCB印制電路板圖時，連線會更方便。實際應用系統中，還可以用SN74HC373或SN74HC573，HC系列的芯片速度比LS系列要快。

　　4.2單片機系統程序存儲器（EPROM/E2PROM/Flash）擴展 AT89S51單片機內部有4KB Flash，當程序大于4KB時，就需要擴展程序存儲器。由于AT89S51是基于總線的單片機，因此，作為程序存儲器的芯片首先必須是并行接口的芯片，其次，程序存儲器還須具有系統掉電后信息不會丟失的特性，所以，前面討論的并行接口EPROM、EEPROM、Flash芯片都可以作為程序存儲器。單片機系統中最常見的程序存儲器是用紫外線擦除的27系列EPROM芯片，如27C64（8KB）、27C128（16KB）、27C256（32KB）以及27C512（64KB）等。27系列芯片上一般都有一個小窗口，用于擦除其中的信息，當寫入調試好的程序后，一定要將小窗口用不透明的膠紙?zhí)?，否則，陽光中的紫外線可能會破壞其中的信息；在一些特殊的場合，可能需要系統有在線編程功能，這時就只能用EEPROM和Flash作為程序存儲器。很多廠商都生產E2PROM和Flash芯片，如ATMEL 公司的AT28C64（8KB E2PROM）、AT28C256（32KB E2PROM）以及AT29C256（32KB Flash）、AT29C512（64KB Flash）等。程序存儲器的“片選（/CE）”信號一般都是直接接地，不存在譯碼的問題。單片機系統最多可擴展64KB的外部程序存儲器。

　　單片機擴展程序存儲器，/EA引腳必須接地；由P2口和鎖存器共同組成16位的地址總線；P0為數據總線；/PSEN為控制總線。27C256是一個容量為32KB EPROM芯片，引腳定義如圖5.8（b）所示，它共有28個引腳，分別是：電源（VCC）、數字地（GND）、地址引腳（A14~A0）、數據引腳（O7~O0）、/片選信號（/CE）、輸出允許（/OE）和編程電源Vpp。27C256作為程序存儲器時，其地址引腳A14~A0分別接地址總線的A14~A0；數據引腳D7~D0分別接數據總線的D7~D0；片選信號/CE接地；輸出允許（/OE）接程序選通允許/PSEN。VCC接+5V

　　電源；GND接數字地；Vpp接+5V電源。

單片機外數據存儲器擴展設計技巧

　　1、總體設計思路

　　MCS-8051片內部存儲空間為256 B，有P0、P1、P2、P3 4個I/O端口。實際應用中，其內部存儲空間往往不能滿足需求，常常會在片外進行擴展。有別于經典的擴展方法，這里并沒有用到P2口，僅用P0口和各個存儲器的地址線、數據線連接，組成地址總線和數據總線。同時將PO口的P0.0、P0.1和P0.2這3個端口引到譯碼器件的輸入端，譯碼后作為數據存儲器件的片選擇控制線，與的其他控制端口一起形成控制總線。從而通過數據總線、地址總線和控制總線這3個總線實現單片機片外256 KB數據存儲器的擴展。 單片機的PO口具備地址總線、數據總線及控制線的功能。由軟件來分時傳送地址信號、數據信號和片選擇控制信號。

　　2、硬件接口電路設計

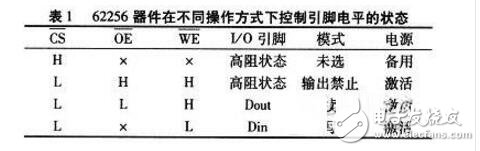

　　MCS-805l與多片62256數據存儲器的擴展電路主要由8片62256型數據存儲器、3片74IS373鎖存器和1片74LS138譯碼器件組成。62 256數據存儲器為32 KB靜態隨機存取存儲器，為片選信號輸入線，為寫選通信號輸入線，為讀選通信號輸人線，A0～A14為地址輸入線，D0～D7為雙向三態數據線。該存儲器件在不同操作方式下控制引腳電平的狀態如表1所示。

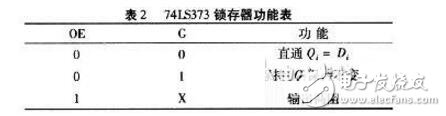

? ? ? ? 74LS373是帶三態緩沖輸出的8D觸發器，OE為使能端，G為控制端。其功能如表2所示。

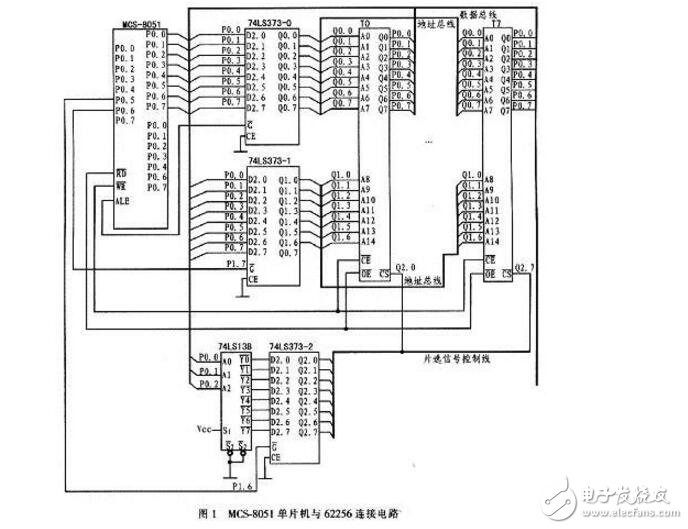

　　機與多片62256數據存儲器的硬件連接電路。單片機的P0口與譯碼器741S138、鎖存器74LS373-0和 74LS373-l的輸入端口相連，用來傳輸?shù)刂沸畔⒑涂刂菩畔?。同時，P0口還與數據存儲器的數據線相連接，用來傳輸數據信息。P1.6接到鎖存器 74LS373-2的控制端G，P1.7接到鎖存器74LS373-1的控制端G，ALE接到鎖存器74LS373-0的控制端上。由此，在P1.6、 P1.7和ALE 3個端口共同作用下，使可實現地址信息和數據信息的分時傳送。T0～T7是8片62256數據存儲器，組成片外256 KB存儲空間。
