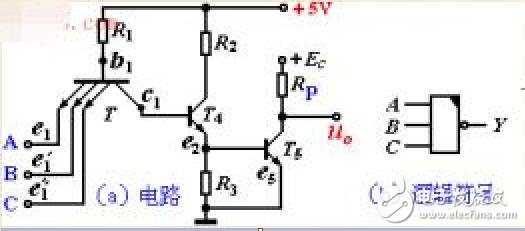

OC門特點：

　　即集電極開路門電路，OD門，即漏極開路門電路，必須外界上拉電阻和電源才能將開關電平作為高低電平用。否則它一般只作為開關大電壓和大電流負載，所以又叫做驅動門電路。

　　輸出端可以實現線與連接；

　　oc門必須外接負載電阻和電源才能正常工作。

　　OD門特點

　　開漏形式的電路有以下幾個特點：

　　利用外部電路的驅動能力，減少IC內部的驅動。 或驅動比芯片電源電壓高的負載。

　　可以將多個開漏輸出的Pin，連接到一條線上。通過一只上拉電阻，在不增加任何器件的情況下，形成“與邏輯”關系。這也是I2C，SMBus等總線 判斷總線占用狀態的原理。如果作為圖騰輸出必須接上拉電阻。接容性負載時，下降延是芯片內的晶體管，是有源驅動，速度較快；上升延是無源的外接電阻，速度慢。如果要求速度高電阻選擇要小，功耗會大。所以負載電阻的選擇要兼顧功耗和速度。

　　可以利用改變上拉電源的電壓，改變傳輸電平。例如加上上拉電阻就可以提供TTL/CMOS電平輸出等。

　　開漏Pin不連接外部的上拉電阻，則只能輸出低電平。一般來說，開漏是用來連接不同電平的器件，匹配電平用的。

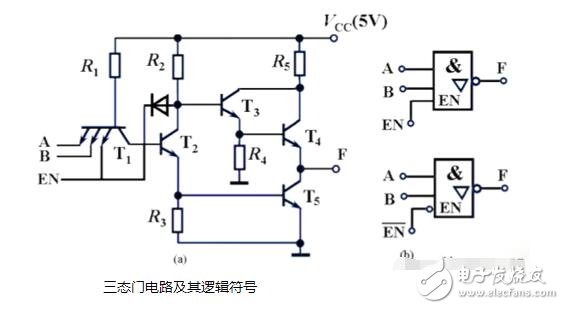

　　TTL三態門特點：

　　TTL與非門電路多余輸入端的處理對于TTL 與非門，只要電路輸入端有低電平輸入，輸出就為高電平．只有輸入端全部為高電平時．輸出才為低電平。根據其邏輯功能．當某輸入端外接高電平時耐其邏輯功能無影響．根據這一特點應采用以下四種方法

　　1、將多余輸入端接高電平．即通過限流電阻與電源相連接。

　　2、根據TTL門電路的輸入特性可知，當外接電阻為大電阻時．其輸入電壓為高電平。這樣可以把多余的輸入端懸空．此時．輸入端相當于外接高電平。

　　3、通過大電阻到地，這也相當于輸入端外接高電平。

　　4、當TTL門電路的工作速度不高．信號源驅動能力較強．多余輸入端也可與使用的輸入端并聯使用。
