? ? ? 穩壓二極管?

　　電池或電池組，是電壓較為平穩的直流電源?；驘o必要實施穩壓控制，但其缺點是供電容量低，使用壽命有局限。交、直流轉換電源中，交流側的波動及負載電流變化，均會引發電壓波動。穩壓控制，凸顯為一個重要的課題。

　　無論多少復雜的穩壓控制電路，基準電壓源電路是一個不可或缺的電路構成部分。輸出變化量與一個不變量（基準電壓）相比較，才能形成控制信號，使變化量回復至可控范圍以內。這如同以“海平面作為海拔零米”做為高度基準單位，才能恒量某物體的高度，是一個道理。失去了“海拔基準”的參照，個別物體的高、低是無法界定和毫無意義的。

? ? ? 穩壓電路

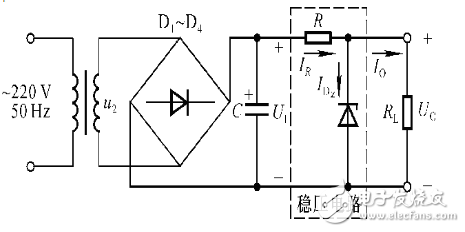

　　基準電壓信號的取得，其最原始電路，即由限流電阻和穩壓二極管構成的簡單穩壓電路，如圖1中的方框圖所示。

　　圖1 簡易R、D穩壓電路

　　圖2 具有電流/功率放大作用的穩壓電路

　　圖中電路中，因穩壓二極管的最大擊穿電流值所限，電路的電流輸出能力極差，因此一般應用中，常采用如圖2所示的，添加電壓跟隨器，以提升電流/功率輸出能力。

?

　　圖1電路中，正確選取限流電阻R的阻值，是使穩壓電路正常工作的前提。在負載電路空載時，使流過穩壓二極管Dz的電流不超過其最大耐受值而損壞；在最大負載時，仍要保障流過Dz的電流超過最小擊穿電流值，仍其仍處于擊穿工作區。從穩壓二極管的安全出發，只要限制其流通電流不超過穩壓二極管最大反向耐受電流，電路元件就不會有損壞的危險。穩壓二極管的正常工作區，是指在一定的流通電流條件下，工作于其反向擊穿狀態下。此時在較大的電流變化區域內，其端電壓變化值是較微小的，甚至可以忽略不計。

　　穩壓二極管代換器件：

　　1）普通二極管（正向?qū)妷海?/p>

　　眾所周知，普通二極管和晶體三極管的發射結，有一個門坎導通電壓，對硅材料器件，此導通電壓約為0.65V左右，隨導通電流的變化，此電壓變化并不是顯著的。因而任何硅材料的普通二極管，均可用作0.6V的穩壓二極管，將其正向壓降作為穩壓值。顯然，因普通二極管的工作電流往往數倍于穩壓二極管的工作電流，代換后，使功率輸出能力增強，穩壓區變寬。若需要2.5V的穩壓管，將3只普通二極管串取即可。

　　純粹采用二極管來代用穩壓管，若所需穩壓值較高，則多只串聯尤為不便。這促使我進一步尋找其它的代換器件。

　　2）發光二極管（正向?qū)妷海?/p>

　　發光二極管的正向?qū)▔航导s1.7~2V之間，1只可以達到3只二極管的串聯值，若需3.5V的穩壓管，將其兩只串聯即能代用了。但要注意發光二極管的工作電流值一般為10~20mA，注意選取R值，使其流過發光二極管的電流不大于20mA。

　　3）晶體三極管的發射結（反向擊穿電壓）

　　這是較為理想的穩壓管替代元件。三極管參數項中，有一項是Vbeo，即發射結反向擊穿電壓值。記得當時，維修當中急需用到6V穩壓管，隨手拿起一只3DG6晶體三極管，在基極串入限流電阻后，施加發射結反向電壓，測得其穩壓值為6V，代替原穩壓管，將設備修復。現在應用最多的是90xx系列晶體管，若需要5V穩壓管，則可用9013的發射結取代。任意一只三極管的發射結，都有一個較為穩壓的擊穿電壓值，因而實際上，晶體三極管，也同時是穩壓二極管代用器件。

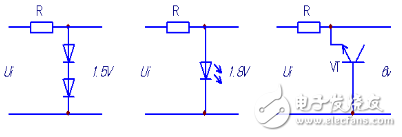

　　圖3 穩壓二極管代用電路

　　4）特定型號的二極管（反向擊穿電壓）

　　有一次故障檢修中，亟需用到110V穩壓二極管，手頭沒有現成的穩壓管，用其它串聯代用，得用到一大嘟嘍兒，不太現實。手頭正有高頻小功率整流二極管1N4148，串聯100k電阻，加入DC500V，一試，IN4148的反向擊穿電壓值，可不正是110V嘛。普通整流二極管，如IN40xx系列，其反向擊穿電壓值VRRM為50V、100V、400V、600V，如果對其反向應用，這簡單就是系列的穩壓二極管啊。

　　如果用心，還可以在其它電子器件中，找到“穩壓二極管”的。

　　串聯穩壓和并聯穩壓及穩壓的實質

　　從穩壓元件Dz或電壓調整元件VT與負載RL關系的不同，可以分為并聯（分流）穩壓電路和串聯（分壓）調穩壓電路，兩路電路形式，如圖4所示。

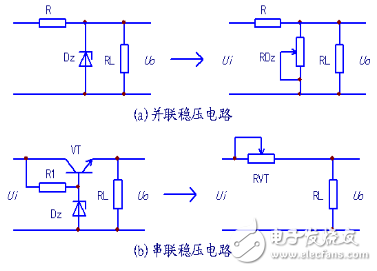

　　圖4 串、并聯穩壓電路

　　影響Uo電壓變化的原因有數種，例如溫度變化等，但其中最關鍵的兩條，即輸入電壓變化和負載電流的變化，影響最為顯著。

　　若將負載電路等效為電阻RL，將穩壓二極管的內阻變化等效為RDz（可變電阻），可以推知其穩壓過程是這樣的：

　　（a）電路為并聯穩壓電路，Dz與RL成并聯分流關系。

　　當RL固定不變，只有輸入電壓變化（例如升高）時，為了維持Uo不變，此時RDz的電阻值往小處變化，對供電電流的分流能力增強，以使Uo回落，保持原值不變；www.diangon.com

　　當輸入電壓不變，負載電阻RL變化時（例如變?。?fù)載電流的增大使Uo有低落的趨勢，此時RDz的電阻值增大，分流減小，使Uo上升至原值。

　?。╞）電路為串聯穩壓電路，VT與RL成串聯關系。

　　僅以輸入電壓不變，負載變化時的穩壓控制過程進行簡要分析。

　　當負載電流上升，亦即RL變小時，顯然，此時RVT的電阻值只有同比例變小，才能維持原分壓值不變；同理，當RL變大時，RVT亦同時按比例變大，才能維持Uo的恒定不變。

　　可見，無論是串聯穩壓或是并聯穩壓，無論是輸入電壓變化或是負載電流變化時，穩壓元件或穩壓調整元件只有做出同步的電阻/電流變化，才能維持輸出Uo不變。穩壓調整元件在此充當?shù)氖强勺?a target="_blank">電阻器的角色。換句話說，是穩壓元件或電壓調整元件同步調整了回路電流的變化，來維持輸出電壓的不變。是利用變流調整來實現的穩壓控制。

　　線性穩壓電路的缺點，是調整元件本身的功耗較大，即存在有端電壓同時又流過大部或全部的負載電流。有時，調整元件本身的功耗會超過負載電路的功耗，致使效率低下。由于這個致使弱點的存在，導致了開關型DC-DC轉換電源的現身，開關電源取代線性電源的時代就要來到了。

　 穩壓二極管的特性

　　穩壓二極管通常是工作在反向擊穿狀態。

　　穩壓二極管的正向特性和普通二極管差不多。

　　其反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。

　　盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。

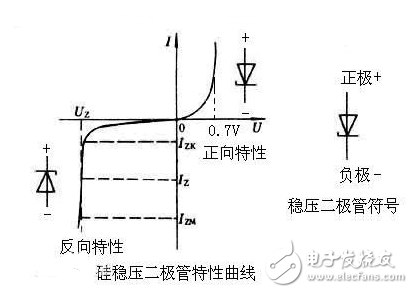

　　下圖為穩壓二極管的伏安特性曲線
