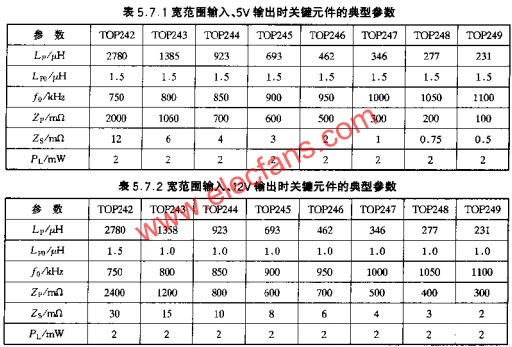

TOPSwitch-GX在寬范圍輸入、輸出為5V或12V時，關鍵元件的典型參數值分別見表5.7.1和表5.7.2,所列數據可供設計開關電源時參考。表中，LP、LPO分別為高頻變壓器初級電廠和初級漏感，F(xiàn)O是次級開路時高頻變壓器的諧振頻率，ZP、ZS依次為初級和次級繞組的交流阻抗，PL為磁心損耗。
TOPSwitch-GX關鍵元件的典型參數值
- TOPSwitch-(32168)
