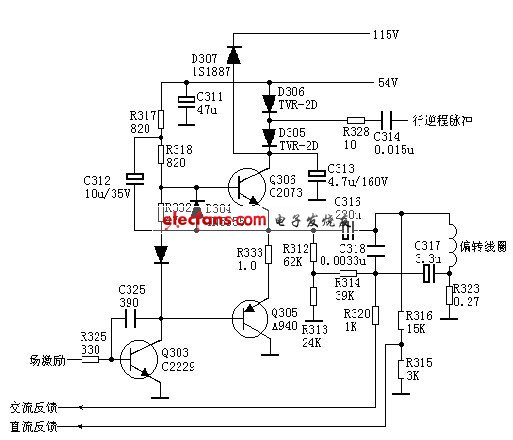

OTL分立元件組成的場輸出電路

該OTL分立元件組成的場輸出電路，在各種品牌機上有著廣泛的應用（一般用在25或25寸以下機器中），盡管電路位號不盡相同，但電路程式是完全相同的，在維修時可作參考。

閱讀全文
