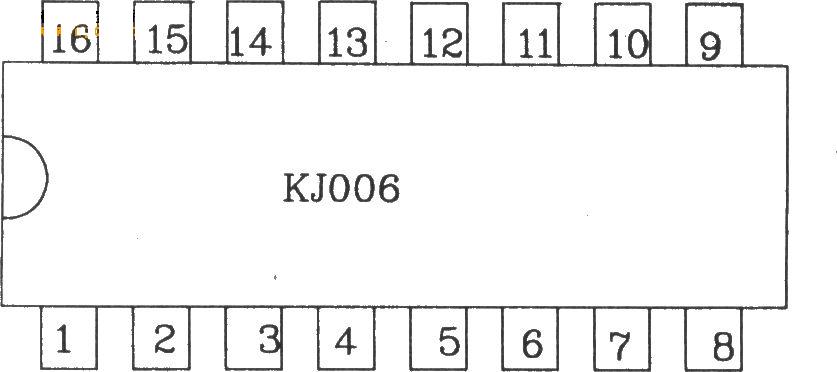

KJ006主要適用于交流供電的雙向可控硅或反并聯可控硅線路的交流相位控制。能由交 流電網直接供電并無需外加同步信號、輸出變壓器和直流工作電源，并且能直接與與可控硅控制極直接耦合觸發。具有鋸齒波線性好、移相范圍寬、控制方式簡單、有交互保護、輸出電流大等優點。是交流調光、調壓的理想器件。同樣也適用于半控或全控橋式線路的相位控制。也可直流供電使用。電參數如下：電源電壓：a．外接直流電壓+15V，允許波動±5％(±10％功能正常)。b．自生直流電源電壓：+(12～15)V。電源電流：≤l2mA。同步電壓：≥l0V(有效值)。同步輸人端允許最大同步電流：6mA(有效值)。移相范圍：≥l70°(同步電壓220V，同步輸入電阻51kΩ)。移相輸入端偏置電流≤l0μA。鋸齒波幅度：≥7～8.5v。輸出脈沖：a．脈沖寬度：l00μs～2ms(通過改變脈寬阻容元件達到)。b．脈沖幅度：>13V(電源電壓l5V時)。C．最大輸出能力：200mA(吸收脈沖電流)。d．輸出反壓：BVceo≥l8V(測試條件：le≤l00ⅣA)。正負半周脈沖相位不均衡度：≤±3°?？煽毓?a target="_blank">檢測端最大輸入電流：6mA(有效值)。KJ006采用雙列直插l6腳封裝，如圖所示:

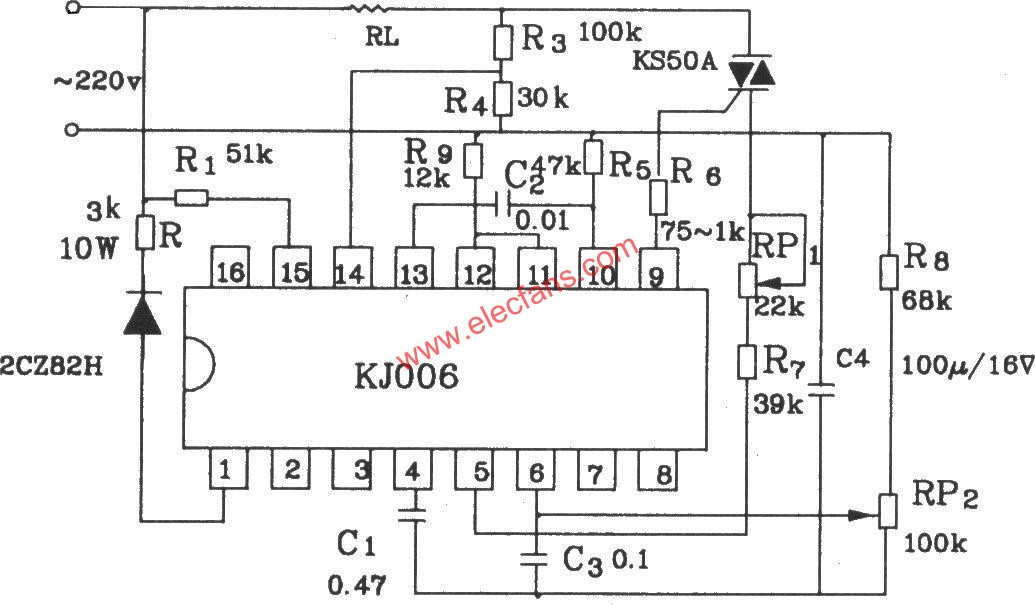

KJ006引腳圖 KJ006是由同步檢波、鋸齒波形成電路、電流綜合比較放大電路、功率放大電路和失交保護電路等部分組成。外電路接線如圖所示。鋸齒波斜率決定于R7、RPl和Cl的數值，對不同的電網電壓，KJ006電路同步限流電阻R，的選擇按下式計算:
