ad574應用電路

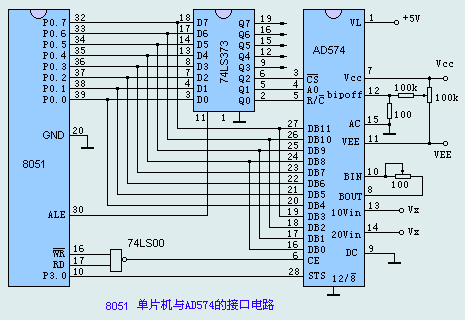

AD574A與8051的接口電路

ad574應用電路

8051單片機與AD574A的接口電路，其中還使用了三態鎖存器74LS373和74LS00與非門電路，邏輯控制信號由( 、和A0)有8051的數據口P0發出，并由三態鎖存器74LS373鎖存到輸出端Q0、Q1和Q2上，用于控制AD574A的工作過程。AD轉換器的數據輸出也通過P0數據總線連至8051，由于我們只使用了8位數據口，12位數據分兩次讀進8051，所以接地。當8051的p3.0查詢到STS端轉換結束信號后，先將轉換后的12位A/D數據的高8位讀進8051，然后再將低4位讀進8051。這里不管AD574A是處在啟動、轉換和輸出結果，使能端CE都必須為1，因此將8051的寫控制線和讀控制線通過與非門74LS00與AD574A的使能端CE相連。

AD574A是美國模擬數字公司（Analog）推出的單片高速12位逐次比較型A/D轉換器，內置雙極性電路構成的混合集成轉換顯片，具有外接元件少，功耗低，精度高等特點，并且具有自動校零和自動極性轉換功能，只需外接少量的阻容件即可構成一個完整的A/D轉換器.

閱讀全文
