74ls192使用說明

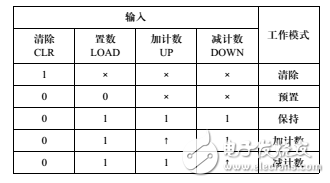

74LS192是同步十進制可逆計數器，具有同步預置數端和異步清零端，可以直接級聯而無需外接電路，借位和進位兩輸出端可級聯遞增計數和遞減計數，使用方便。功能表如下表所示。

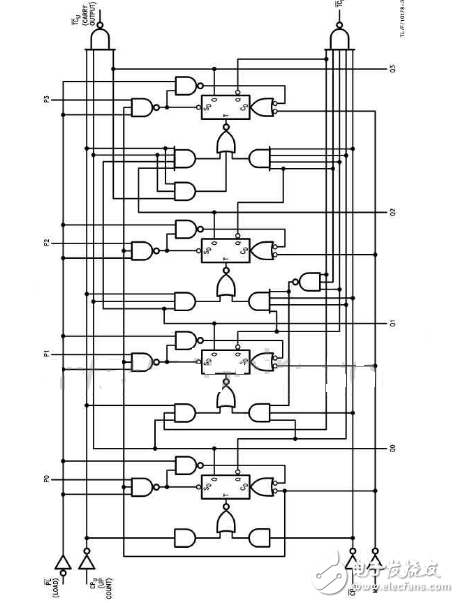

74ls192內部邏輯圖

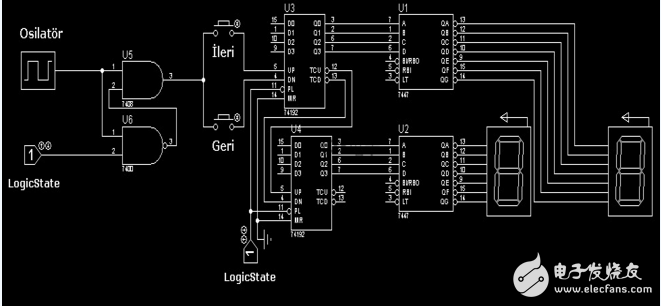

74ls192應用電路

本電路復雜程度為55個等效門。本電路通過同時觸發所有觸發器而提供同步操作，以便在使用控制邏輯結構時，輸出端的變化可相互重合。

本工作方式避免了一般用異步（行波時鐘）計數器所帶來的計數輸出的尖峰脈沖。四個主從觸發器的輸出端，由兩計數（時鐘）輸入之一的“低”到“高”電平的過渡而被觸發。計數方向在其它計數輸入端為“高”時，由脈沖的計數輸入端所定。本電路為全可編程的，當置數輸入為“低”時，把所希望的數據送入數據輸入端上，來把每個輸出端預置到兩電平之一。輸出將符合獨立于計數脈沖的數據輸入的改變。

該特點可使電路以預置輸入而簡單地更改計數長度，用作N模數分頻器（除法器）。清零輸入在加高電平時，迫使所有輸出端為低電平。清零功能獨立于計數輸入和置數輸入。清零、計數和置數等輸入端都是緩沖過的，它降低了驅動的要求，這就可減少為長字所要求的時鐘驅動器數等等。本電路都設計成可被直接級聯而勿需外接電路。借位和進位兩輸出端可級聯遞增計數和遞減計數兩功能。借位輸出在計數器下謚時，產生寬度等于遞減計數輸入的脈沖；同樣，進位輸出在計數器上謚時，產生寬度等于遞加計數輸入的脈沖。
