功率放大器是科研院所的“萬能電源”，它能放大信號又不讓波形走樣，于是各學科都把最“耗電”的實驗交給了它。以下從五個熱門方向，梳理當前研究所用功率放大器正在開展的典型實驗場景，并穿插實際案例，方便一目了然。

圖：功率放大器在納米晶軟磁材料高頻磁特性測量中的應用

一、材料極化與磁學：把微觀“旋轉”變成宏觀信號

鐵電薄膜極化：上位機輸出鋸齒波，經高壓功率放大器放大到±2kV后加在PZT樣品上，測得電滯回線，矯頑場強、剩余極化強度一次到位。

高頻軟磁損耗：用功率放大器驅動納米晶磁環，通過B-H分析儀給出復磁導率頻散曲線，為無線充電磁芯選型提供依據。

二、水聲與超聲：讓“聽不見”的聲音看得見

水下波達角測量：信號源產生40kHz高斯脈沖，功率放大器補足200W峰值，驅動換能器在水槽中形成平面波；激光折射疊加PSD四象限探測器，實現0.1°角度分辨。

聲吶超表面：通過高壓放大器把連續波饋給換能器陣列，再用掃描水聽器記錄異常折射聲壓場，驗證“負折射”超構材料設計。

圖：功率放大器在電容耦合型無線電能傳輸系統中的應用

三、無線電能傳輸：把“空氣”變成導線

在電容耦合WPT實驗中，功率放大器提供300W正弦激勵，保持收發極板間距30cm，實時測量負載電壓隨接地模式變化曲線，從而驗證電路-電磁聯合仿真模型。

四、電磁無損檢測：裂紋的“多頻指紋”

對10mm厚鋼板，功率放大器分別輸出單頻與多頻激勵，驅動交流漏磁探頭掃查；對比發現多頻法可把裂紋角度識別誤差從±15°降到±5°，并可定量給出深度0.5mm以上缺陷的大小。

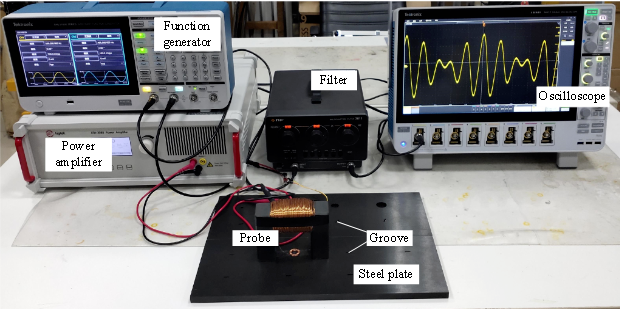

圖：功率放大器在鋼板表面缺陷及交流漏磁測試中的應用

五、生物醫學：從細胞膜穿孔到神經調控

聚焦超聲血腦屏障開啟：射頻功率放大器驅動超聲換能器，配合微泡造影劑，實現大鼠靶向腦區可逆開孔，提升化療藥物遞送效率。

光遺傳學LED驅動：直流-寬帶功率放大器將任意波形發生器輸出的信號提升，精確驅動植入式μLED，完成對神經元毫秒級光刺激。

圖：ATA-300/3000系列功率放大器指標參數

從原子尺度到海洋尺度，從納秒脈沖到穩態連續波，功率放大器已成為現代科研的“能量接口”。
