LM26001 是一款開關穩壓器，專為滿足具有待機模式的應用的高效要求而設計。該器件具有低電流休眠模式，可在輕負載條件下保持效率，并具有電流模式控制，可在寬輸入電壓范圍內進行精確調節。在關斷模式下，靜態電流通常降至 10 μA，在睡眠模式下低于 40 μA。強制 PWM 模式也可用于禁用睡眠模式。

LM26001 可通過內部 N 通道開關提供高達 1.5 A 的連續負載電流和固定電流限制。該器件具有 4.0 V 至 38 V 的寬輸入電壓范圍，在線路瞬變期間可在低至 3 V 的輸入電壓下工作。
*附件：lm26001.pdf

工作頻率可通過單個電阻器在 150 kHz 至 500 kHz 范圍內調節，并且可以與外部時鐘同步。

其他特性包括電源正常、可調軟啟動、使能引腳、輸入欠壓保護和用于減少元件數量的內部自舉二極管。

特性

• LM26001-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品（–40°C 至 +125°C 工作結溫）
• 高效休眠模式
• 睡眠模式下 40μA 典型 Iq
• 關斷模式下 10μA 典型 Iq
• 3.0V 最小輸入電壓
• 4.0V 至 38V 連續輸入范圍
• 1.5% 基準精度
• 逐周期電流限制
• 可調頻率（150 kHz 至 500 kHz）
• 可同步至外部時鐘
• 電源良好標志
• 強制 PWM 功能
• 可調軟啟動
• HTSSOP-16 裸露焊盤封裝
• 熱關斷

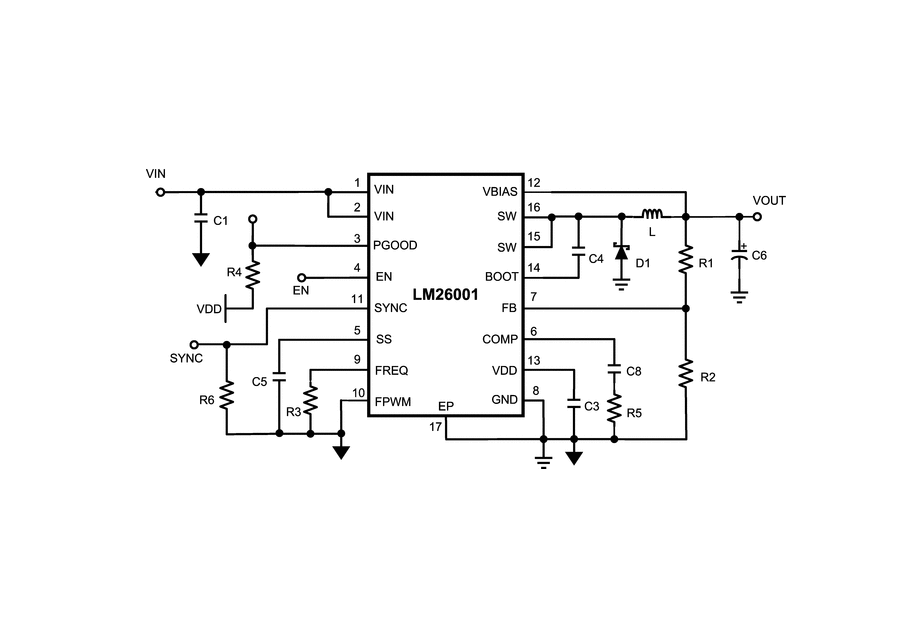

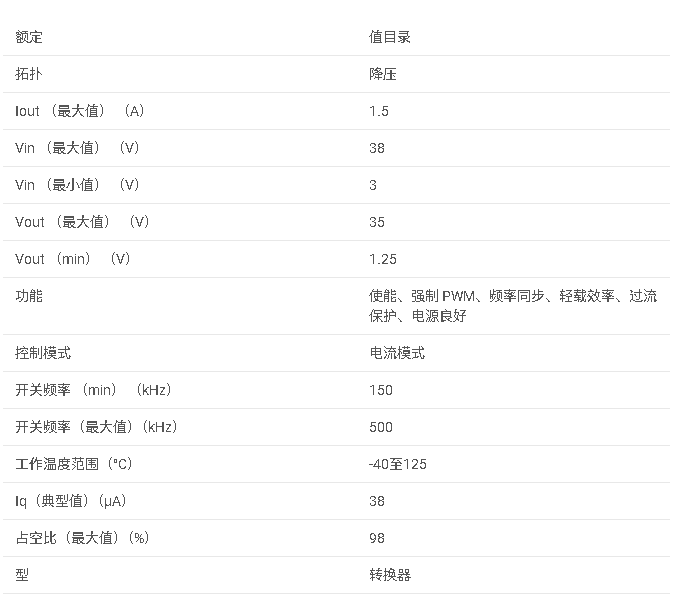

參數

方框圖

?1. 產品概述?
LM26001/LM26001-Q1是德州儀器（TI）推出的高效降壓開關穩壓器，專為具有待機模式的應用設計，支持4V至38V寬輸入電壓范圍，輸出電流高達1.5A。關鍵特性包括：

• ?高效睡眠模式?：靜態電流低至40μA（睡眠模式）和10μA（關機模式）。
• ?高精度?：參考電壓精度±1.5%，支持150kHz至500kHz可調頻率。
• ?汽車級認證?：LM26001-Q1符合AEC-Q100 Grade 1標準（-40°C至+125°C）。

?2. 核心功能?

• ?電流模式控制?：提供優異的線性和負載調節性能，支持逐周期電流限制。
• ?睡眠模式優化?：輕載時自動切換至低功耗狀態，通過FB引腳電壓閾值控制喚醒。
• ?同步與頻率調整?：可通過外部電阻調節頻率，或通過SYNC引腳同步至外部時鐘。
• ?保護機制?：包括熱關斷、輸入欠壓鎖定（UVLO）、短路頻率折返保護。

?3. 典型應用?

• ?汽車電子?：車載信息娛樂系統、儀表盤電源。
• ?電池供電設備?：家用網關、機頂盒待機電源。
• ?工業應用?：需高效降壓的嵌入式系統。

?4. 引腳與封裝?

• ?HTSSOP-16封裝?：帶裸露焊盤（EP），優化散熱。
• ?關鍵引腳?：
  • ?VIN?（電源輸入）、?SW?（開關節點）、?FB?（反饋電壓）、?EN?（使能控制）。
  • ?VBIAS?：外接偏置電壓可提升效率（>3V時自動切換）。

?5. 設計要點?

• ?電感選擇?：建議紋波電流低于負載電流的40%，峰值電流需低于1.85A（最小限流值）。
• ?補償網絡?：需根據輸出電容ESR和負載瞬態需求設計（如C8/R5/C9）。

?6. 布局與散熱?

• ?PCB布局?：優先減小開關節點面積，輸入電容靠近VIN引腳，獨立信號地平面。

?7. 文檔支持?

• 包含完整電氣特性、典型應用電路、熱性能曲線及封裝尺寸圖。
• 相關設計指南：AN-1229（PCB布局）、SPRA953（熱指標分析）。
