TL2575 和 TL2575HV 器件提供集成電路中降壓（降壓）開關穩壓器所需的所有有源功能。它們需要 4 到 6 個外部組件才能運行。它們接受高達 60 V 的寬輸入電壓范圍 （TL2575-HV），并提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓或可調輸出版本。TL2575 和 TL2575HV 器件具有一個集成開關，能夠提供 1 A 的負載電流，具有出色的線路和負載調節能力。該器件還提供內部頻率補償、固定頻率振蕩器、逐周期電流限制和熱關斷功能。此外，可通過外部 ON/OFF 引腳進行手動停機。
*附件：tl2575-15.pdf

特性

• 固定 3.3V、5V、12V 和 15V 選項，在線路、負載和溫度條件下具有 ±5% 的調節（最大值）
• 可調選項，范圍為 1.23 V 至 37 V（HV 版本為 57 V），在線路、負載和溫度條件下具有 ±4% 的調節率（最大值）
• 額定 1A 輸出電流
• 寬輸入電壓范圍
  • 4.75 V 至 40 V（HV 版本為 60 V）
• 僅需 4 個外部元件（固定版本），并使用現成的標準電感器
• 52 kHz（典型值）固定頻率內部振蕩器
• TTL 關斷功能，待機電流為 50μA（典型值）
• 高效率
  • 高達 88%（典型值）
• 熱關斷和限流保護，具有逐周期限流功能

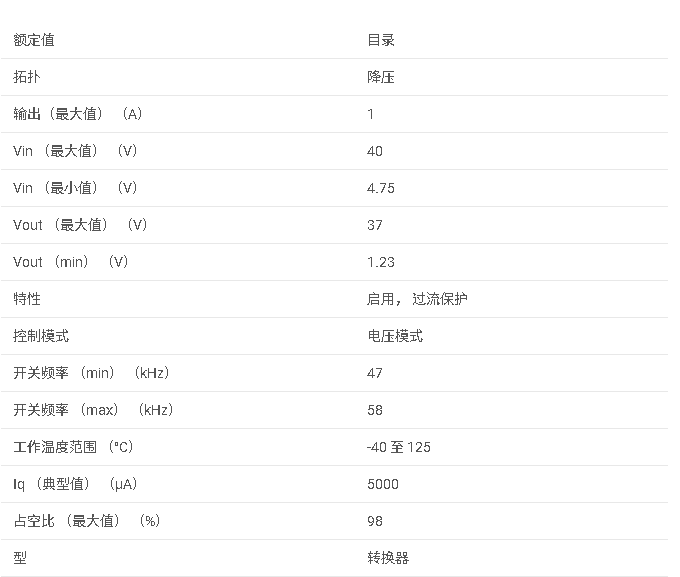

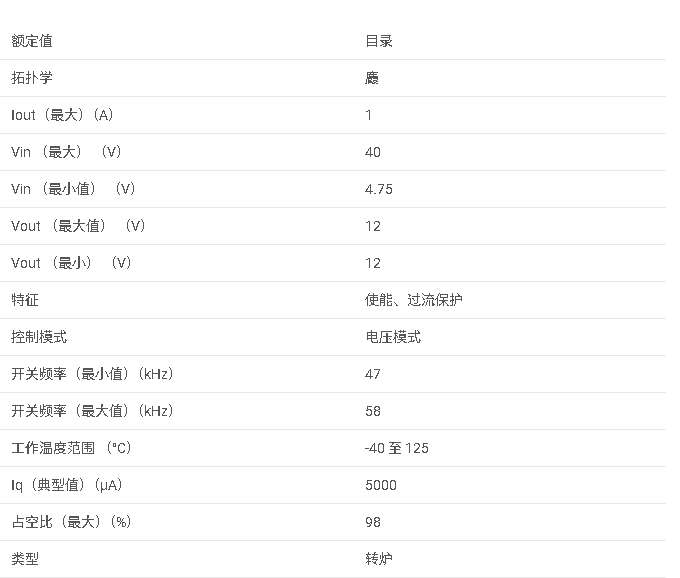

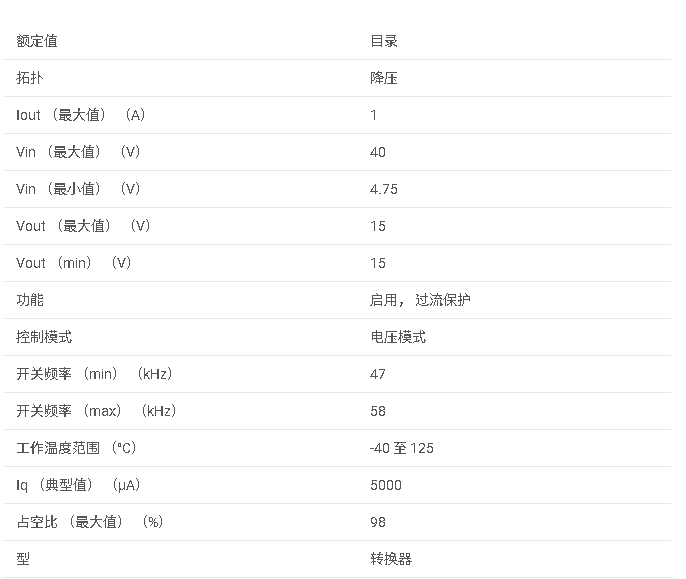

參數

1. 產品概述?
TL2575/TL2575HV是德州儀器（TI）推出的集成式降壓開關穩壓器，適用于寬輸入電壓范圍（TL2575: 4.75-40V；TL2575HV: 4.75-60V），提供固定輸出（3.3V/5V/12V/15V）和可調輸出（1.23V-37V/57V）版本，最大負載電流1A。其核心特點包括：

• ?高效率?：典型值達88%，減少散熱需求。
• ?簡化設計?：僅需4-6個外部元件，支持標準電感。
• ?保護功能?：熱關斷、逐周期電流限制及手動關斷（通過ON/OFF引腳）。

?2. 關鍵特性?

• ?固定頻率振蕩器?：52kHz（典型值）。
• ?低待機電流?：關斷模式下僅50μA（典型值）。
• ?高精度?：固定輸出±5%調節，可調輸出±4%調節。
• ?封裝選項?：TO-263（5引腳）、TO-220（5引腳）、PDIP（16引腳）。

?3. 應用場景?

• 降壓（Buck）及反相降壓-升壓電源。
• 電機驅動、樓宇自動化。
• 電網基礎設施與工業控制。

?4. 設計要點?

• ? 輸入電容（CIN） ?：≥47μF電解電容，靠近穩壓器以抑制噪聲。
• ? 輸出電容（COUT） ?：推薦100-470μF低ESR鋁電解電容，電壓額定值≥1.5×VOUT。
• ?續流二極管?：需選用快恢復或肖特基二極管（如1N582x系列）。
• ?電感選擇?：根據負載電流和輸入電壓選擇連續/斷續模式，推薦標準電感（如330μH）。

?5. 典型電路?

• ?固定輸出?：反饋引腳（FEEDBACK）直接連接輸出。
• ?可調輸出?：通過電阻分壓網絡（R1/R2）設置電壓，公式：
  VOUT=1.23V×(1+R2R1)VOUT ? =1.23V**×(1+R1R2?**)

?6. 安全與認證?

• ?絕對最大額定值?：TL2575HV支持60V輸入，150℃結溫。
• ?ESD防護?：符合JEDEC JS-001（HBM）和JESD22-C101（CDM）標準。

?7. 文檔支持?

• 包含詳細電氣特性、熱參數、封裝尺寸及訂購信息。
• 提供典型應用電路、布局指南及測試波形圖。
