TPS6242x 器件是一款同步雙通道降壓 DC-DC 轉換器。它提供了兩個 獨立的輸出電壓軌由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電。設備 也適用于在標準 3.3V 或 5V 電壓軌上運行。

TPS6242x 的輸入電壓范圍為 2.5 V 至 6 V，是電池供電的理想選擇 便攜式應用，如智能手機、PDA 和其他便攜式設備。
*附件：tps62420.pdf

使用 EasyScale? 串行接口，可以在以下期間修改輸出電壓 操作。因此，它支持低功耗 DSP 和處理器的動態電壓縮放。

TPS6242x 以 2.25MHz 固定開關頻率工作并進入省電模式 在輕負載電流下運行，可在整個負載電流范圍內保持高效率。 對于低噪聲應用，可以通過拉動 MODE/DATA引腳高電平。在關斷模式下，電流消耗降低至1.2 μA。設備 允許使用小型電感器和電容器來實現較小的解決方案尺寸。

TPS6242x 在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 可用 采用 10 引腳無引腳封裝（3 mm × 3 mm VSON）

特性

• 高效率高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 600 mA 和 1000 mA
• 0.6 V 至 V 的可調輸出電壓在
• 引腳可選輸出電壓支持簡單的
  動態電壓縮放
• 可選的 EasyScale 單引腳串行接口，用于
  動態輸出電壓調節
• 輕負載電流下的省電模式
• 180°異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個
  轉換器的典型靜態電流為32 μA
• 100% 占空比，實現最低壓差
• 采用 10 引腳 VSON（3 mm × 3 mm）封裝

參數

方框圖

?1. 產品概述?

• ?型號?：TPS62420（可調輸出）、TPS62421（固定輸出）
• ?封裝?：3mm×3mm VSON-10引腳
• ?特性?：
  • 雙通道同步降壓DC-DC轉換器，輸入電壓2.5V至6V
  • 輸出電流：600mA（通道1）、1000mA（通道2）
  • 開關頻率2.25MHz，效率高達95%
  • 支持動態電壓調節（EasyScale?接口）
  • 輕載時自動切換至PFM模式以提升效率

?2. 關鍵功能?

• ?動態電壓調節?：
  • 通過DEF_1引腳（TPS62420為模擬輸入，TPS62421為數字輸入）或EasyScale?接口調整輸出電壓。
  • TPS62421默認輸出電壓：1.2V（DEF_1=低）或1.8V（DEF_1=高）。
• ?工作模式?：
  • ?PWM模式?：全負載范圍固定頻率，適用于低噪聲應用。
  • ?PFM模式?（輕載）：自動切換以降低功耗，輸出電壓精度±1.5%。
• ?保護機制?：
  • 過流保護、熱關斷（150°C）、欠壓鎖定（UVLO）。

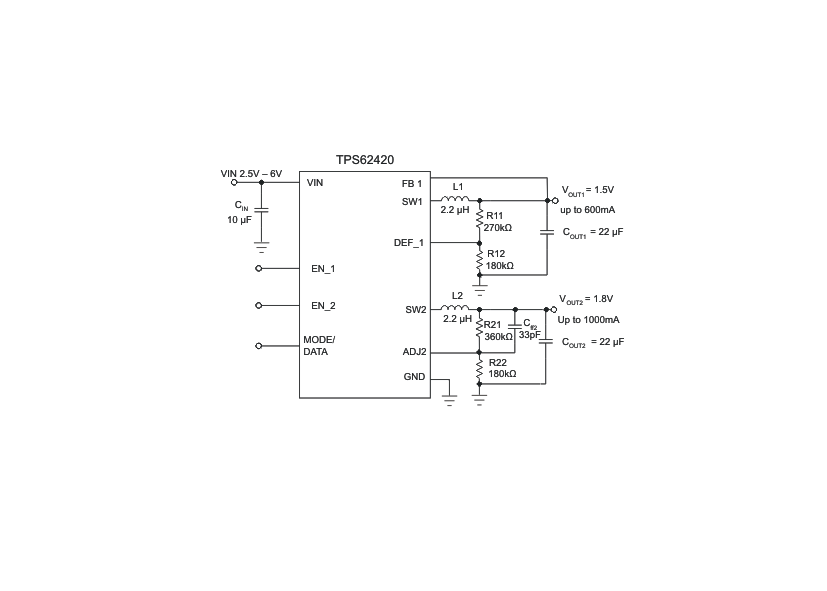

?3. 典型應用電路?

• ?TPS62420?：外部電阻網絡設定輸出電壓（0.6V至VIN），需連接FB1和ADJ2引腳。
• ?TPS62421?：固定輸出（1.2V/1.8V），ADJ2引腳直接連接至VOUT2。
• ?布局建議?：
  • 輸入/輸出電容靠近IC，低阻抗接地，信號線與功率走線隔離。

?4. 性能參數?

• ?效率?：
  • 1.8V輸出時，輕載效率>90%（PFM模式），滿載效率>85%（PWM模式）。
• ?瞬態響應?：
  • 負載階躍變化（如60mA→540mA）下輸出電壓波動<50mV。

?5. 設計支持?

• ?外部元件選型?：
  • 電感：2.2μH至4.7μH（推薦Coilcraft LPS3010）。
  • 輸出電容：10μF至22μF陶瓷電容（X7R/X5R材質）。
• ?接口協議?：EasyScale?單線串行接口，支持1.7kbps至160kbps速率。

?6. 文檔結構?

• 包含特性描述、引腳定義、電氣特性、典型應用電路、布局指南及寄存器映射表（用于EasyScale?編程）。

?7. 目標應用?

• 智能手機、PDA、便攜式媒體播放器、數字相機等電池供電設備。
