      Texas Instruments xWRL1432BOOST-BSD 評估板數據手冊

      科技觀察員 ? 2025-07-21 14:25 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments xWRL1432BOOST-BSD評估板是易于使用的77GHz mmWave傳感器評估套件，基于xWRL1432器件，該器件具有板載ROGERS RO3003高性能天線。該電路板可通過USB接口訪問點云數據和電源。xWRL1432BOOST-BSD支持與DCA1000EVM開發套件直接連接。它還有一個用于汽車應用的12V操作TCAN4550。

      數據手冊：*附件：Texas Instruments xWRL1432BOOST-BSD 評估板數據手冊.pdf

      該套件由mmWave工具、演示和軟件提供支持，包括mmWave Software Development K和TI Code Composer Studio（CCS）?？梢允褂酶郊影鍋韺崿F(xiàn)其他功能。例如，DCA1000EVM可以訪問傳感器的原始ADC數據采集。板載XDS110可通過TI的CCS進行軟件開發。xWRL1432BOOST-BSD可與MCU LaunchPad?開發套件生態系統連接。

      特性

      • 76 GHz至81 GHz毫米波傳感器
      • 基于ROGERS RO3003的PCB基底面
      • 三根接收（RX）天線和兩根發射（TX）天線，方位視場角（FoV）為90°，仰角視場角為20°
      • USB供電的分立式DC/DC電源管理解決方案，具有板載功耗監控功能
      • 主機控制接口支持60針高速接口，可與DCA1000和MCU LaunchPad?開發套件生態系統直接連接
      • 12V操作TCAN4550用于汽車應用

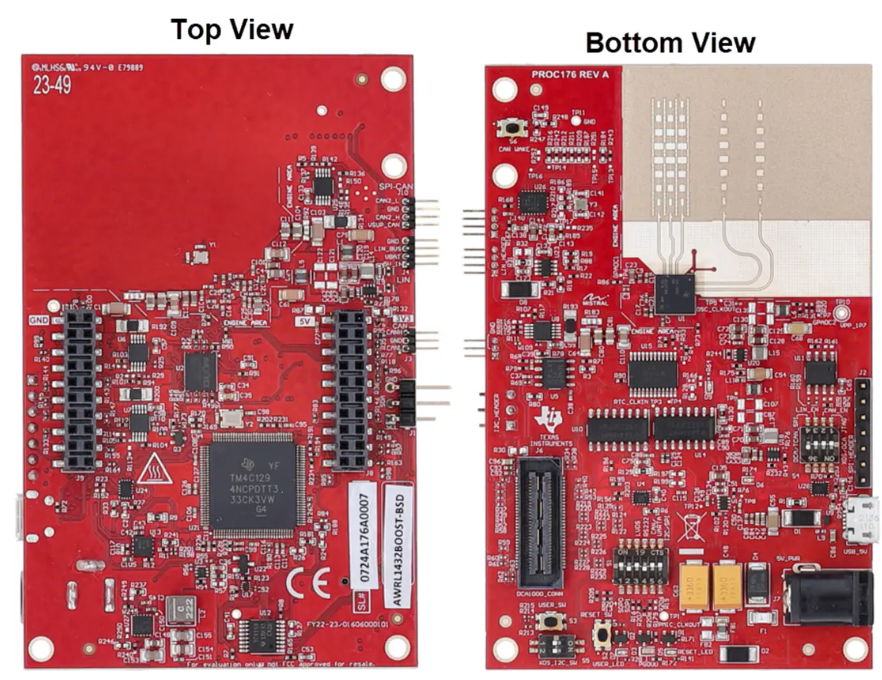

      AWRL1432BOOST-BSD評估板布局
