昂科技術作為芯片燒錄領域的領導者，在其新版燒錄軟件發布之際，宣布擴展了兼容芯片型號列表。新增型號包含了意法半導體的超低功耗微控制器STM32L476RCT。目前，該芯片已獲得昂科通用燒錄平臺AP8000的支持。
STM32L476RCT為超低功耗微控制器，基于工作頻率可達80MHz的高性能Arm? Cortex?-M4 32位RISC內核。Cortex-M4內核帶有單精度浮點運算單元(FPU)，支持所有Arm?單精度數據處理指令和數據類型。它還具備一組完整的DSP指令和用于增強應用安全性的存儲器保護單元 (MPU)。
STM32L476RCT內嵌高速存儲器（高達1MB的Flash存儲器、高達128KB的SRAM）、1個用于靜態存儲器的靈活外部存儲控制器 (FSMC)（適用于封裝的引腳數量至少為100的器件）、1個Quad SPI Flash存儲器接口（各種封裝規格均提供），以及大量增強型I/O和外設，這些I/O和外設連接至2條APB總線、2條AHB總線和32位多AHB總線矩陣。
STM32L476RCT還為嵌入式Flash存儲器和SRAM嵌入了多種保護機制，分別是：讀保護、寫保護、專有代碼讀保護和防火墻。
這些器件帶有多達3個快速12位ADC (5 Msps)、2個比較器、2個運算放大器、2個DAC通道、1個內部電壓參考緩沖器、1個低功耗RTC、2個通用32位定時器、2個電機控制專用16位PWM定時器、7個通用16位定時器以及2個16位低功耗定時器。這些器件支持4個數字濾波器，用于外部Sigma-Delta調制器 (DFSDM)。
此外，還提供多達24個電容感應通道。它們還內嵌帶內部升壓轉換器的8×40或4×44 LCD驅動器。
此外，還具備標準和高級通信接口。
STM32L476RCT的工作溫度范圍為-40°C至+85°C（+105°C結溫）、-40°C至+105°C（+125°C結溫）和-40°C至+125°C（+130°C結溫）；當使用內部LDO穩壓器時，VDD電源電壓范圍為1.71V至3.6V，當使用外部SMPS電源時，VDD12電源電壓范圍為1.05V至1.32V。這些器件均提供一套全面的節能模式，可輕松實現低功耗應用設計。
同時支持使用一些獨立電源：ADC、DAC、OPAMP和比較器的模擬獨立電源輸入，USB的3.3 V專用電源輸入，多達14個I/O能夠以低至1.08 V的電壓獨立供電。VBAT輸入支持備份RTC和備份寄存器。連接到外部SMPS時，可使用專用VDD12電源繞過內部LDO穩壓器。
STM32L476RCT提供了引腳數量從64到144的6種封裝選項。

STM32L476RCT

功能
? FlexPowerControl確保超低功耗
– 1.71V至3.6V供電范圍
– 溫度范圍：-40°C至85°C/105°C/125°C
– 300nA，VBAT模式：為RTC和32x32位備份寄存器供電
– 30nA，關斷模式（5個喚醒引腳）
– 120nA，待機模式（5個喚醒引腳）
– 420nA，待機模式（使用RTC）
– 停止2模式下1.1μA，帶RTC時1.4μA
– 運行模式下100μA/MHz（LDO模式）
– 運行模式下39μA/MHz（@3.3V SMPS模式）
– 批采集模式 (BAM)
– 從停止模式喚醒時間為4μs
– 欠壓復位 (BOR)
– 互連矩陣
? 內核：Arm?32位Cortex?-M4 CPU+FPU，自適應實時加速器（ART加速器 (ART Accelerator?)）可實現從Flash存儲器執行時零等待，頻率高達80MHz，MPU，100DMIPS，支持DSP指令
? 性能基準
1.25DMIPS/MHz (Drystone 2.1)
– 273.55 CoreMark?(3.42 CoreMark/MHz@80MHz)
? 能耗基準
– ULPMark? CP得分294
– ULPMark? PP得分106
? 時鐘源
– 4MHz至48MHz晶振
– 32kHz晶振，用于RTC(LSE)
– 內置經工廠調校的16MHz RC振蕩器(±1%)
– 內部低功耗32kHz RC(±5%)
– 內部多速 (100kHz-48MHz) 振蕩器，由LSE自動調整（精度高于±0.25 %）
– 3 PLL，用于系統時鐘、USB、音頻、ADC
? 高速I/O多達114個、最大耐壓為5V；多達14個I/O、帶獨立電源，最低電壓1.08V
? RTC，帶硬件日歷、警報和校準
? 帶升壓轉換器的8×40或4×44 LCD
? 多達24個電容感應通道：支持觸鍵、線性和旋轉觸摸傳感器
? 16個定時器：2個16位高級電機控制定時器、2個32位和5個16位通用定時器、2個16位基本定時器、2個低功耗16位定時器（停止模式下可用）、2個看門狗定時器、1個SysTick系統定時器
? 存儲器
– 高達1MB的Flash存儲器，支持2個存儲區同步讀寫和專有代碼讀保護功能
– 高達128KB的SRAM，其中32 KB支持硬件奇偶校驗
– 外部存儲器接口，用于支持SRAM、PSRAM、NOR和NAND存儲器的靜態存儲器
– Quad SPI存儲器接口
? 4個數字濾波器，用于Sigma-Delta調制器
? 豐富的模擬外設（獨立供電）
– 3個12位ADC (5 Msps)，高達16位ADC（支持硬件過采樣），200 μA/Msps
– 2個12位DAC輸出通道、低功耗采樣及保持電路
– 2個帶內置PGA的運放
– 2個超低功耗比較器
? 20個通信接口
– USB OTG 2.0全速、LPM和BCD
– 2個SAI（串行音頻接口）
– 3個I2C FM+(1Mb/s)，SMBus/PMBus
– 5個USART（ISO 7816，LIN，IrDA，調制解調器）
– 1個LPUART（停止2喚醒）
– 3個SPI（和1個Quad SPI）
– CAN接口（2.0B主動式）和SDMMC接口
– SWPMI（單線協議主接口）
– IRTIM（紅外接口）
? 14通道DMA控制器
? 真隨機數發生器
? CRC計算單元，96位唯一ID
? 開發支持：串行線調試 (SWD)、JTAG、嵌入式跟蹤宏單元 (Embedded Trace Macrocell?)
? 所有封裝均符合ECOPACK2?標準

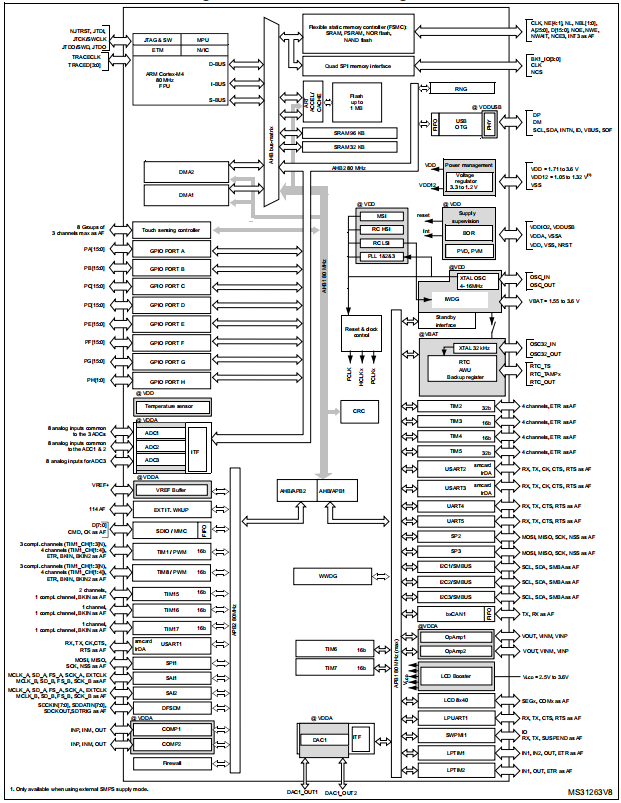

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋意法半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋MXIC, ABLIC, Geehy, NAVINFO, Silan等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
