在功率電子領(lǐng)域，碳化硅(SiC)技術(shù)正逐步取代傳統(tǒng)硅基器件。作為寬禁帶半導(dǎo)體的代表，SiC二極管憑借其物理特性在多方面實(shí)現(xiàn)了性能突破。

寬禁帶半導(dǎo)體材料碳禁帶寬度(SiC：3.2eV vs Si：1.1eV)帶來的物理特性突破，使碳化硅二極管在功率電子領(lǐng)域展現(xiàn)出革命性優(yōu)勢(shì)。本文從半導(dǎo)體物理層面解析其技術(shù)原理。

材料特性驅(qū)動(dòng)的根本優(yōu)勢(shì)

空間壓縮效應(yīng)

SiC介電擊穿場(chǎng)強(qiáng)(2.8MV/cm)達(dá)硅的10倍，使同等1200V耐壓器件漂移層厚度縮減至硅器件的1/10。以典型1200V/20A器件為例：

R_{on,sp} = \frac{4V_B^2}{\varepsilon_s \mu_n E_C^3}

公式顯示比導(dǎo)通電阻與擊穿場(chǎng)強(qiáng)立方成反比，理論值SiC比硅低300倍，實(shí)測(cè)商用器件已達(dá)5-10倍優(yōu)勢(shì)。

2.熱管理躍遷

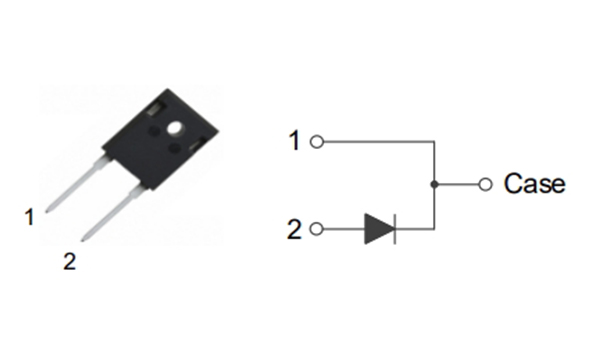

SiC晶格聲子傳播速率優(yōu)勢(shì)(3.5W/mK vs Si 1.5W/mK)使熱阻降低65%。實(shí)驗(yàn)數(shù)據(jù)顯示，相同TO-247封裝下：

· 硅二極管最大功耗：110W @ Tc=100℃

· SiC二極管：280W @ Tc=150℃

熱穩(wěn)定性邊界擴(kuò)展2.5倍。

開關(guān)動(dòng)態(tài)特性突破

參數(shù)硅FRDSiC SBD改善幅度

反向恢復(fù)時(shí)間(trr)35-100ns<20ns5×

恢復(fù)電荷(Qrr)0.8-2μC0.05-0.15μC15×

開關(guān)損耗(Esw)120μJ/cycle25μJ/cycle4.8×

物理本質(zhì)：SiC肖特基二極管單極導(dǎo)電機(jī)制消除少子存儲(chǔ)效應(yīng)。實(shí)測(cè)某量產(chǎn)器件(如Power Master eSiC系列)在175℃結(jié)溫下Qrr波動(dòng)<±3%，而硅FRD在同等溫變范圍波動(dòng)達(dá)+300%。

系統(tǒng)級(jí)增益驗(yàn)證

1.PFC電路能效提升

在3kW交錯(cuò)PFC測(cè)試平臺(tái)(fsw=65kHz)：

· 硅方案：98.2%峰值效率

· SiC方案：99.1%峰值效率

年運(yùn)行損耗降低18kWh(按24/7工況)

2.并聯(lián)安全性

SiC正向壓降正溫度系數(shù)(+1.8mV/℃)實(shí)現(xiàn)天然均流。實(shí)驗(yàn)顯示四并聯(lián)1200V/30A模塊在ΔT=80℃工況下電流不均衡度<5%，無需額外均流電路。

3.EMI頻譜優(yōu)化

對(duì)比測(cè)試表明，SiC二極管在30-100MHz頻段輻射噪聲降低12dBμV/m，主因：

· di/dt斜率降低至2A/ns(硅FRD：8A/ns)

· 消除反向恢復(fù)電流震蕩諧波

技術(shù)演進(jìn)方向

當(dāng)前商用SiC肖特基二極管仍在突破：

· 高壓領(lǐng)域：1700V及以上規(guī)格VF仍比硅FRD高0.3-0.5V

· 成本結(jié)構(gòu)：晶圓缺陷密度需降至<0.5/cm2(當(dāng)前：1-2/cm2)

工業(yè)應(yīng)用表明，采用先進(jìn)勢(shì)壘控制技術(shù)(如Power Master eSiC采用的梯度肖特基接觸)可將1200V器件VF控制在1.55V@25℃/20A，同時(shí)保持175℃穩(wěn)定運(yùn)行。

實(shí)測(cè)數(shù)據(jù)顯示，在新能源發(fā)電、電動(dòng)汽車電驅(qū)等場(chǎng)景，采用成熟SiC二極管方案可使系統(tǒng)功率密度提升35%以上，生命周期總損耗降低19-27%。該技術(shù)路線將持續(xù)推動(dòng)電力電子裝置向高效高密方向演進(jìn)。
