“9.0.3 的小版本更新中增加一個非常實用的功能：直接導入 Altium 的工程，省去了分別導入原理圖和 PCB 的麻煩。”

從 8.0 開始，KiCad 就支持 Altium 文件的導入，且直接支持二進制 *.schdoc, *.pcbdoc 的導入。后續版本也支持了 Altium ascii 格式的導入。但美中不足的不是，需要分開導入原理圖、PCB，無法對整個 Project 進行操作。

近期發布的 9.0.3 版本，解決了這一問題：現在，您可以直接導入 Altium 的 *.prjpcb 工程，一次性解決原理圖和 PCB 的導入。

如何操作？

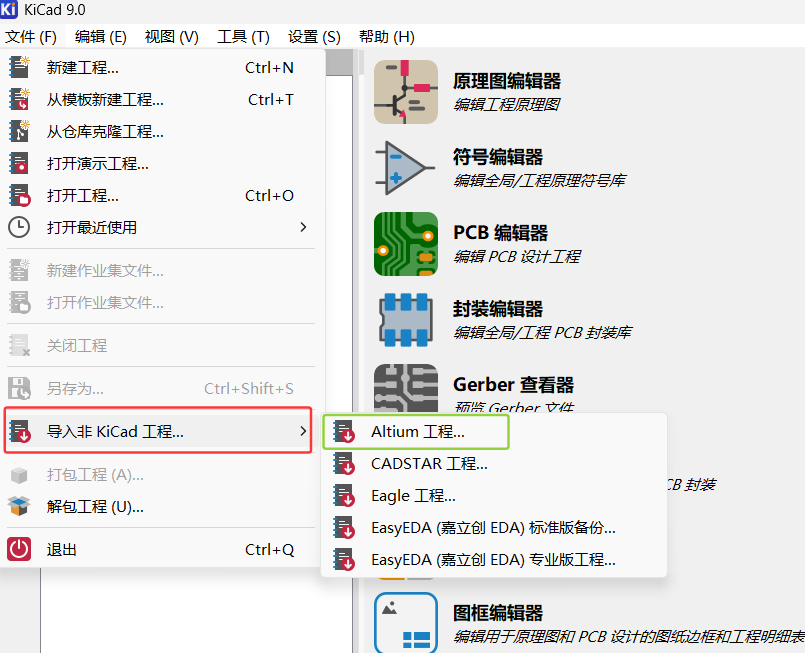

打開 KiCad，點擊 “文件->導入非KiCad工程...->Altium工程...”

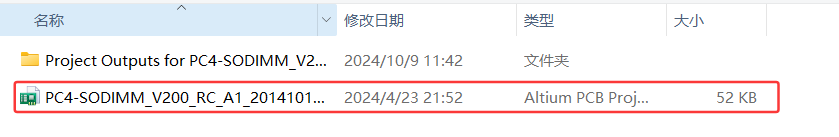

選擇目標 Altium 工程，確認即可。

創建目標文件夾后繼續。

導入器會依次進行以下操作：

• 創建一個新的 KiCad 工程

• 轉換提取原理圖符號庫

• 導入 KiCad 原理圖

• 導入 KiCad PCB

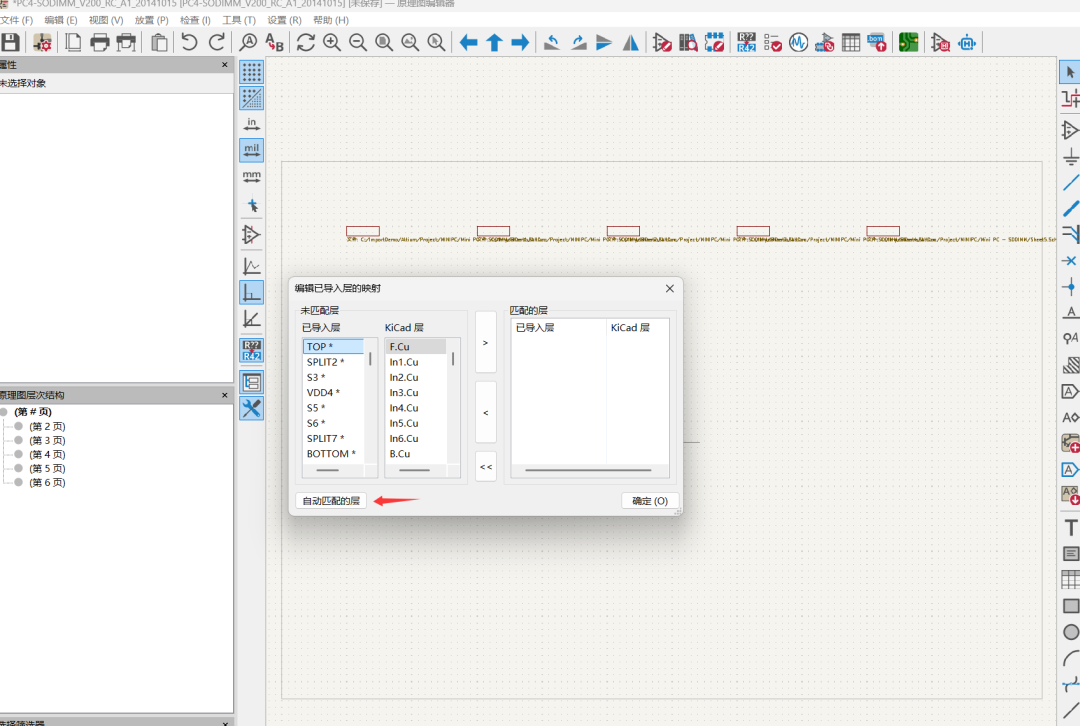

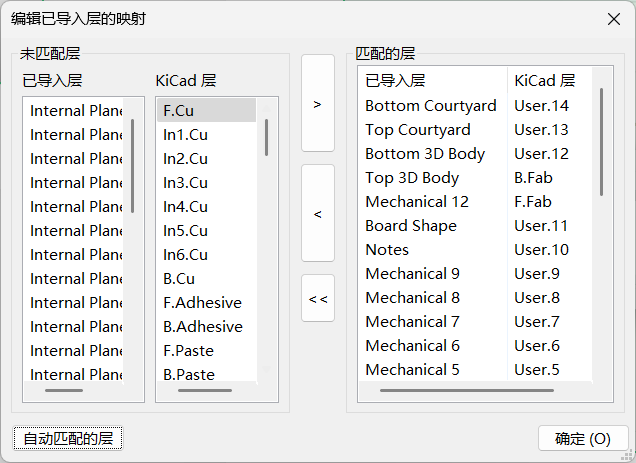

原理圖導入完畢后，會彈出一個對話框，要求您映射 Altium 到 KiCad 的層，一般選擇自動匹配即可：

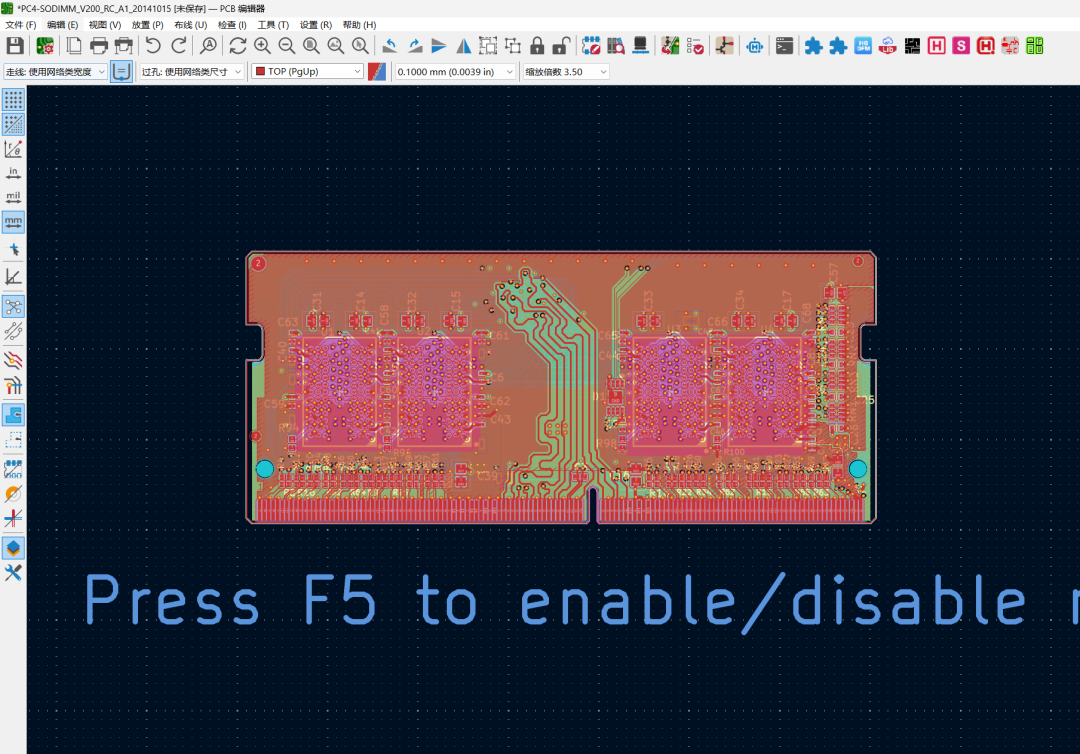

很快就轉換完成了：

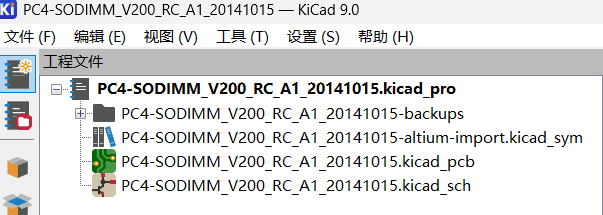

保存原理圖、PCB，此時項目管理器中的結構是這樣：

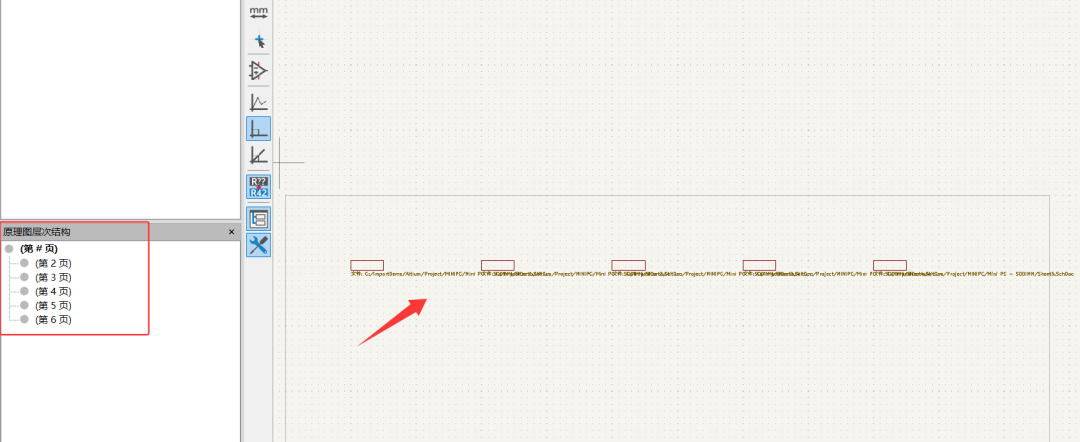

注意：由于 KiCad 尚不支持平鋪結構，如果 Altium 的原理圖為 Flat 結構，導入器會自動生成頂層圖紙，并繪制子圖對應的 Sheet 符號。

其他

關于 KiCad 導入 Altium 的內容，之前已經介紹了很多，本文不再贅述。如果您對遷移的細節或公司的應用感興趣，可以回顧專欄中內容，以下為部分列表：

• 從 Altium 到 KiCad 的遷移實踐：多源庫管理方案與 Jobset 應用技巧

• 從 Altium 到 KiCad ：將 KiCad 集成到專業工作流中

• KiCon 演講回顧（十四）：現場演示如何遷移 Altium 及 EasyEDA 的設計文件及器件庫

• KiCad 與 Altium Designer 圖紙互轉詳解

• 如何從其它 EDA 工具遷移到 KiCad（三）：Altium 轉 KiCad 保姆級教程

• 如何導入Altium Designer的原理圖和PCB？

• KiCad中使用AD庫

• KiCad 8 探秘（二）：直接使用AD、立創的庫

結束語

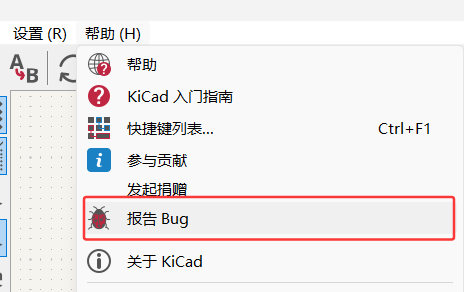

無論是直接導入原理圖、PCB，還是導入完成的 AD 工程，都可能存在 Bug。如果您發現了任何異常，請盡可能在 Gitlab 倉庫中反饋，開發者會第一時間修復您的問題。這樣也可以幫助更多的小伙伴在未來使用到更穩定的版本。如果您有“魔法”，最簡單的方式是在 KiCad 內直接提交 Bug（幫助菜單下），這樣您的軟件版本、系統環境也會被同時提交：
