LM3677 降壓直流/直流轉換器針對為超低電壓電路供電進行了優化 來自單節鋰離子電池和 2.7V 至 5.5V 的輸入電壓軌。它提供多達 600 個 在整個輸入電壓范圍內 mA 負載電流。LM3677 配置為不同的固定 電壓輸出選項以及從 1.2V 到 3.3V 的電壓。

該設備為手機和類似設備提供卓越的功能和性能 具有復雜電源管理系統的便攜式應用程序。自動智能切換 PWM 低噪聲和 PFM 低電流模式提供了改進的系統控制。在 PWM 模式下 作時，該器件以 3 MHz（典型值）的固定頻率運行。PWM 模式驅動 ~ 80 的負載 mA 至 600 mA（最大值）遲滯 PFM 模式通過將靜態電流降低到 輕負載和待機運行時為 16 μA（典型值）。內部同步整流提供 高效率。在關斷模式下 （Enable pin pulldown），器件關閉并減少 電池消耗為 0.01 μA（典型值）。
*附件：lm3677.pdf

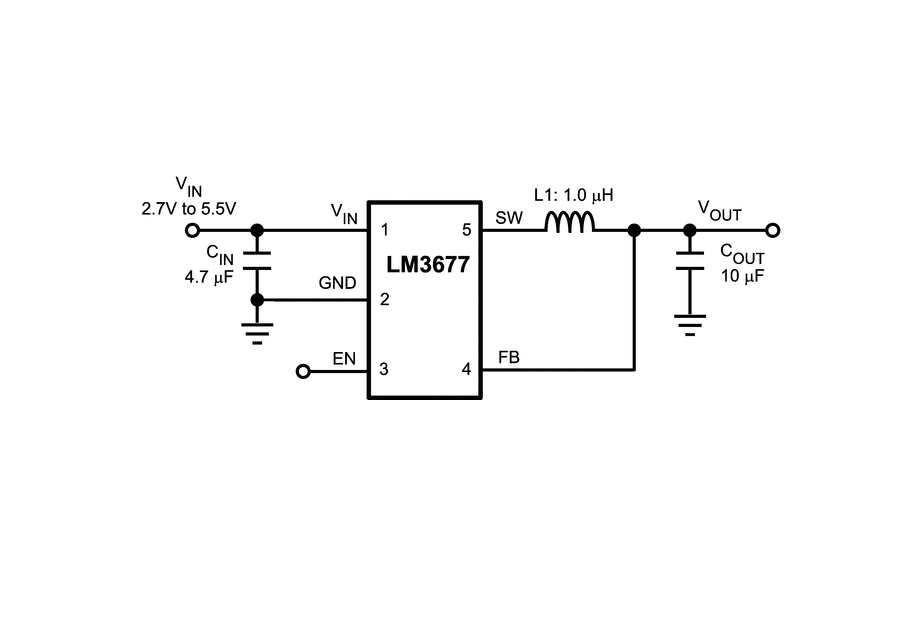

LM3677 采用無鉛 （NOPB） 5 焊球 DSBGA 封裝和 6 引腳 USON 封裝 包。3 MHz（典型值）的開關頻率允許使用微型表面貼裝元件。只 三個外部表面貼裝元件（一個電感器和兩個陶瓷電容器）分別是 必填。

特性

• 16 μA 典型靜態電流
• 最大負載能力 600 mA
• 3 MHz PWM 固定開關頻率（典型值）
• 自動 PFM/PWM 模式切換
• 采用 5 焊球 DSBGA 封裝和 6 引腳 USON 封裝
• 內部同步整流，效率高
• 內部軟啟動
• 0.01 μA 典型關斷電流
• 由單節鋰離子電池供電
• 僅需三個微型表面貼裝外部元件（解決方案尺寸小于 20 mm） ^2^ )
• 電流過載和熱關斷保護

參數

方框圖

?1. 產品概述?
LM3677是德州儀器（TI）推出的高效降壓型DC-DC轉換器，專為超低電壓電路設計，適用于單節鋰離子電池供電場景（輸入電壓范圍2.7V至5.5V）。其核心特點包括：

• ?高效能?：支持600mA最大負載電流，內部同步整流效率達90%以上。
• ?智能模式切換?：自動在PWM（低噪聲）和PFM（低電流）模式間切換，輕載時靜態電流僅16μA（典型值）。
• ?微型化設計?：僅需3個外部元件（電感+2陶瓷電容），解決方案面積小于20mm2。
• ?保護功能?：集成過流保護、熱關斷及軟啟動機制。

?2. 關鍵特性?

• ?電氣參數?：
  • 靜態電流：16μA（典型值），關斷電流0.01μA。
  • 開關頻率：3MHz（固定PWM模式），支持2.7V-5.5V輸入。
  • 輸出選項：固定電壓（1.2V-3.3V）或可調版本（通過外部電阻網絡）。
• ?封裝?：5凸點DSBGA或6引腳USON，適用于空間受限應用。

?3. 應用場景?

• 移動設備：手機、PDA、MP3播放器。
• 便攜式設備：數碼相機、便攜硬盤、WLAN模塊。
• 工業儀器：低功耗傳感器供電。

?4. 工作原理?

• ?PWM模式?：負載電流＞80mA時，以固定頻率調節能量傳輸，精度±2.5%。
• ?PFM模式?：輕載時切換至脈沖頻率調制，延長電池壽命。
• ?關斷模式?：EN引腳拉低時完全關閉，功耗降至0.01μA。

?5. 設計要點?

• ?外部元件選型?：
  • ?電感?：推薦1.0μH（飽和電流≥1.375A），優先選擇屏蔽型。
  • ?輸入電容?：4.7μF陶瓷電容（X7R/X5R材質），靠近VIN引腳布局。
  • ?輸出電容?：10μF陶瓷電容，低ESR以減小紋波。
• ?可調輸出配置?：通過電阻分壓網絡（R1/R2）設定電壓，公式：
  VOUT=0.5V×(1+R1R2)VOUT ? =0.5V**×(1+R2R1?**)。

?6. 布局與散熱建議?

• ?PCB設計?：
  • 縮短功率回路路徑，對稱布局確保均勻回流。
  • 反饋走線遠離高頻開關節點，避免干擾。
• ?熱管理?：DSBGA封裝需注意焊盤對稱性，避免因散熱不均導致焊接不良。

?7. 性能圖表?
文檔包含大量實測曲線，如：

• 效率vs負載電流（1.8V輸出時＞90%）。
• 瞬態響應（PWM/PFM模式切換時間＜100μs）。
• 溫度特性（工作范圍-30°C至+85°C）。

?8. 版本與封裝?

• 提供固定電壓（如1.8V、2.5V）及可調（ADJ）版本。
• 封裝選項包括DSBGA（5凸點）和USON（6引腳），均符合RoHS標準。
