LM34914 降壓型開關穩壓器具有實現所需的所有功能 一種低成本、高效率的降壓偏置穩壓器，能夠?yàn)樨?fù)載提供至少 1.25A 的電流。自 減少由于可能產生的飽和電感谷電流而導致的過大開關電流 限制閾值隨輸入和輸出電壓的變化，當電流 limit 的 Limit。該降壓穩壓器包含一個 44V N 溝道降壓開關，采用 熱增強型 3 mm x 3 mm WSON-10 封裝。反饋調節方案不需要環路 補償，可實現快速負載瞬態響應，并簡化電路實現。這 由于反比關系，工作頻率隨線路和負載的變化而保持不變 在輸入電壓和導通時間之間。谷值電流限制可實現平穩過渡 當檢測到電流限制時，從恒壓模式變?yōu)楹懔髂Ｊ?，降?頻率和輸出電壓，無需使用折返。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極驅動欠壓鎖定和最大占空比 限制。
*附件：lm34914.pdf

特性

• 輸入電壓范圍：8V 至 40V
• 集成 N 溝道降壓開關
• 谷值電流限制隨 V 變化在和 V外減少過大的電感電流
• 當處于電流限制時，導通時間縮短
• 集成啟動穩壓器
• 無需環路補償
• 超快瞬態響應
• 最大開關頻率：1.3 MHz
• 工作頻率在負載電流和輸入電壓變化時幾乎保持恒定
• 可編程軟啟動
• 精密內部基準
• 可調輸出電壓
• 熱關斷

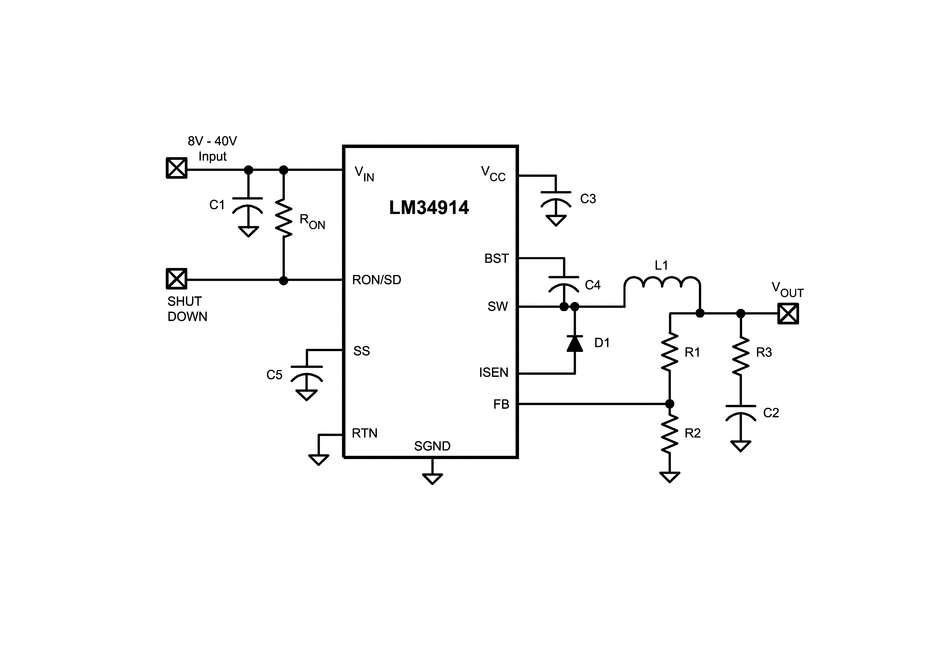

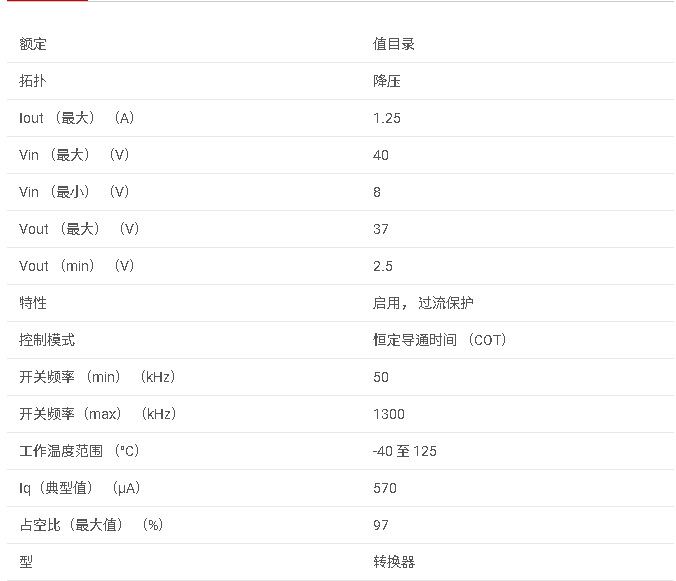

參數

方框圖

?1. 產品概述?
LM34914是德州儀器（TI）推出的超小型1.25A降壓開關穩壓器，集成智能電流限制功能，適用于8V至40V寬輸入電壓范圍。其核心特點包括：

• ?高效能設計?：集成N溝道降壓開關，最高開關頻率1.3 MHz，支持恒定頻率運行（負載和輸入電壓變化時頻率穩定）。
• ?智能保護機制?：
  • 谷值電流限制隨輸入/輸出電壓動態調整，防止電感飽和。
  • 電流限制狀態下縮短導通時間（約50%），降低峰值電流風險。
• ?簡化設計?：無需環路補償，內置軟啟動、熱關斷及精密基準電壓源（2.5V）。

?2. 關鍵特性?

• ?電氣參數?：
  • 輸入電壓：8V-40V，輸出電流≥1.25A。
  • 集成啟動穩壓器（VCC輸出7V），支持外部偏置以降低功耗。
  • 典型效率達95%（12V輸入，5V輸出）。
• ?封裝與散熱?：3mm×3mm WSON-10封裝，帶裸露焊盤增強散熱。

?3. 功能模塊?

• ?控制架構?：基于恒定導通時間（由VIN和RON電阻設定）的滯環控制，實現快速瞬態響應。
• ?電流限制?：通過ISEN引腳監測續流電流，閾值隨VIN/VOUT動態調整，平滑過渡至恒流模式。
• ?軟啟動?：SS引腳外接電容控制啟動斜率，避免浪涌電流。
• ?保護功能?：
  • 熱關斷（175°C觸發，20°C滯后）。
  • VCC欠壓鎖定（UVLO）。

?4. 應用設計指南?

• ?外圍元件選型?：
  • ? 電感（L1） ?：根據最大紋波電流（IOR）和最小負載電流計算，確保連續導通模式。
  • ? 反饋電阻（R1/R2） ?：按VOUT=2.5×(R1+R2)/R2設定輸出電壓。
  • ? 輸出電容（C2） ?：需滿足FB引腳最小25mVp-p紋波要求，推薦低ESR陶瓷電容。
• ?PCB布局?：
  • 縮短功率回路（D1-L1-C2-SGND）路徑，減少噪聲干擾。
  • 裸露焊盤需連接至地平面并配合過孔散熱。

?5. 低紋波配置方案?

• ?基礎方案?：通過R3引入紋波（需≥25mVp-p）。
• ?優化方案?：
  • ?減少紋波?：跨接Cff電容（圖11），直接耦合VOUT紋波至FB引腳。
  • ?最小化紋波?：采用RA/CA網絡注入鋸齒波（圖12）或調整采樣點（圖13）。

?6. 典型應用場景?

• 高能效點負載（POL）穩壓器。
• 非隔離降壓轉換器。
• 高壓次級后級穩壓。
