RS485轉ProfibusDP網關通過發送報文實現激光測距傳感器開啟關閉激光

在工業自動化領域，西門子300PLC與JRT激光測距傳感器的協同工作是實現精準測控的關鍵環節。然而，二者通信接口的差異——西門子300PLC采用ProfibusDP協議，而JRT激光測距傳感器依賴rs485接口，為數據交互帶來了挑戰。本文以RS485轉ProfibusDP網關為核心，詳細剖析其如何搭建起兩者之間的“信息橋梁”，助力工程師高效完成設備集成與控制。

選擇具備雙向協議轉換能力的RS485轉ProfibusDP網關（如興達易控自由協議網關），其作用類似于“跨語言翻譯器”：一端接入PLC的RS485端口，另一端連接傳感器的ProfibusDP總線。需驗證RS485轉ProfibusDP網關的兼容性列表，確保支持西門子300PLC的通信參數（如波特率、數據位）及JRT傳感器的DP節點配置。

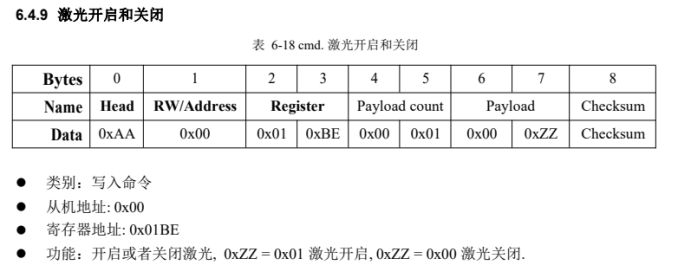

下面演示通過發送報文命令控制激光開啟和關閉

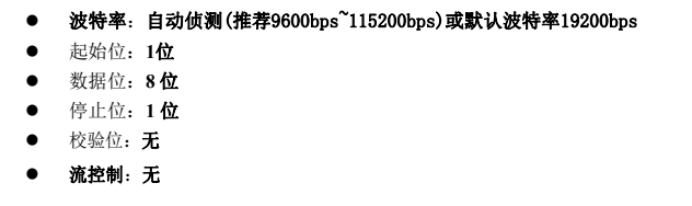

首先需要查看傳感器的通訊參數

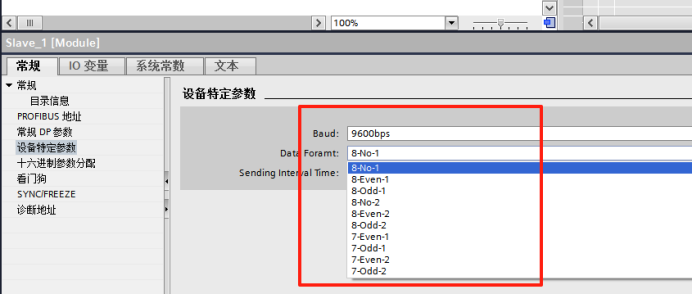

在博圖編程軟件配置RS485轉ProfibusDP網關通訊參數，波特率，DP從站地址，校驗等

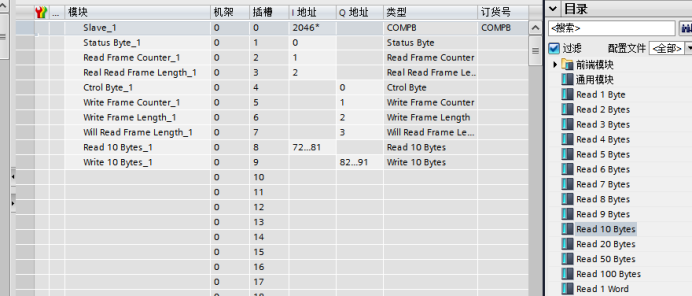

添加輸入輸出指令

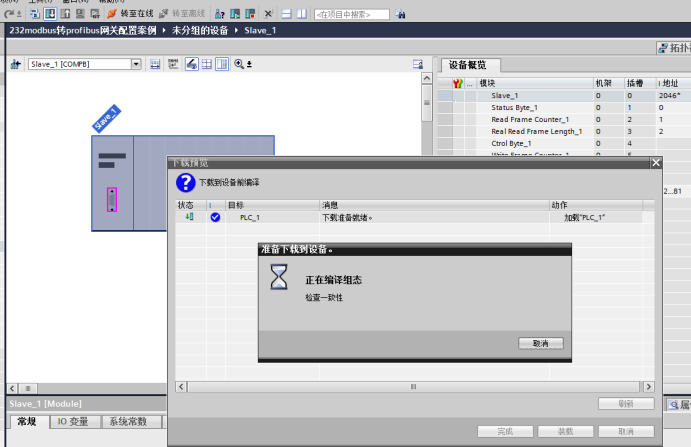

下載配置到RS485轉ProfibusDP網關

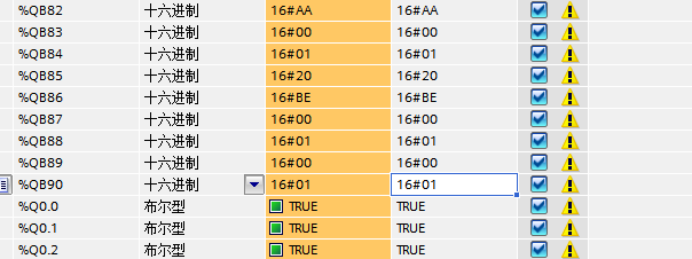

最后在監控表寫入AA 00 01 BE 00 01 00 01

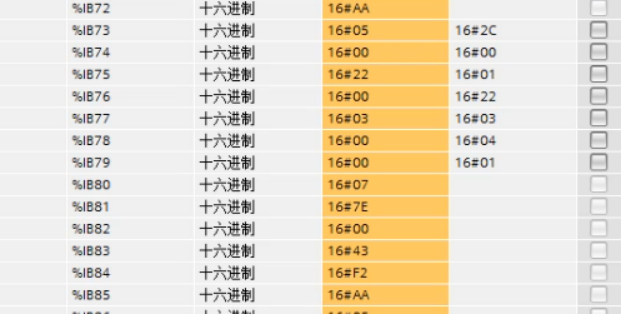

這時傳感器激光打開后開始測量并返回?cái)?shù)據到plc

通過RS485轉ProfibusDP網關，工程師可快速實現異構設備集成，降低改造成本。例如，某汽車焊裝產線曾面臨老舊PLC與新型激光傳感器不兼容的難題，采用RS485轉ProfibusDP網關后，僅用1周便完成調試，節省了更換控制系統的數十萬元費用。未來，隨著IoT協議融合技術的發展，RS485轉ProfibusDP網關可進一步支持OPC UA等標準，實現跨平臺數據互通，為工業物聯網奠定基礎。
