1. 直線電機的選型包括最大推力和持續推力需求的計算。

2. 最大推力由移動負載質量和最大加速度大小決定。

推力 = 總質量×加速度+摩擦力+外界應力

例子:（假定摩擦力和外界應力忽略不計）當移動負載是2.5 千克（包括動子），所需加速度為30 m/s2 時，電機將產生75N 的力。

3. 通常，我們不知道實際加速度需求。但是，我們有電機運行時間要求。給定運動行程距離和所需行程時間，便可以此計算出所需的加速度。一般，對于短行程來說，我 們推薦使用三角型速度模式（無勻速），長行程的話，梯形速度模式會更有效率。在三角型速度模式中，電機的運動無勻速段。

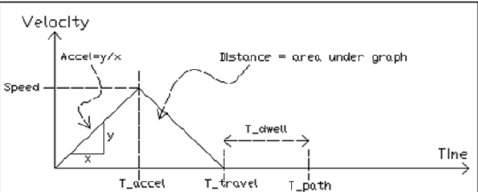

4. 三角模式，加速度 = 4×位移 / 運動時間2

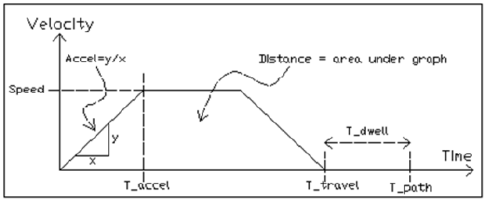

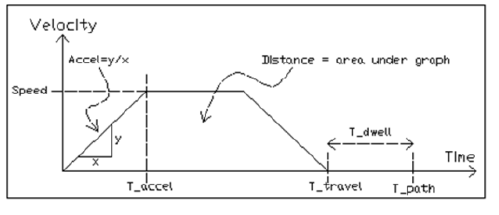

5．梯形模式，預設勻速度可以幫助決定加速度。

加速度 = 勻速 /（運動時間 - 位移/勻速）

6. 相類似的，計算減速度大小與計算加速度相類似。除非存在一個不平衡的力（重力）作用在電機上。

7. 通常為了要維持勻速過程 (cruising) 和停滯階段 (dwelling) ，摩擦力和外界應力的施力也需要計算。

注：為了維持勻速，電機會對抗摩擦力和外界應力。電機上使能停滯時則會對抗外界應力。

8．計算持續推力公式如下：

RMSForce = 持續推力
Fa = 加速度力 Ta = 加速時間
Fc = 勻速段力 Tc = 勻速時間
Fd = 減速度力 Td = 減速時間
Fw = 停滯力 Tw = 停滯時間

9．根據最大推力和持續推力選擇一個電機。客戶應該將安全系數設為20-30%以便將摩擦力和外界應力抵消為0。

10. 舉個例子，一個應用中，電機需要在三角模式下讓電機在0.2 秒內，讓4KG 的負載移動0.3 米。電機同行程中返程前停滯時間為0.15 秒。假設摩擦力和其他不平衡力不存在。

加速度 = 減速度 = 4×0.3 / (0.2)2 = 30 m/s2

最大推力= 加速度力 = 減速度力 = 負載×加速度 = 4×30 = 120N

假如安全緩沖系數設為30%，通過選型，合適的電機為AUM3-S4。

審核編輯 黃宇
