Texas Instruments TPS6513x/TPS6513x-Q1 DC-DC轉換器可產生高達15V的正輸出和低至-15V的負輸出。TPS6513x/TPS6513x-Q1保持低輸出電壓紋波。

數據手冊：

*附件：TPS6513x數據手冊.pdf

*附件：TPS65131-Q1數據手冊.pdf

該雙輸出轉換器支持低輸出電壓紋波。最大輸出電流通常在200mA至500mA范圍內，具體取決于輸入電壓與輸出電壓比和電流限制選項。VPOS和VNEG綜合效率可達85%，可保持系統冷卻或獲得更長的電池使用壽命。該器件輸入電壓范圍為2.7V至5.5V，可由電池或3.3V或5V固定電源軌供電。

TI TPS6513x/TPS6513x-Q1轉換器采用固定頻率PWM控制拓?fù)?，在省電模式下運行時，以輕負載電流使用脈沖跳躍模式。該器件運行時靜態電流僅為500μA。獨立使能引腳允許為兩個輸出提供靈活的上電和斷電排序。正負輸出獨立工作，可實現非對稱輸出電壓和電流。該轉換器具有內部電流限制、過壓保護和熱關斷功能，可在故障狀態下確保最高可靠性。

TPS6513x-Q1轉換器采用4mm × 4mm VQFN-24封裝。該解決方案尺寸小，最低開關頻率為1.25MHz，只需較小的電感器和少量其他外部元件。

TPS6513x-Q1器件符合汽車應用類AEC-Q100標準。

特性

• 符合汽車應用類AEC-Q100標準
• AEC-Q100測試指南結果如下
  • 器件溫度2級：環境工作溫度范圍-40°C至+105°C
  • 電氣特性：在-40°C至+125°C結溫范圍內測試
  • 器件HBM ESD分類等級H1C
  • 器件CDM ESD分類等級C4B
• 雙可調輸出電壓最高可達15V，最低可至-15V
• 高轉換效率
  • 正輸出軌高達91%
  • 負輸出軌高達85%
  • 低負載下的省電模式
• 升壓和逆變器主開關的典型開關電流限制為2A
• 獨立使能輸入，用于上電和斷電排序
• 外部PFET控制輸出，支持在關斷時完全斷開電源
• 輸入電壓范圍：2.7 V至5.5 V
• 最低1.25MHz固定頻率PWM運行
• 熱關斷
• 兩路輸出均具有過壓保護
• 關斷電流：0.2 μA（典型值）
• 小型4mm x 4mm QFN-24封裝 (RGE)，帶可濕性側翼

應用

• LCD和AMOLED顯示屏（約4”至17”）
• 個人電子產品（筆記本電腦、顯示器、游戲）
• 樓宇自動化（電梯、恒溫器）
• 醫療保健、健身、EPOS、工業HMI、測試和測量
• 通用分軌電源
• T&M、數據采集、DAC、ADC
• 差分音頻PA電源
• 工廠自動化和控制輸入和輸出模塊
• 差分運算放大器和比較器電源

簡化應用

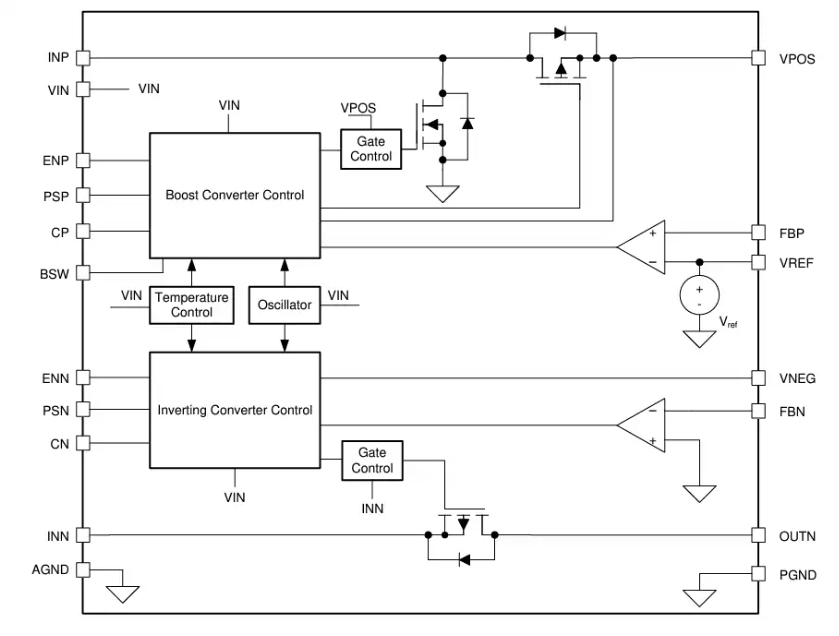

框圖
