Copilot操作指南（一）：使用圖片生成原理圖符號、PCB封裝

“新版本的 Copilot 支持 Prompt 提示詞的保存、導入及導出。您可以直接調用常用的提示詞，結合與圖紙的交互功能，快速實現一些非?？岬墓δ?。”

預置 Prompt 提示詞

新版本的 Copilot 支持 Prompt 提示詞的保存、導入及導出。您可以直接調用常用的提示詞，結合與圖紙的交互功能，快速實現想要的效果。

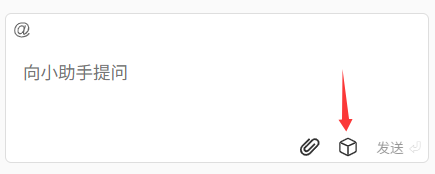

點擊 Copilot 對話框右下角的小方塊，調用或設置您的提示詞。

使用預置的提示詞

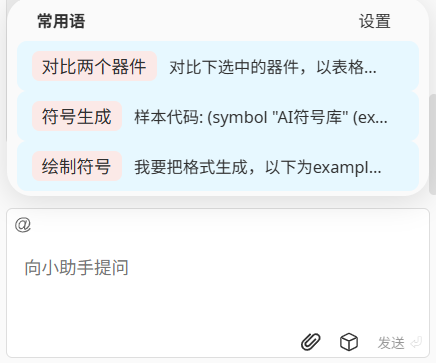

點擊小方塊后，您可以直接點擊調用預置的提示詞：

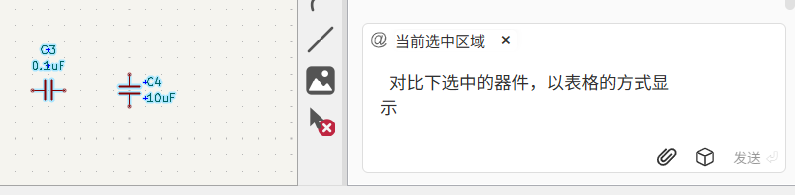

比如上圖中，直接點擊“對比兩個器件”的預置提示詞，提示詞會自動填充到對話框中。此時在原理圖中選中需要需要對比的兩個器件（會出現 @當前選中區域的提示），然后回車確認。

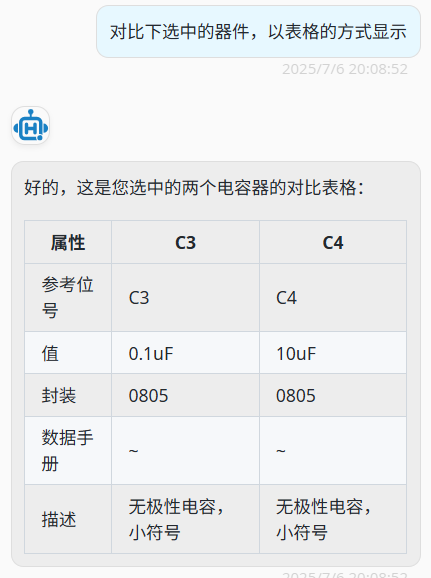

Copilot 會給出器件的對比：

管理您的提示詞

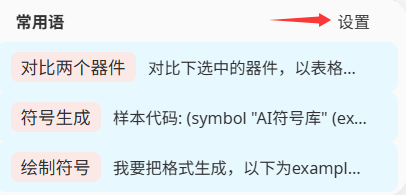

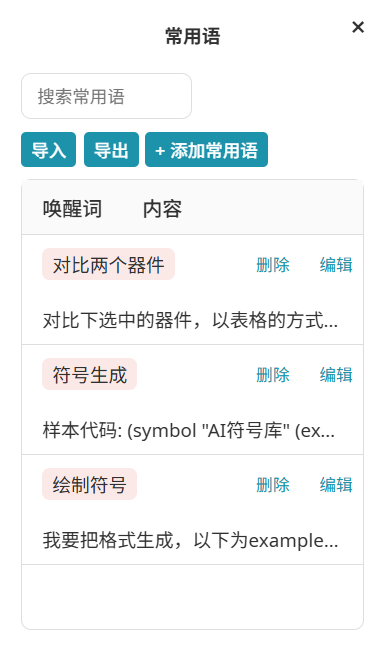

點擊小方框后，再次點擊“設置”，管理您的預置提示詞：

您可以添加、編輯、刪除常用的提示詞，也可以將提示詞導出到本地文件進行保存，或者重新導入。

添加提示詞

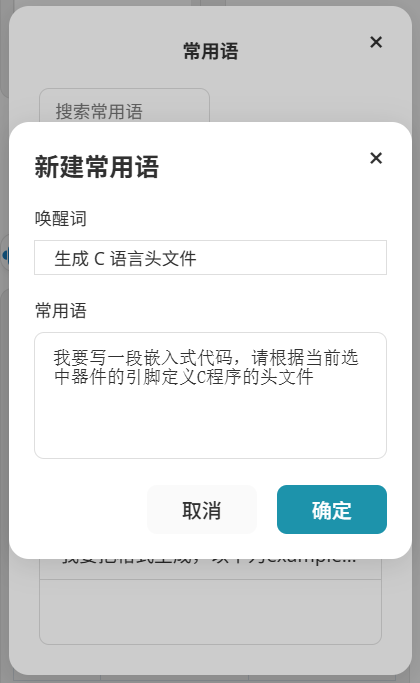

點擊“添加常用語”，添加您的提示詞。在“喚醒詞”中輸入提示詞的名稱，在“常用語”中輸入完整的提示詞內容。

下圖的提示詞用于根據選中的器件生成C的頭文件：

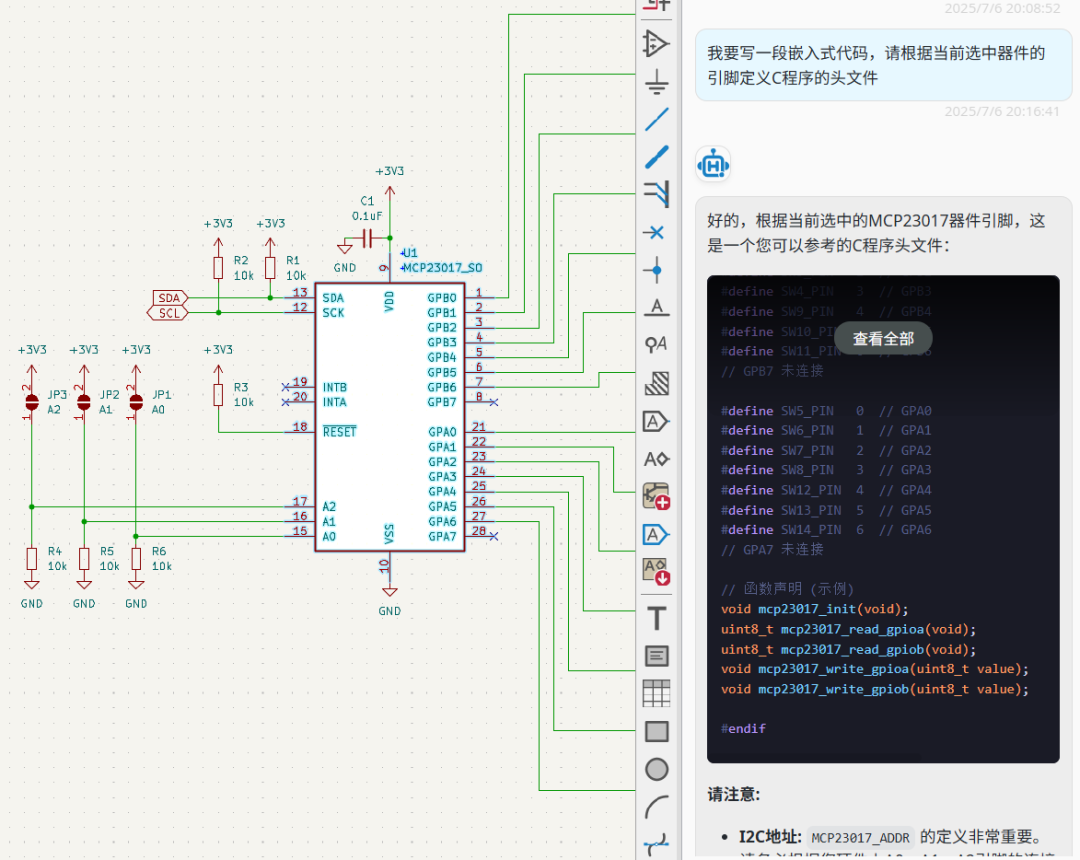

以下是在原理圖中選中某個器件，并調用預置提示詞后的效果：

導出提示詞

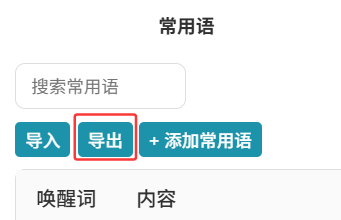

點擊“導出提示詞”按鈕，可以將預置的提示詞保存到本地的文件。

導入提示詞

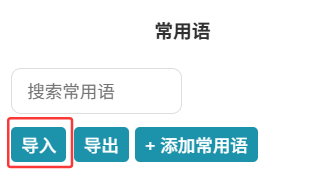

點擊“導入提示詞”按鈕，可以將本地文件中保存的提示詞導入到 Copilot。

注意：該操作會覆蓋當前 Copilot 中的預置提示詞。

“提示詞”工具樣例

示例1：根據圖片的引腳生成原理圖中的Port

需求：根據圖片中黃色部分的信號名稱，生成 KiCad 原理圖中的全局 Port。

實現方式：

1. 在預置提示提示詞中保存以下 Prompt，并設定名稱標簽

提示詞 Prompt 內容：

請根據圖片中的引腳信息，生成KiCad的Port格式，多個Port請依次往下排列，y坐標以100mil遞增。參考格式如下，"test"為引腳名稱：(global_label"test"(shape input)(at 74.93 66.04 0)(fields_autoplacedyes)(effects(font(size 1.27 1.27))(justify left))(uuid"e58dca30-38d3-4f31-a782-69a40cd2eeb5")(property"Intersheetrefs""${INTERSHEET_REFS}"(at 81.4833 66.04 0)(effects(font(size 1.27 1.27))(justify left)(hideyes))))

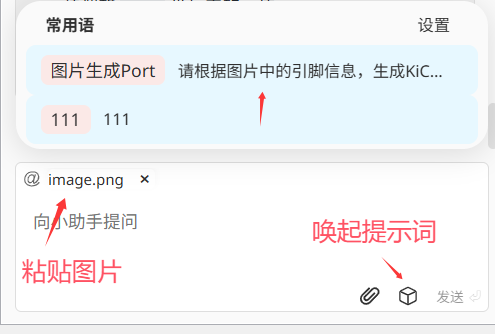

2. 將需要轉換的引腳圖片粘貼到 Copilot 中（圖片粘貼成功后，對話框上方會出現 @image.png 的提示）：

喚起提示詞，選擇后點擊“發送”。

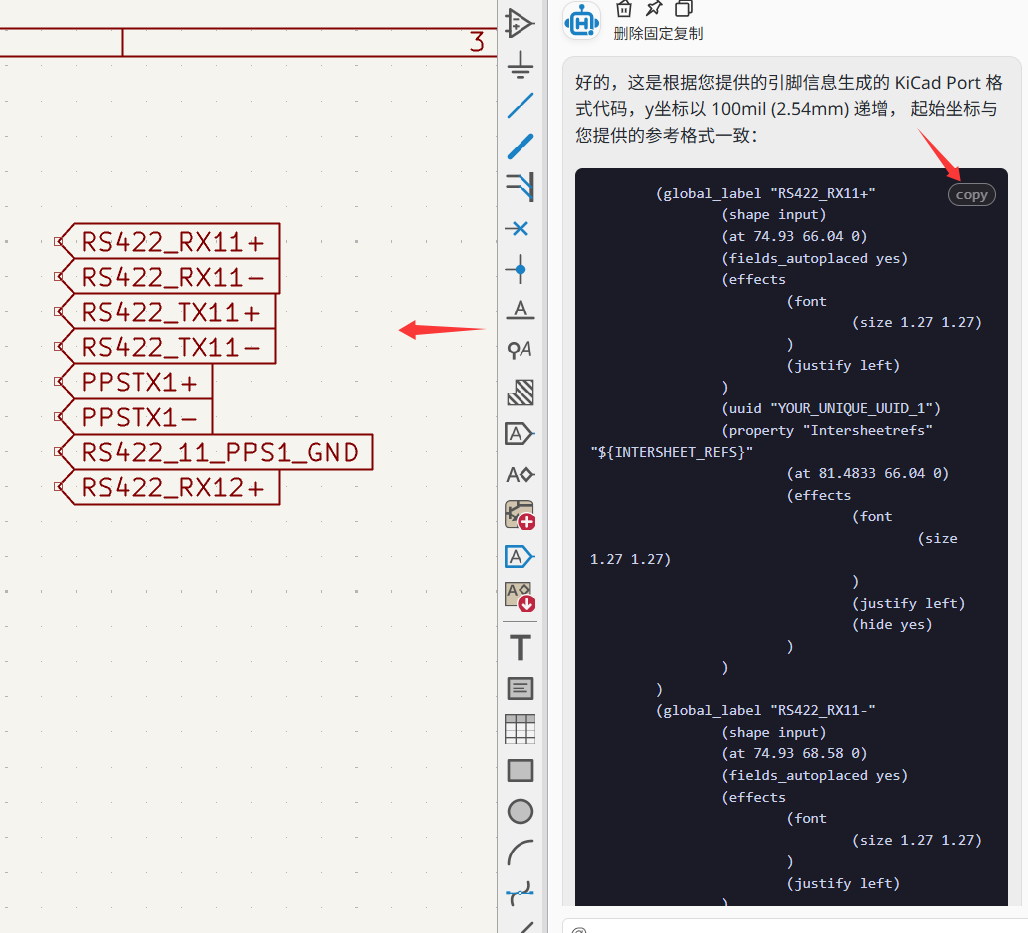

在生成的答案中復制 Port 的代碼，然后直接粘貼到原理圖中即可

注意：KiCad 的編輯器支持將符合格式的文本直接生成 KiCad 中的對象，因此使用該方法可以生成任意的對象。如果格式無法識別，則會以文本的方式粘貼。

Tips：在提示詞中盡量給出對象的參考，這樣生成的內容更準確。

作業：請嘗試用該方法將圖片直接生成 PCB 封裝。

示例2：根據 KiCad 器件的引腳信息定義 C 的頭文件

需求：選中 KiCad 中任意器件，根據其引腳生成 C 的頭文件。

實現方式：

1. 在預置提示提示詞中保存以下 Prompt，并設定名稱標簽。

提示詞 Prompt 內容：

我要寫一段嵌入式代碼，請根據當前選中器件的引腳定義C程序的頭文件

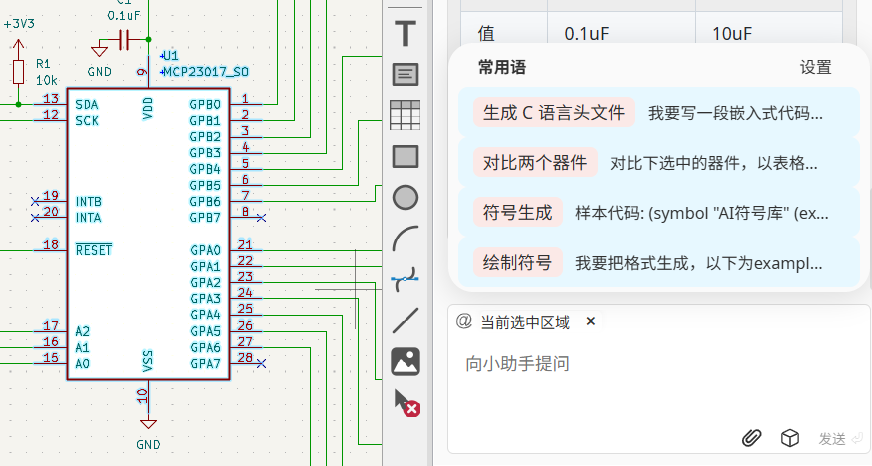

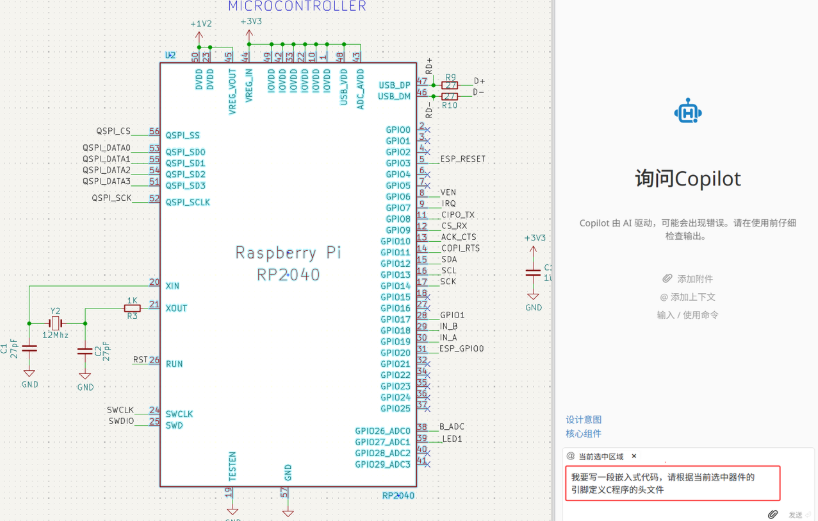

2. 在 KiCad 中選中目標器件，并喚醒提示詞（Copilot 支持與畫圖中選中的對象互動，選中后，對話框中會出現 @當前選中區域 提示）

3. 以下為 Copilot 生成的回復：

#ifndefPIN_DEFINITIONS_H#definePIN_DEFINITIONS_H// RP2040 (U2) 引腳定義#defineRP2040_QSPI_SD1_PIN  55 // QSPI_DATA1#defineRP2040_GPIO22_PIN   34 // unconnected-(U2-GPIO22-Pad34)#defineRP2040_GPIO26_ADC0_PIN 38 // B_ADC#defineRP2040_GPIO25_PIN   37 // unconnected-(U2-GPIO25-Pad37)#defineRP2040_GPIO27_ADC1_PIN 39 // LED1#defineRP2040_GPIO6_PIN   8 // VEN#defineRP2040_GPIO9_PIN   12 // CS_RX#defineRP2040_GPIO11_PIN   14 // COPI_RTS#defineRP2040_RUN_PIN    26 // RST#defineRP2040_GPIO28_ADC2_PIN 40 // unconnected-(U2-GPIO28_ADC2-Pad40)#defineRP2040_GPIO1_PIN   3 // unconnected-(U2-GPIO1-Pad3)#defineRP2040_SWCLK_PIN   24 // SWCLK#defineRP2040_QSPI_SD2_PIN  54 // QSPI_DATA2#defineRP2040_GPIO29_ADC3_PIN 41 // unconnected-(U2-GPIO29_ADC3-Pad41)#defineRP2040_GPIO13_PIN   16 // SCL#defineRP2040_GPIO10_PIN   13 // ACK_CTS#defineRP2040_SWD_PIN    25 // SWDIO#defineRP2040_GPIO14_PIN   17 // SCK#defineRP2040_GPIO24_PIN   36 // unconnected-(U2-GPIO24-Pad36)#defineRP2040_GPIO23_PIN   35 // unconnected-(U2-GPIO23-Pad35)#defineRP2040_GPIO19_PIN   30 // IN_A#defineRP2040_GPIO20_PIN   31 // ESP_GPIO0#defineRP2040_XIN_PIN    20 // Net-(U2-XIN)#defineRP2040_GPIO21_PIN   32 // unconnected-(U2-GPIO21-Pad32)#defineRP2040_GPIO16_PIN   27 // unconnected-(U2-GPIO16-Pad27)#defineRP2040_GPIO17_PIN   28 // GPIO1#defineRP2040_XOUT_PIN    21 // Net-(U2-XOUT)#defineRP2040_QSPI_SD3_PIN  51 // QSPI_DATA3#defineRP2040_QSPI_SD0_PIN  53 // QSPI_DATA0#defineRP2040_GPIO2_PIN   4 // unconnected-(U2-GPIO2-Pad4)#defineRP2040_GPIO7_PIN   9 // IRQ#defineRP2040_GPIO5_PIN   7 // unconnected-(U2-GPIO5-Pad7)#defineRP2040_GPIO18_PIN   29 // IN_B#defineRP2040_QSPI_SS_PIN  56 // QSPI_CS#defineRP2040_USB_DM_PIN   46 // RD-#defineRP2040_GPIO15_PIN   18 // unconnected-(U2-GPIO15-Pad18)#defineRP2040_GPIO0_PIN   2 // unconnected-(U2-GPIO0-Pad2)#defineRP2040_USB_DP_PIN   47 // RD+#defineRP2040_GPIO4_PIN   6 // unconnected-(U2-GPIO4-Pad6)#defineRP2040_GPIO3_PIN   5 // ESP_RESET// ESP8266 (U5) 引腳定義 (假設您連接的是ESP8266)#defineESP8266_IO5_PIN   29 // CS_RX#defineESP8266_RXD0_IO1_PIN 35 // CS_RX#defineESP8266_IO12_PIN   14 // COPI_RTS#defineESP8266_IO33_PIN   9 // ACK_CTS#defineESP8266_IO18_PIN   30 // SCK#defineESP8266_RXD0_IO3_PIN 34 // CIPO_TX#defineESP8266_IO23_PIN   37 // CIPO_TX#defineESP8266_IO0_PIN   25 // ESP_GPIO0#defineESP8266_EN_PIN    3 // ESP_RESET#endif// PIN_DEFINITIONS_H

直接復制即可使用。

Tips：可以根據需求調整提示詞，以達到最佳效果

結束語
