TPS6226x 器件是一款高效的同步降壓直流/直流轉換器。這 TPS6226x 可通過單節鋰離子電池提供高達 600mA 的輸出電流，非常適合 電池供電的應用，如移動電話和其他便攜式設備。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持 2 V 和 三節堿性電池、3.3V 和 5V 輸入電壓軌。
*附件：tps62261.pdf

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，該器件可通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降低到 1 以下 μA 的TPS6226x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6226x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 它可用 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效降壓轉換器
• 輸出電流高達 600 mA
• V在適用于具有擴展電壓范圍的鋰離子電池的 2 V 至 6 V 范圍
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 輕負載時的電壓定位
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • 手機、智能手機
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • 負載點 （POL） 應用

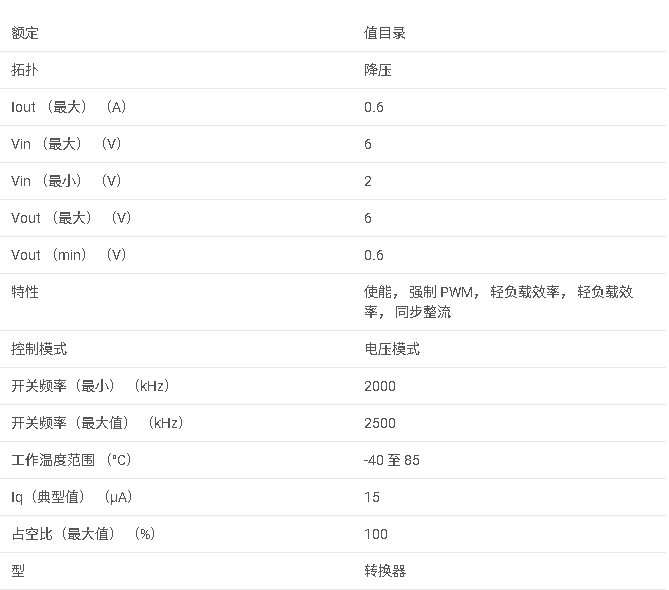

參數

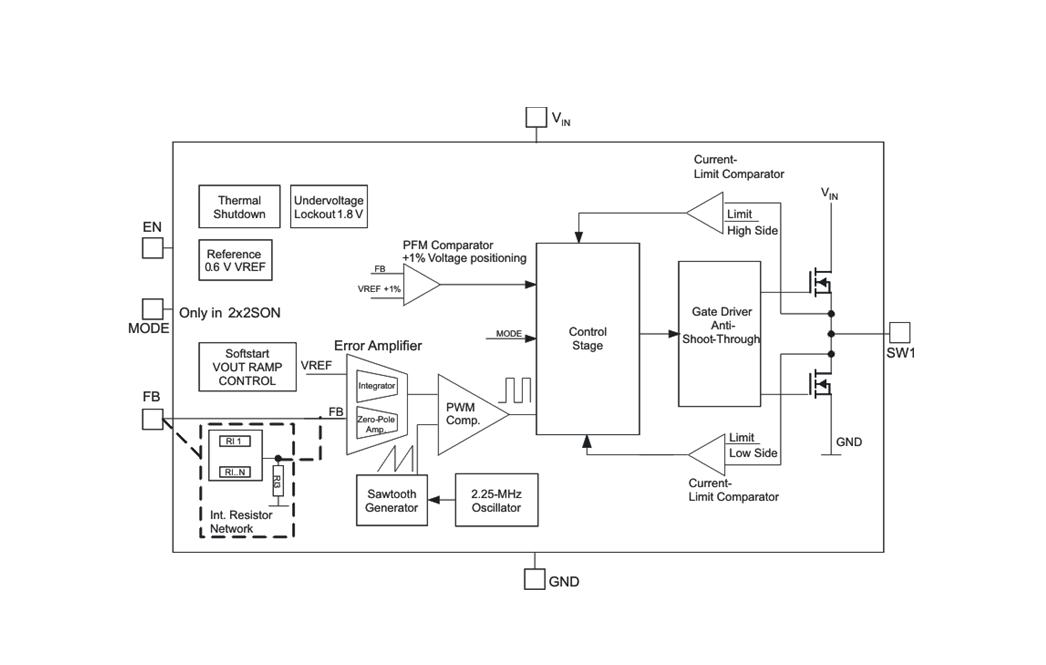

方框圖

?1. 產品概述?
TPS6226x是德州儀器（TI）推出的高效同步降壓DC/DC轉換器系列，適用于電池供電設備（如智能手機、便攜式媒體播放器等）。關鍵特性包括：

• ?輸入電壓范圍?：2V至6V，支持單節鋰離子電池、堿性電池及3.3V/5V電源軌。
• ?輸出電流?：最高600mA，輕載時自動進入省電模式（PFM）以提升效率。
• ?開關頻率?：固定2.25MHz，支持小尺寸電感和電容。
• ?封裝選項?：2×2mm WSON（6引腳）和SOT-23（5引腳），高度<1mm。

?2. 核心功能?

• ?動態電壓定位?：輕載時輸出電壓調節至標稱值+1%，減少負載瞬態波動。
• ?模式選擇?：通過MODE引腳切換PFM/PWM模式，平衡效率與噪聲。
• ?100%占空比低壓差?：支持輸入電壓接近輸出電壓時的持續導通，延長電池壽命。
• ?短路保護?：內置高/低側MOSFET電流限制。

?3. 典型應用設計?

• ?輸出設置?：可調版本通過外部電阻分壓器設定電壓（VREF=0.6V），固定版本提供1.2V/1.8V/2.5V選項。
• ?濾波元件?：推薦2.2μH電感和10μF陶瓷電容，優化紋波與效率。
• ?布局建議?：優先短路徑接地，F(xiàn)B走線遠離噪聲源，熱焊盤需焊接以增強散熱。

?4. 性能參數?

• ?效率?：典型值>90%（PWM模式，3.6V輸入/1.8V輸出）。
• ?靜態電流?：15μA（PFM模式），關機電流<1μA。
• ?溫度范圍?：-40°C至85°C（環境溫度）。

?5. 型號差異?

?6. 文檔支持?
包含詳細電氣特性、典型應用電路、熱性能數據及封裝尺寸圖，適用于高密度PCB設計。
