線束到 PCB 連接處的電磁干擾 （EMI） 是現代電子設計中最大的挑戰之一。這些接口點充當弱點，不需要的信號可能會逃脫您精心設計的電路，從而導致系統故障。

本常見問題解答討論了四種協同工作的技術：屏蔽連接器、智能 PCB 布局、正確接地和共模扼流圈。將這些方法作為一個集成系統應用時，您可以在保持設計靈活性的同時實現可靠的 EMC 合規性。

屏蔽連接器提供第一道防線

當高頻信號通過連接器時，如果屏蔽層破裂，它們會輻射電磁場。這種輻射會干擾附近的電路，從而導致系統故障。

屏蔽連接器使用三種主要方法解決這些問題：

完整的 360 度屏蔽覆蓋所有信號接觸點和 SMT 連接區域。

多個接地點為電流安全返回創建了多條路徑。

受控阻抗設計在整個連接過程中保持一致的電磁邊界。

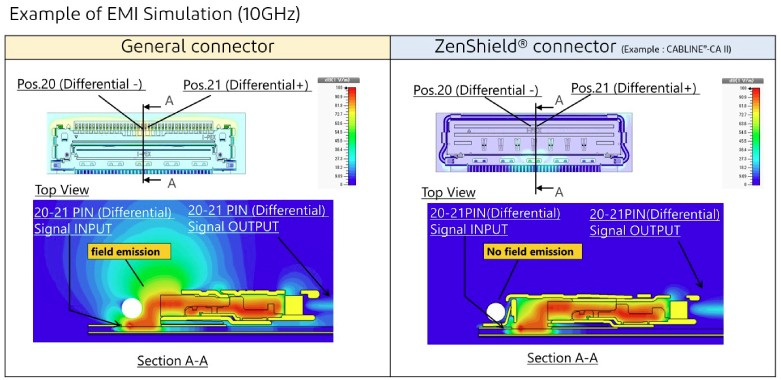

現在， 圖 1 顯示了 10 GHz 頻率下的真實性能數據。比較揭示了屏蔽連接器的性能要好得多。傳統連接器表現出較強的電磁場發射。但屏蔽設計顯示的場輻射幾乎為零。

圖 1.10 GHz 頻率下的 EMI 仿真結果顯示，一般連接器設計和屏蔽連接器架構之間的場發射減少。（圖片：I-PEX Inc.）

這些設計原則使工程師能夠?qū)⒚舾械?RF 元件放置在靠近連接器接口的位置。這有助于創建更小的電子設備，同時仍滿足 EMI 合規性要求。電磁隔離功能為設計人員提供了更多的元件放置自由度，使他們能夠遵守監管標準。

為什么 PCB 布局構成您的第二層防御

當電路快速切換時，它們會產生電噪聲 ，從而干擾其他設備?，F(xiàn)在，在線束到 PCB 連接處管理這種 EMI 需要智能布局設計。好消息是，適當?shù)?PCB 布局可以在不添加昂貴部件的情況下解決 EMI 問題。

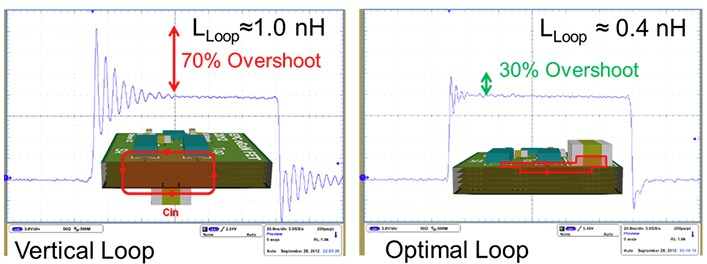

您的 PCB 布局會創建類似于天線的不可見回路。當電流在開關事件期間流過這些回路時，它們會產生 EMI 能量。 圖 2 中的比較清楚地表明了這一點——垂直環路設計產生 1.0 nH 的電感，導致 70% 的電壓過沖和嚴重的振鈴 。但請看最佳環路：僅 0.4 nH 電感僅產生 30% 的過沖。

圖 2.PCB 布局優化將環路電感從 1.0 nH 降低到 0.4 nH，從而將電壓過沖和振鈴減少 57%。（圖片：EPC Corp， Inc.）

這對您意味著什么：

將環路電感減半，可將 EMI 降低四倍。

更短的走線和更好的元件放置會有所不同。

您的開關節點與接地形成電容器板，從而產生電場輻射。

您應該將 PCB 布局的重點放在哪些方面？

查看您的供電路徑。這些會創建最重要的循環。當最小化這些回路的物理面積時，您可以同時減少 E 場和 H 場發射。

開關轉換期間的電流根據電流幅度的平方產生 H 場發射。同時，電壓差會產生電場輻射。智能走線布線、仔細的過孔布局和適當?shù)慕拥貙釉O計讓您可以同時控制這兩者。

這種方法最適合傳統濾波成本高昂且效果較差的高頻開關應用。您可以在 EMI 問題通過線束連接之前解決它們。

為什么接地對 EMI 控制很重要？

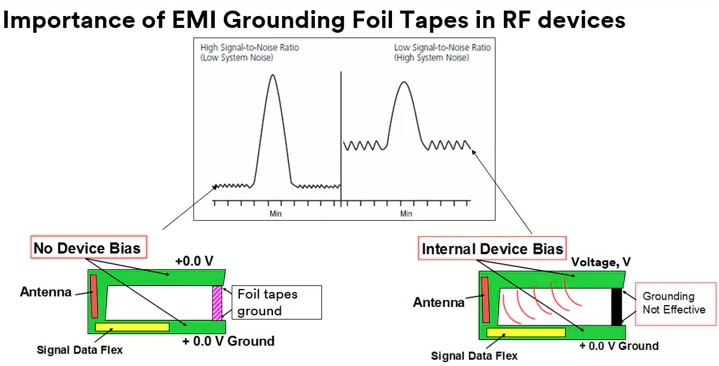

接地為遠離 PCB 電路的不需要的電能提供了一條安全的逃生路線。如果沒有這條路徑，噪音會在您的設備內部積聚并產生問題。 圖 3 準確顯示了接地失敗時會發生什么 – 內部器件偏置會破壞信號質量。

圖 3.EMI 接地箔膠帶可降低 RF 應用中的系統噪聲并提高信號質量。（圖片：3M）

查看圖 3 中的比較時，差異很明顯。左側顯示鋁箔帶的良好接地 。右側顯示了沒有良好接地時會發生什么。接地不良會產生電壓尖峰，使您的信號更加微弱。

以下是這些連接點發生的情況：

電流試圖找到最簡單的接地路徑。

連接不良會產生阻力，從而產生熱量和噪音。

高頻信號受接地問題的影響最大。

如圖 3 所示，正確的接地帶實施可提供信號所需的低電阻返回路徑，同時保持電磁輻射得到控制。

當今大多數電子設備都以更高的頻率運行，這使得接地變得更加重要。當與 PCB 的線束連接產生電阻時，它們會產生干擾其他電路的諧波。該解決方案涉及使用專用導電材料，如墊圈和粘合劑，以保持一致的電氣接觸。

共模扼流圈如何控制電纜連接處的 EMI？

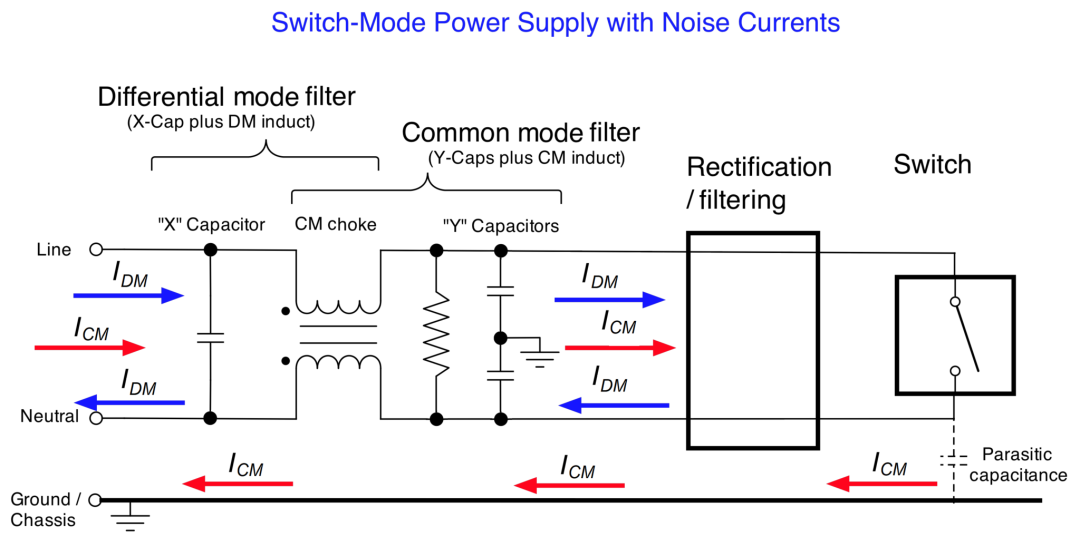

共模扼流圈可阻擋不需要的電流，同時保持所需信號的清潔。這使得它們對于現代電子設計至關重要。該元件在共享鐵氧體磁芯上使用兩個繞組，如圖 4 所示。當共模電流以相同的方式流過兩個導體時，它們會產生附加的磁通量，從而產生高阻抗。這種技術有效地阻止了不需要的 EMI。

圖 4.EMI 濾波器設計采用 CM 扼流圈，可在共模電流從電源線輻射之前攔截共模電流。（圖片：WTWH Media LLC）

以下是它們的工作原理：

兩根導體上的電感相等

差分信號的反向磁通抵消

用于共模噪聲的高阻抗路徑

幾個來源會在線束到 PCB 的接口上產生問題。開關電路和接地層之間的寄生電容耦合產生共模電流。連接系統之間的接地電位差也加劇了這個問題。此外，電磁場可以直接耦合到電纜導體，將您的布線變成不需要的天線 。

位置對性能非常重要。將 CM 扼流圈靠近連接器接口，以便在電流從電纜輻射之前阻止電流。您還需要將扼流圈的頻率響應與您的特定 EMI 曲線相匹配，并確保它為您的應用提供足夠的飽和電流額定值。

總結

這四種 EMI 管理技術創建了一個分層防御系統，可解決信號路徑中多個點的干擾問題。從屏蔽連接器開始，以在接口處包含電磁能。使用智能 PCB 布局來最大限度地減少產生 EMI 的環路區域。實施適當?shù)慕拥?，為高頻電流提供干凈的返回路徑。最后，添加共模扼流圈以過濾任何剩余的不需要的信號。
