LM20154 是一款功能齊全的 1 MHz 同步降壓穩壓器，能夠提供 至 4A 的連續輸出電流。電流模式控制環路可進行補償以保持穩定 幾乎具有任何類型的輸出電容器。在大多數情況下，補償設備只需要 兩個外部組件，提供最大的靈活性和易用性。該設備經過優化，可 在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種低 電壓系統。
*附件：lm20154.pdf

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的打開。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。

LM20154具有一個開漏 SYNCOUT 引腳，該引腳提供一個外部時鐘 與器件的開關頻率匹配，但偏移 180 度。

LM20154 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20154 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20154 采用裸露焊盤 16 引腳 HTSSOP 封裝，可焊接到 PCB 的 PCB 消除了對笨重散熱器的需求。

特性

• LM20154-Q1 符合 AEC-Q100 標準，并采用汽車級流程制造
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 在 1.0 MHz 開關頻率下具有 96% 的峰值效率
• 頻率同步輸出
• 32 mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• HTSSOP 裸露焊盤封裝

參數

方框圖

?1. 產品概述?
LM20154/LM20154-Q1是德州儀器（TI）推出的4A、1MHz同步降壓穩壓器，輸入電壓范圍2.95V至5.5V，適用于高效點負載調節。關鍵特性包括：

• ?高集成度?：集成32mΩ FET開關，支持96%峰值效率。
• ?靈活控制?：峰值電流模式控制，支持頻率同步輸出（SYNCOUT）。
• ?保護功能?：過壓保護（OVP）、欠壓鎖定（UVLO）、電源良好（PGOOD）指示及熱關斷。
• ?汽車級認證?：LM20154-Q1符合AEC-Q100標準。

?2. 關鍵特性?

• ?輸入電壓?：2.95V–5.5V
• ?輸出電流?：連續4A
• ?開關頻率?：1MHz（可同步）
• ?效率?：峰值96%（1MHz時）
• ?封裝?：16引腳HTSSOP（帶散熱焊盤）

?3. 功能模塊?

• ?電流模式控制?：優化穩定性，支持快速瞬態響應。
• ?軟啟動與電壓跟蹤?：通過SS/TRK引腳配置啟動時間或跟蹤外部電源。
• ?預偏置啟動?：避免輸出下拉，保護負載電路。
• ?輕載效率優化?：二極管仿真模式減少輕載損耗。

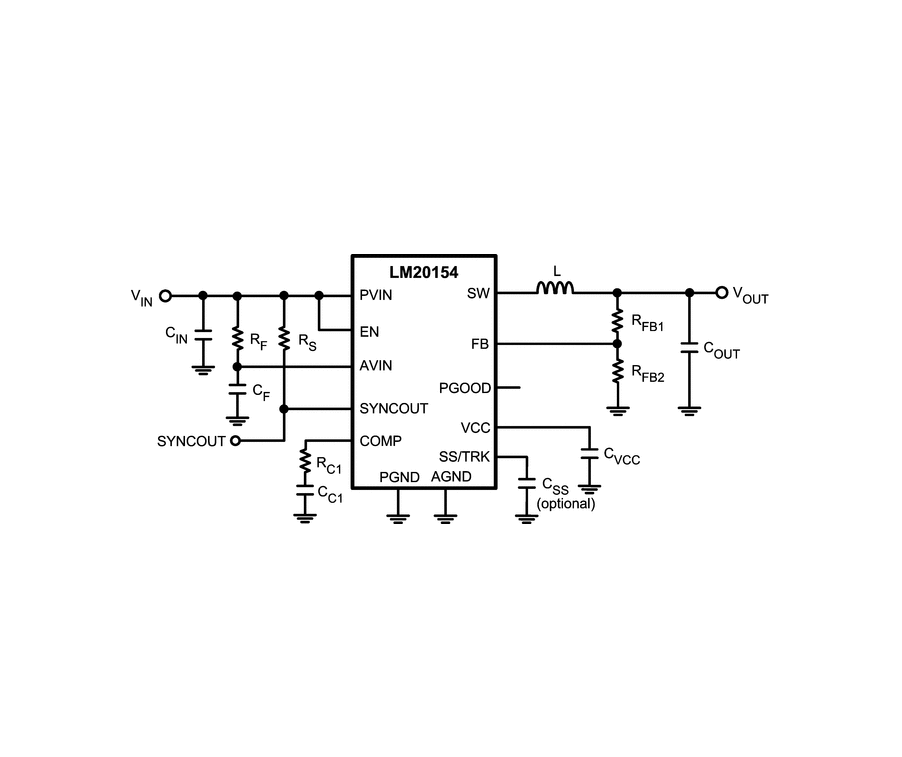

?4. 典型應用?

• ?電源架構?：5V/3.3V總線降壓轉換。
• ?負載類型?：FPGA、DSP、ASIC及微處理器供電。
• ?多軌系統?：支持輸出電壓跟蹤功能，簡化多電源時序設計。

?5. 設計要點?

• ?電感選擇?：推薦1μH電感，確保紋波電流小于30%額定負載。
• ?輸出電容?：低ESR陶瓷電容（如100μF X5R）優化瞬態響應。
• ?補償網絡?：RC1和CC1值根據輸出電容/電感調整（參考設計指南表格）。
• ?PCB布局?：最小化開關環路面積，確保模擬地單點連接。

?6. 保護機制?

• ?電流限制?：精確峰值電流保護（±10%容差）。
• ?熱管理?：160°C熱關斷，150°C恢復。
• ?故障檢測?：PGOOD引腳監控輸出電壓狀態（±6%閾值）。

?7. 文檔結構?

• ?電氣特性?：詳細參數表（如VFB精度±1.5%）。
• ?典型性能曲線?：效率、頻率隨溫度變化等圖表。
• ?設計指南?：補償計算、元件選型及布局示例。

?8. 版本與封裝?

• ?修訂記錄?：最新版本為SNVS531G（2013年3月）。
• ?封裝選項?：HTSSOP-16（帶散熱焊盤），符合RoHS標準。

?附件說明?
本文檔為L(zhǎng)M20154數據手冊全文，包含典型應用電路、引腳定義、絕對最大額定值及設計公式（如軟啟動時間計算：tSS = 0.8V × CSS / ISS）。未引用外部網頁搜索結果，所有內容基于原始技術文檔。
