TPS5430-Q1 是一款高輸出電流 PWM 轉換器，集成了低電阻高壓側 N 溝道 MOSFET。具有上述特性的基板包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度，一個欠壓鎖定 （UVLO） 電路，用于防止在輸入電壓達到 5.5V 之前啟動，一個內部設置的慢啟動電路，用于限制浪涌電流，以及一個電壓前饋電路，以改善瞬態響應。使用 enable （ENA） 引腳時，關斷電源電流通常降至 15μA。其他特性包括高電平有效使能、過流限制、過壓保護 （OVP） 和熱關斷。為了降低設計復雜性和外部元件數量，TPS5430-Q1 反饋回路進行了內部補償。TPS5430-Q1 可調節各種電源，包括 24V 總線。
*附件：tps5430-q1.pdf

TPS5430-Q1 器件采用散熱增強型、易于使用的 8 引腳 SOIC PowerPAD 集成電路封裝。TI 提供評估模塊和 WEBENCH 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 適用于汽車應用
• 寬輸入電壓范圍：5.5V 至 36V
• 高達 3A 的連續（4A 峰值）輸出電流
• 通過 100mΩ 集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調至 1.22V，初始精度為 1.5%
• 內部補償最大限度地減少了外部零件數量
• 固定 500kHz 開關頻率，適用于小尺寸濾波器
• 通過輸入電壓前饋改善線路調節和瞬態響應
• 系統受到過流限制、過壓保護和熱關斷保護
• –40°C 至 125°C 工作結溫范圍
• 采用小型熱增強型 8 引腳 SOIC PowerPAD? 集成電路封裝

參數

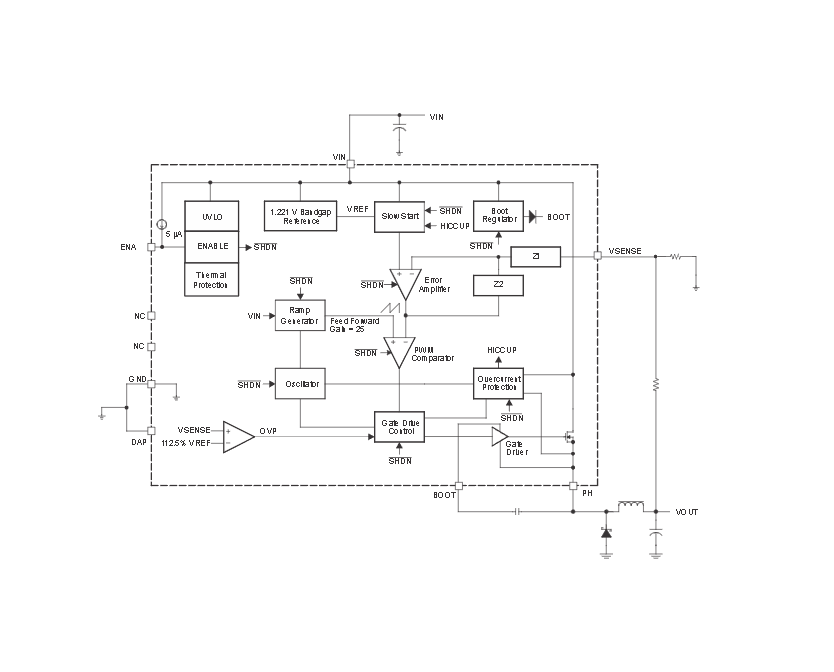

方框圖

?1. 核心特性?

• ?寬輸入范圍?：5.5V至36V，適用于12V/24V汽車系統
• ?高輸出能力?：3A連續電流（4A峰值），效率高達95%
• ?集成設計?：100mΩ MOSFET開關，內部補償減少外部元件
• ?保護功能?：過流/過壓/熱關斷保護，-40°C至125°C工作溫度

?2. 關鍵參數?

• ?輸出電壓?：可調低至1.22V（精度±1.5%）
• ?開關頻率?：固定500kHz（優化濾波器尺寸）
• ?封裝?：8引腳SOIC PowerPAD?（4.9mm×3.9mm）

?3. 典型應用?

• 車載音頻電源
• 高功率LED驅動/電池充電
• 工業24V總線系統

?4. 功能模塊?

• ?電壓反饋?：VSENSE引腳連接分壓電阻網絡
• ?使能控制?：ENA引腳支持低功耗關斷（15μA）
• ?內部補償?：簡化環路設計
• ?保護機制?：打嗝模式過流保護、OVP比較器
