LM5574-Q1 是一款易于使用的降壓穩壓器，使設計工程師能夠使用最少的組件來設計和優化穩健的電源。LM5574-Q1 在 6V 至 75V 的輸入電壓范圍內運行，通過集成的 750mΩ N 溝道 MOSFET 提供 0.5A 的連續輸出電流。該穩壓器采用仿真電流模式架構，可提供固有的線路調節、緊密的負載瞬態響應和易于回的補償，而沒有電流模式穩壓器通常對低占空比的限制。工作頻率可在 50kHz 至 500kHz 范圍內調節，以實現尺寸和效率的優化。為了降低 EMI，頻率同步引腳允許 LM（2）557x 系列的多個 IC 進行自同步或與外部時鐘同步。LM5574-Q1 通過逐周期電流限制、短路保護、熱關斷和遠程關斷確保穩健性。該器件采用 16 引腳 TSSOP 封裝。LM5574-Q1 由全套 WEBENCH 在線設計工具提供支持。
*附件：lm5574-q1.pdf

特性

• LM5574-Q1 是一款符合 AEC-Q100 等級標準的汽車級產品
• –40°C 至 + 150°C 工作結溫
• 集成 75V、750mΩ N 溝道 MOSFET
• 6V 至 75V 的超寬輸入電壓范圍
• 可調輸出電壓低至 1.225V
• 1.5% 反饋參考精度
• 使用單個電阻器可在 50kHz 至 500kHz 之間調節工作頻率
• 控制器或外設頻率同步
• 可調軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護
• 包：
  • TSSOP-16

參數

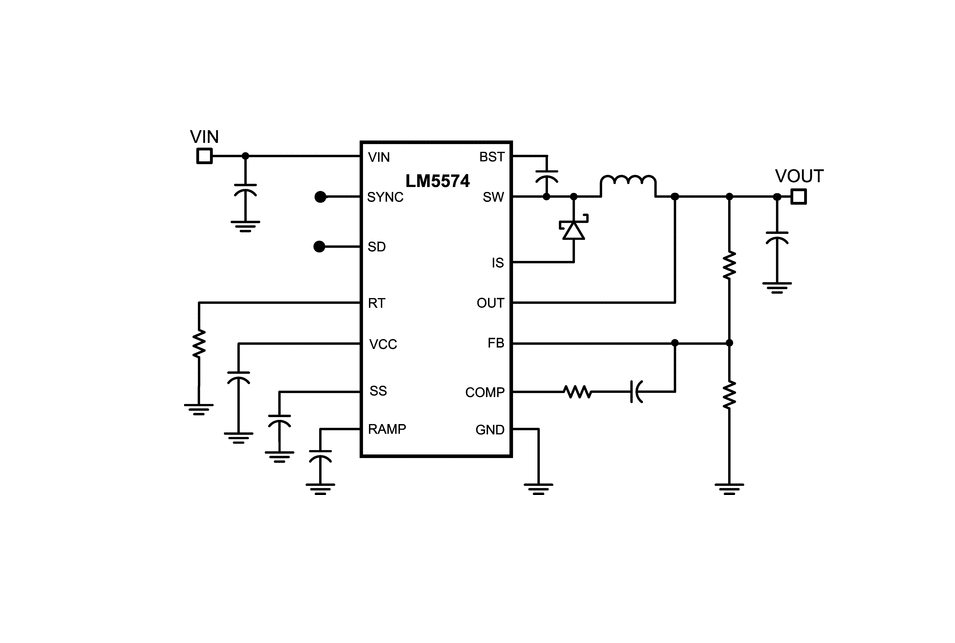

方框圖

1. 產品概述

LM5574-Q1 是一款專為汽車電子應用設計的降壓（Buck）開關穩壓器，具有75V輸入電壓和0.5A連續輸出電流能力。該器件集成了75V、750m?的N溝道MOSFET，采用模擬電流模式控制架構，提供寬輸入電壓范圍、高效率和穩定的輸出電壓。LM5574-Q1 符合AEC-Q100標準，適用于-40°C至+150°C的工作結溫范圍。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車電子應用
• ?寬輸入電壓范圍?：6V至75V
• ?高效率?：>90%
• ?可調輸出電壓?：低至1.225V
• ?高反饋參考精度?：±1.5%
• ?可編程開關頻率?：50kHz至500kHz
• ?軟啟動功能?：減少啟動應力
• ?保護特性?：過流保護、短路保護、熱關斷、遠程關斷
• ?封裝?：16引腳TSSOP封裝

3. 功能描述

• ?模擬電流模式控制?：提供快速瞬態響應和簡化環路補償
• ?內部高電壓啟動調節器?：支持高達75V的輸入電壓
• ?同步功能?：允許多個LM5574-Q1器件或外部時鐘同步
• ?熱關斷和電流限制?：防止過溫和過流損壞
• ?軟啟動?：通過外部電容設置啟動時間，減少啟動時的電流沖擊

4. 應用

• ?汽車電子?：適用于汽車電源管理系統、發動機控制單元等
• ?電信與工業應用?：需要高電壓輸入和穩定輸出電壓的場合

5. 外部組件選擇

• ?輸入電容?：用于旁路和濾波，推薦使用1μF陶瓷電容
• ?輸出電容?：用于濾除輸出電壓紋波，支持陶瓷和電解電容
• ?電感器?：根據負載電流和紋波要求選擇
• ?補償組件?：用于環路穩定，包括電阻和電容
• ?軟啟動電容?：設置啟動時間，減少啟動應力

6. 設計工具與支持

• ?WEBENCH? Power Designer?：支持自定義設計，提供實時定價和組件可用性
• ?文檔與支持?：包括數據手冊、應用報告、設計指南和TI E2E?支持論壇

7. 封裝與訂購信息

• ?封裝類型?：16引腳TSSOP封裝（5mm x 6.4mm）
• ?訂購選項?：提供多種封裝和溫度等級的訂購選項

8. 熱設計與布局指南

• ?熱設計?：討論器件的功率損耗和散熱設計，包括熱阻和結溫計算
• ?布局指南?：提供PCB布局建議，以減少噪聲和電磁干擾（EMI）

9. 電氣特性

• ?工作結溫范圍?：-40°C至+150°C
• ?輸入電壓范圍?：6V至75V
• ?輸出電壓精度?：±1.5%
• ?開關頻率范圍?：50kHz至500kHz
• ?熱關斷閾值?：典型值為165°C
